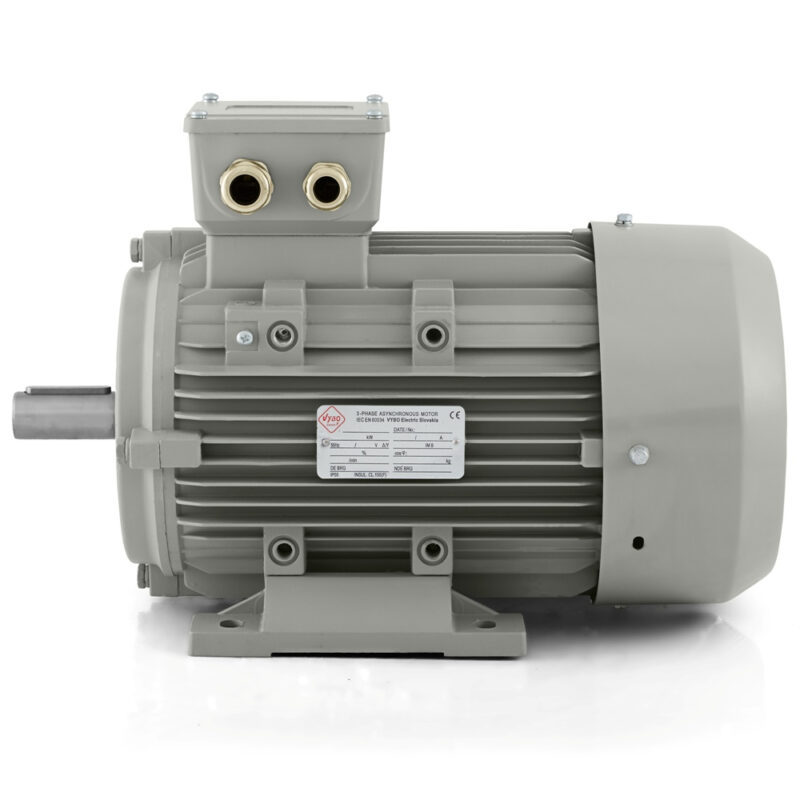

Elektromos motor 5,5 kW, 960 ford./perc, 400 V, 1AL-132M2-6

1AL-132M2-6 villanymotor olyan technológiákhoz, ahol fontos a biztos rögzítés és az egyenletes működés

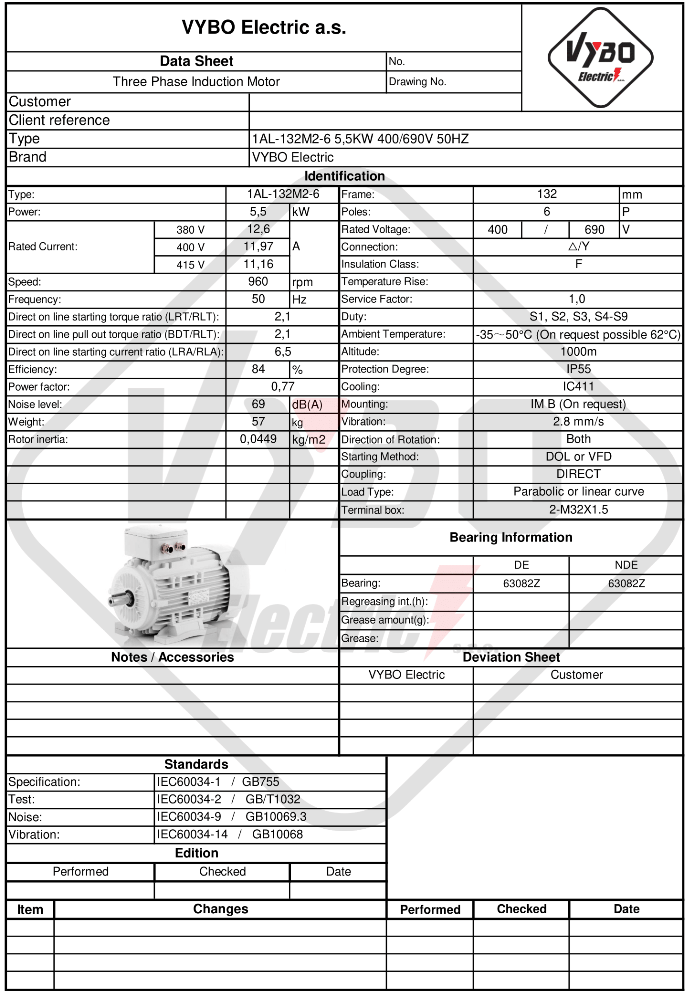

A VYBO Electric 1AL-132M2-6 villanymotorja egy 6 pólusú, háromfázisú modell, 5,5 kW teljesítménnyel, 400/690 V névleges feszültséggel, 50 Hz frekvenciával és 960 ford./perc névleges fordulatszámmal. A motor olyan üzemekhez alkalmas, ahol nyugodtabb munkaritmusra, a gépben való szilárd rögzítésre és rendszeres terhelés mellett hosszú távú megbízhatóságra van szükség. Éles dinamikus reakció helyett stabil és jól kiszámítható működést nyújt, ami számos ipari folyamatban fontosabb, mint maga a hajtás reakciósebessége.

A 132 mm-es keretméret már önmagában is jelzi, hogy rendszeres működésű berendezésekhez, valamint a mechanikai stabilitást előtérbe helyező alkalmazásokhoz készült motorról van szó. Jól illeszkedik olyan technológiai egységekbe, ahol a hajtás mindennap működik, és a telepítést rendezett módon, felesleges átalakítások és rögtönzések nélkül kell elvégezni. Ezért az 1AL-132M2-6 villanymotor például ventilátoregységekhez, keringtető- és technológiai szivattyúkhoz, keverőegységekhez, szállítószalagokhoz, szűréstechnikai berendezésekhez, szárítóegységekhez, csomagoló munkahelyekhez, recirkulációs rendszerekhez, válogatóberendezésekhez és különféle segédgyártási mechanizmusok hajtásaihoz alkalmas.

Olyan szerelési megoldás, amely megkönnyíti a technológiába való integrálást

A modell egyik erőssége, hogy fel van készítve ipari berendezésekbe történő beépítésre. A fél retesszel végzett kiegyensúlyozás megkönnyíti a szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez való helyes csatlakoztatást. A kivitel 2-M32X1.5 kábelbevezetést tartalmaz, ami segíti a tápellátás rendezett bevezetését és a kábelek áttekinthető vezetését a gépben vagy a technológiai egységben. A motor mindkét irányban foroghat, így jól alkalmazkodik azokhoz a szerelvényekhez is, ahol a hajtás végleges elrendezését csak a telepítés vagy üzembe helyezés során határozzák meg.

Az 57 kg-os csomagolt tömeg és az 540 × 310 × 340 mm-es csomagolási méretek fontosak a kezelés, tárolás és logisztika megtervezésénél még a tényleges telepítés előtt. Ez a szervizelésben és a gépgyártásban egyaránt hasznos részlet. A motor mozgatása, tárolása és szerelési folyamata így jobban előkészíthető, felesleges komplikációk nélkül. Az 1AL OPTIMAL sorozatban ez egy professzionális megoldás, amelyet gyors üzembe helyezésre és széles körű ipari felhasználásra terveztek.

Működés olyan alkalmazásokban, ahol fontos az állandóság

A 6 pólusú kialakítás és a 960 ford./perc névleges fordulatszám olyan működési karaktert ad ennek a modellnek, amely ott előnyös, ahol a technológiának egyenletesen, feleslegesen hirtelen reakciók nélkül kell működnie. Ventilátoroknál segít stabil légáramot fenntartani. Szivattyúrendszerekben támogatja a körfolyamat egyenletes működését. Keverőkben és recirkulációs berendezésekben a nyugodt és kiszámítható mozgás jelent előnyt. Szállítószalagokban, csomagológépekben vagy válogatómodulokban a motor jól illeszkedik azokhoz a folyamatokhoz, ahol az egyenletes mechanikai működés és a munkaciklus pontosabb szabályozása fontos.

A motor parabolikus vagy lineáris terhelési görbéhez készült, ezért természetesen illeszkedik mind az állandó ellenállású alkalmazásokhoz, mind azokhoz a technológiákhoz, ahol a terhelés az üzemi pont szerint változik. A rotor 0,0449 kg·m² tehetetlenségi nyomatéka kiegyensúlyozott reakciót támogat indítás és szabályozás közben. Ez azt jelenti, hogy a hajtás kiszámíthatóan viselkedik indításkor és az üzemi állapot változásai során, és jól együttműködik a berendezés mechanikai részével.

Vezérlés, indítás és üzemmód

Az 1AL-132M2-6 villanymotor alkalmas közvetlen DOL indításra, frekvenciaváltós vezérlésre és lágyindítóval történő üzemeltetésre. Ez a kombináció kibővíti a felhasználási lehetőségeket. Egy alkalmazásban a motor rögzített közvetlen hajtásként működhet. Másikban szabályozott rendszer része lehet, ahol az indítást vagy a munkaritmust a technológia követelményeihez igazítják. Ez a megoldás praktikus például légkezelésben, szivattyúegységek működtetésénél, keverésnél, anyagmozgatásnál és olyan technológiai folyamatokban, ahol fontos a berendezés kíméletesebb indítása.

A 2,1-es indítónyomaték-arány segít a motornak biztonságosan leküzdeni a berendezés kezdeti ellenállását indításkor. A 2,1-es maximális nyomatékarány stabil működést támogat rövid idejű terhelésváltozás esetén. A 6,5-es indítóáram-arány fontos az elektromos ág és a védelmi elemek méretezéséhez. Az 1,0-s szerviztényező és az S1, S2, S3 és S4-S9 üzemmódok jó alkalmazhatóságot biztosítanak folyamatos és szakaszos üzemben egyaránt. Ez fontos gyakorlati előny mind az egész műszakban működő berendezéseknél, mind az ismétlődő ciklusokkal dolgozó technológiáknál.

Védelem és mechanikai stabilitás a mindennapi használatban

Mind a DE, mind az NDE oldalon 6308-2Z csapágyakat alkalmaznak, amelyek rendszeres terhelés mellett megbízható rotorágyazást biztosítanak. A 2. számú lítiumbázisú zsír megfelel a szokásos ipari körülményeknek és hozzájárul a stabil mechanikai működéshez. Az IP55 védettség segít megóvni a motor belső részeit a portól és az üzemi nedvességtől. Az IC411 hűtés hosszabb működés során is stabil hőmérsékleti viszonyokat támogat.

Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő alapot ad a megbízható mindennapi használathoz. A motort legfeljebb +65 °C környezeti hőmérsékletre és legfeljebb 1000 m tengerszint feletti magasságra tervezték. Az A rezgési osztály mellett mért 2,8 mm/s rezgési sebesség hozzájárul a sima működéshez. A 69 dB(A) zajszint megfelel ennek a kivitelnek az ipari jellegéhez. A VYBO Electric 1AL OPTIMAL platformja nagyon jó ár-érték arányáról, bevált minőségéről és széles körű ipari kompatibilitásáról ismert. Az IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési változatok szintén elérhetők.

Hajtás olyan berendezésekhez, amelyek megbízható munkaritmust igényelnek

Az 1AL-132M2-6 villanymotor olyan technológiákhoz alkalmas, ahol a hajtástól szilárd rögzítést, nyugodtabb 6 pólusú működést és rendszeres ipari használatra való alkalmasságot várnak el. A modell egyesíti a teljesítményt, a biztonságos szerelést és az üzemi stabilitást, ezért jól illeszkedik olyan berendezésekhez, ahol az egyenletes működés és a hosszú távú megbízhatóság a fő szempont.
