Elektromos motor 4 kW, 1435 ford./perc, 400 V, 1AL-112M-4

112 mm-es tengelymagasság olyan hajtásokhoz, amelyek már jelentős termelési terhelést visznek

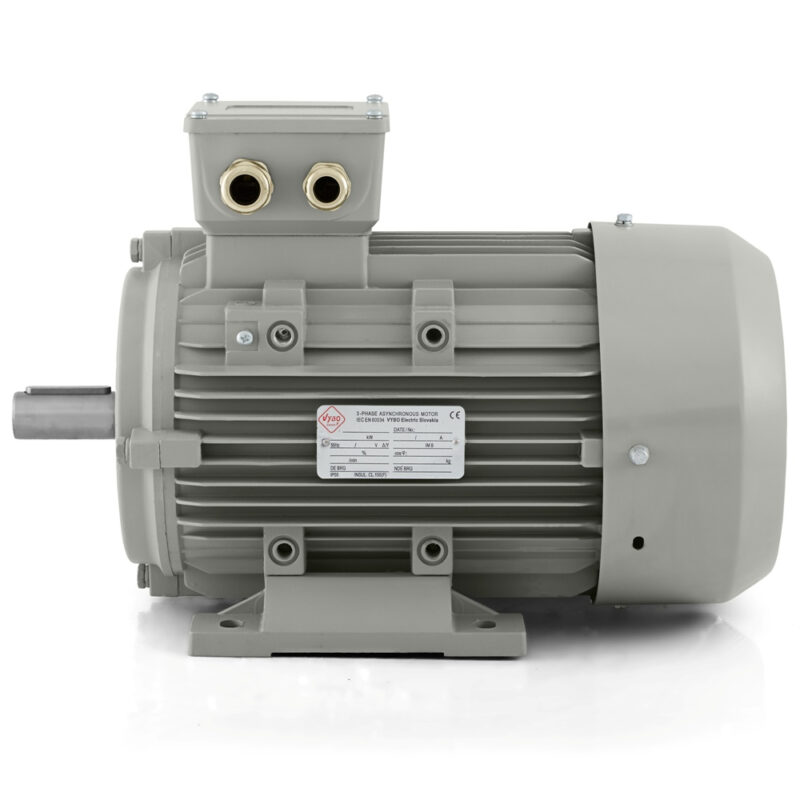

Az 1AL-112M-4 villanymotor az 1AL OPTIMAL sorozat háromfázisú aszinkron motorja, olyan üzemekhez, ahol a hajtásnak stabilan, szükségtelen ingadozások nélkül és hosszabb terhelés mellett is megbízhatóan kell működnie. A 4 kW teljesítmény, a 400/690 V névleges feszültség és a 4 pólusú kialakítás megbízható alapot teremt olyan technológiákhoz, ahol már érzékelhető munkaterhelést kell átvinni. 50 Hz frekvencián a motor 1435 ford./perc névleges fordulatszámot ér el. A 112 mm-es tengelymagasság olyan berendezésekhez illik, ahol szilárd mechanikai rögzítésre, ésszerű beépítési helyre és hosszú távú üzembiztonságra van szükség.

Ez a modell természetesen illeszkedik szállítósorokhoz, csomagoló- és töltősorokhoz, ventilátoregységekhez, szivattyúállomásokhoz, keverőegységekhez, adagolótechnológiákhoz, válogató munkahelyekhez, anyagmozgató rendszerekhez, újrahasznosító sorokhoz, előtoló mechanizmusokhoz, záróberendezésekhez és szabályos munkaritmusú önálló termelőegységekhez. Ezekben az alkalmazásokban fontos, hogy a motor az egész műszak során stabil működést tartson fenn, és jól illeszkedjen a gép szerkezetébe anélkül, hogy túlzottan robusztus megoldásra lenne szükség.

Miért fontos ez a teljesítmény a gyakorlati üzemben

4 kW teljesítménynél a motor már nem csupán a berendezés segédalkatrésze, hanem gyakran az egész technológia munkaterhelésének jelentős részét viseli. A névleges áram 8,36 A 400 V-on és 4,85 A 690 V-on, ami fontos érték az elektromos csatlakozás méretezésekor és a védelmi eszközök kiválasztásakor. A 84,2 % hatásfok és a 0,82 teljesítménytényező kiegyensúlyozott működést támogat, amikor a hajtás az egész műszakban rendszeresen dolgozik, vagy a termelési ciklusban ismételten bekapcsol.

A motor indítását 2,3 indítónyomaték-arány, 2,3 billenőnyomaték-arány és 7 indítóáram-arány jellemzi. Ismételt indítású technológiáknál ez határozott felfutást és stabil kapcsolódást biztosít feleslegesen bizonytalan viselkedés nélkül. A parabolikus vagy lineáris terhelési karakterisztika bővíti a felhasználást olyan alkalmazásokban, ahol az ellenállás a mechanizmus mozgásával, a közeg áramlásával vagy a feldolgozott anyag jellegével változik. Fontos a 0,0095 kg·m² rotor tehetetlenségi nyomaték is, amely megbízható reakciót támogat adagolásnál, rendszeres előtolásnál vagy szekvenciális munkaciklusnál.

Motor olyan környezethez, ahol naponta és szükségtelen leállások nélkül dolgoznak

Gyártócsarnokokban és műszaki egységekben a hajtást gyakran por, hő, hosszú üzemidő és rendszeres mechanikai terhelés éri. Az 1AL-112M-4 IP55 védettségű, amely segít megóvni a motor belső részeit a portól és a fröccsenő víztől. Ez praktikus anyagmozgató berendezéseknél, csomagolásnál és szivattyúzásnál, légkezelő rendszerekben, valamint olyan üzemekben, ahol a technológiát rendszeresen tisztítják. A hőstabilitást az IC411 hűtés biztosítja, amely hosszabb munkaterhelés mellett is megbízható működést támogat.

A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ. Legfeljebb +65 °C környezeti hőmérsékletre és 1000 m magasságig tervezték. Az 1,0 szerviztényező és az S1, S2, S3, S4-S9 üzemmódok lehetővé teszik a folyamatos és a szakaszos folyamatokban való használatot is. Olyan termelésben, ahol az egyik gép folyamatosan működik, a másik pedig a sor ciklusa szerint rendszeresen indul, ez nagyon fontos üzemeltetési előny. A 65 dB(A) zajszint és a 2,8 mm/s rezgéssebesség A osztályban hosszabb terhelés mellett is segít fenntartani a kiegyensúlyozott mechanikai működést.

Mechanikai szerelés, amely támogatja az egész egység stabilitását

A DE és NDE oldalon egyaránt 6306-2Z csapágyak vannak. A kenést a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél reteszes kiegyensúlyozás fontos szíjtárcsák, tengelykapcsolók és egyéb erőátviteli elemek szerelésekor, ahol az egyenletes járás és a megbízható mechanikai kapcsolat lényeges. A motor mindkét irányban foroghat, ami bővíti az alkalmazhatóságot irányváltó mechanizmusokban, kétirányú adagolásban és olyan technológiákban, ahol a munkairány a folyamat fázisával változik.

A motor alkalmas DOL közvetlen indításra, frekvenciaváltóval történő vezérlésre és lágyindító használatára is. Ez szabadságot ad az indítási mód megválasztásában és a működés konkrét berendezéshez igazításában. Az elektromos csatlakozáshoz 2-M32X1.5 kábelbevezetés áll rendelkezésre. A szállítás és a szervizelés közbeni kezelés is praktikus: a csomagolt tömeg 29 kg, a csomagolási méret pedig 420 × 245 × 310 mm.

1AL OPTIMAL mint bevált platform széles ipari felhasználásra

Az 1AL OPTIMAL a VYBO Electric egyik legnagyobb darabszámban értékesített sorozata, több mint 30 000 telepített egységgel az iparban. Az 1AL OPTIMAL a VYBO Electric legkelendőbb villanymotorjai közé tartozik, és több mint 30 000 telepített egységgel rendelkezik az iparban. A sorozat nagyon jó ár-érték arányáról, bevált minőségéről, magas kompatibilitásáról és gyors üzembe helyezhetőségéről ismert. A mindennapi használat során fontos a megerősített kapocsdoboz, az IP55 kapocsdobozfedél továbbfejlesztett védelme, az acél ventilátorburkolat és a kompatibilis talpak is. Szereléskor az IM B3, IM B35, IM B5, IM B14, IM B34 kivitelek használhatók. Az 1AL-112M-4 villanymotor így megfelelő választás olyan üzemekhez, ahol 4 kW teljesítményre, stabil ipari működésre és hosszú távú használatra kész műszaki alapra van szükség.
