Háromfázisú villanymotor: 3LC-355LX2A-2, 450 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355LX2A-2 |
| Névleges teljesítmény (kW) | 450 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 737 |
| Névleges áram 690 V (A) | 427 |
| Hatásfok 100%-os terhelésen (%) | 95,8 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,92 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,4 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | – |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | – |
| Csomag tömege (kg) | 2100 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-355LX2A-2 modell 3000 ford./perc villanymotorja ideális egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között, ami döntő a hosszú távú ipari üzemeltetésben. Ez a 450 kW teljesítményű, 400/690 V tápfeszültségű villanymotor olyan üzemekhez készült, ahol stabil futásra, a hajtásrendszerekbe történő pontos integrációra és folyamatos terhelés melletti megbízható teljesítményre van szükség.
3000 ford./perc villanymotor a termelési technológiák egyenletes működéséhez
A 2985 ford./perc névleges fordulatszám támogatja az olyan technológiai rendszerekben történő alkalmazást, amelyek gyors reakciót és elegendő tartalékot igényelnek a gép indulásakor. A gyakorlatban ez kevesebb korlátozást jelent a hajtások tervezésekor, és könnyebbé teszi a szükséges folyamatdinamika elérését.
Az ilyen osztályú tipikus aszinkron villanymotort ott használják, ahol fontos a hosszú távú stabilitás a működésbe történő szükségtelen beavatkozások nélkül. Az ebbe a teljesítménykategóriába tartozó háromfázisú villanymotorok gyakran a főhajtások alapjává válnak, mert a folyamatos terhelést és az igényes indítási ciklusokat egyaránt kezelik.

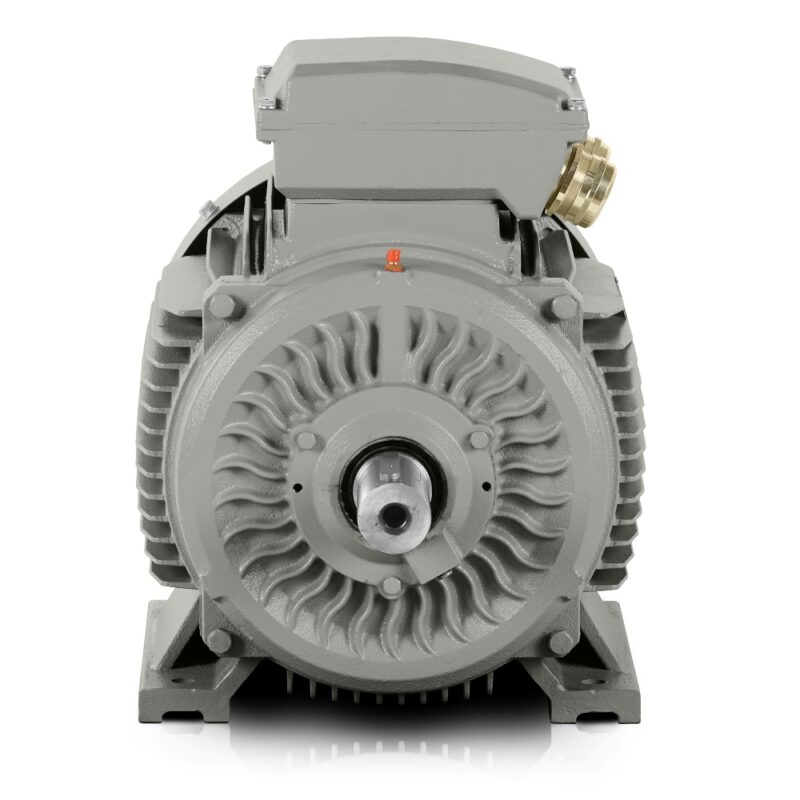

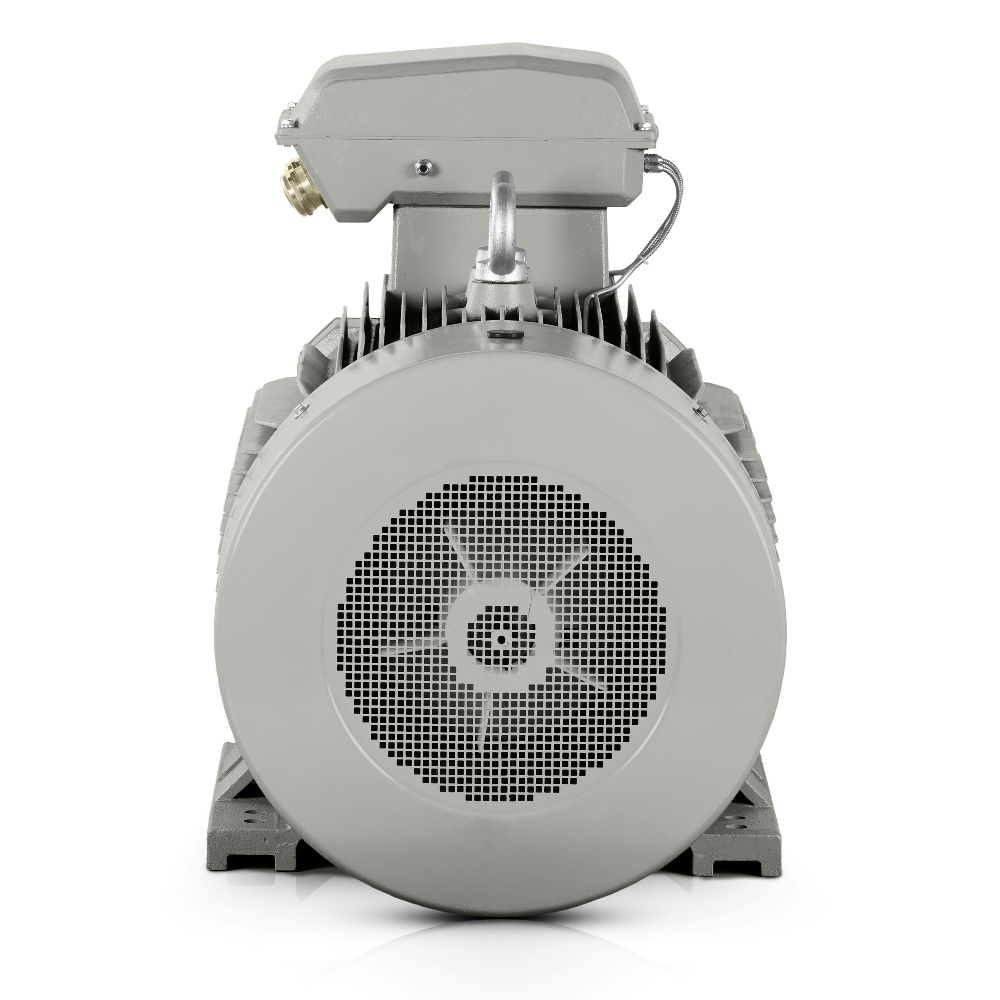

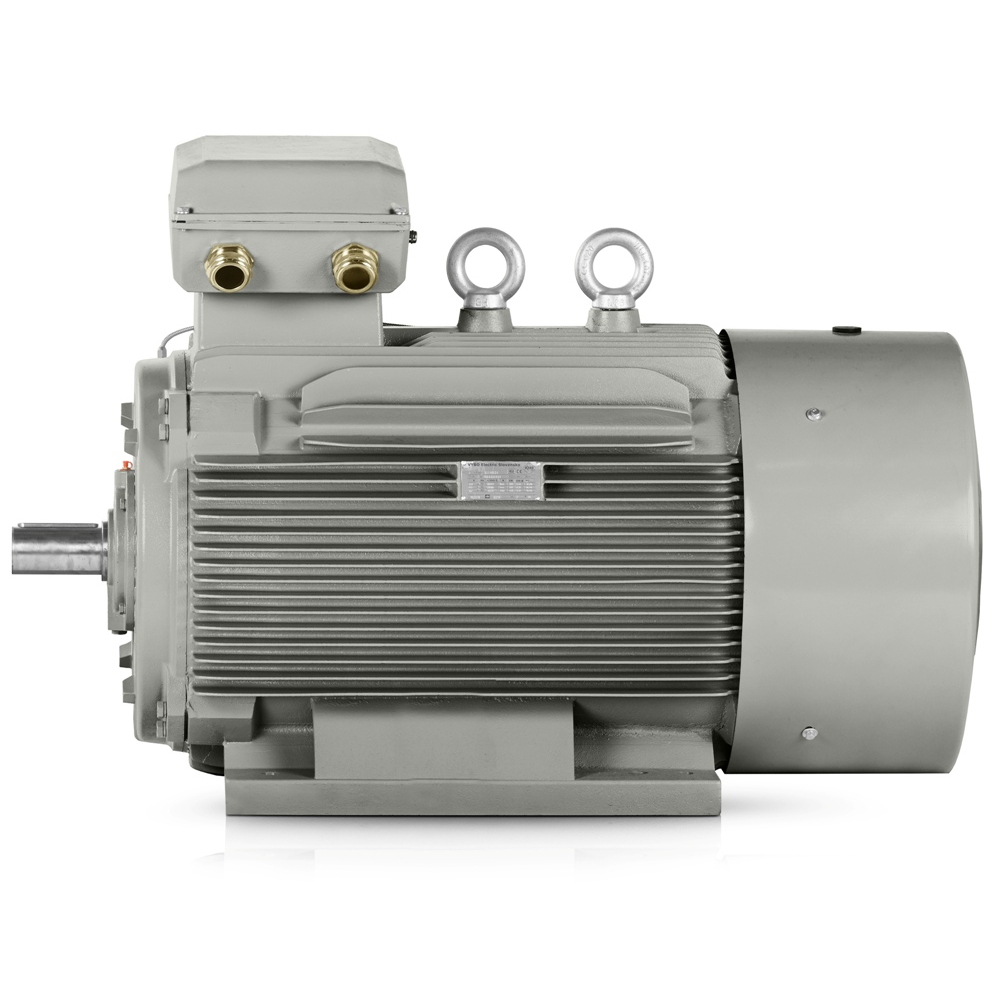

Robusztus öntöttvas ház hosszú élettartamért nagy igénybevétel mellett
A robusztus öntöttvas ház növeli az egység mechanikai merevségét, és segít megőrizni a motor geometriáját rezgés, hőterhelés és nagy nyomaték mellett is. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak javítják a deformációval szembeni ellenállást telepítés és üzem közben.
- Rezgésállóság szabálytalan terhelésű sorokon.
- Stabil rögzítés hosszú üzemidőkkel működő egységekben.
- Nagyobb merevség közös alapkeretre történő szereléskor.
- A dinamikus erők jobb kezelése indításkor és terhelésváltozásoknál.
IE3 hatásfokosztály – nagyon magas hatásfok folyamatos üzemben
Az IE3 hatásfokosztály – nagyon magas hatásfok segít csökkenteni az energiaveszteségeket olyan alkalmazásokban, ahol a motor a nap jelentős részében terhelés alatt működik. A 0.92 teljesítménytényezővel együtt gazdaságosabb működést támogathat nagy gyárakban és technológiai egységek OEM-gyártóinál egyaránt.
A 95.8% hatásfok különösen fontos a több műszakban üzemelő és éves szinten sok üzemórát felhalmozó hajtásoknál. Az ilyen profilú villanymotor ezért ott éri meg, ahol az energiaköltségeket és az üzemi stabilitást ugyanazon költségvetésen belül kezelik.
Indítási és üzemi paraméterek a gyártósor stabil indításához
Az 1.4 indítónyomaték-arány, a 2 maximálisnyomaték-arány és a 7 indítóáram-arány szilárd alapot ad a tervezőknek az energiaelosztás, védelmi eszközök és indítási módok méretezéséhez. A △ 400V mellett 737 A, illetve Y 690V mellett 427 A névleges áram lehetővé teszi a motor beillesztését a villamos hálózatba az adott berendezés konfigurációja szerint.
A 95 dB(A) zajszint olyan paraméter, amelyet figyelembe kell venni a gépház, a burkolat és a munkahelyi védelmi intézkedések tervezésekor. A 2100 kg csomagolási tömeg szintén megerősíti az egység robusztusságát, amit a nagy gyárak üzemeltetői és a biztonságos géptelepítésre összpontosító integrátorok értékelnek.
Hosszú szervizintervallumokra előkészített csapágyelrendezés
A DE oldali 6319-C3 és az NDE oldali 6319-C3 csapágyat megbízható rotorvezetéshez választották igényes üzemi körülmények között. Az olyan projektekben, ahol hosszú idő telik el a szervizleállások között, ez a választás fontos, mert segít fenntartani a futáspontosságot és csökkenteni a technológiába történő nem tervezett beavatkozásokat.
Felhasználás 10 ipari alkalmazásban
A 3LC PRO modell alkalmas cementklinker-malmokhoz, égési sorok fúvóihoz, centrifugális hűtővízszivattyúkhoz, sűrítettlevegő-kompresszorállomásokhoz, vegyi reaktorok keverőihez, ömlesztettanyag-szállítókhoz, műanyaggranulátum-extruderekhez, adalékanyag-törőkhöz, hengerművekhez és porelszívó ventilátorokhoz. Mindegyik alkalmazásban döntő a teljesítmény, a hálózati stabilitás és a folyamat megismételhetőségének fenntartása.
A gyártó sokéves tapasztalata abban is megmutatkozik, ahogy a motor a teljesítményt, hatásfokot és mechanikai tartósságot úgy ötvözi, hogy nem bonyolítja a meglévő hajtásokba való integrációt. A nagy technológiai egységek OEM-gyártói számára ez könnyebb méretezést, a nagy gyárak üzemeltetői számára pedig kiszámíthatóbb költségeket jelent a berendezés életciklusa során.
Ha nagy terhelésekhez, rövid telepítési átfutási időkhöz és hosszú távú energiadiszciplínához keres motort, ez a 3000 ford./perc villanymotor készen áll az ipari használatra. Használja ki az ajánlatot, és válasszon olyan megoldást, amely egyszerre támogatja a technológia stabil működését és az alacsonyabb üzemeltetési költségeket.
