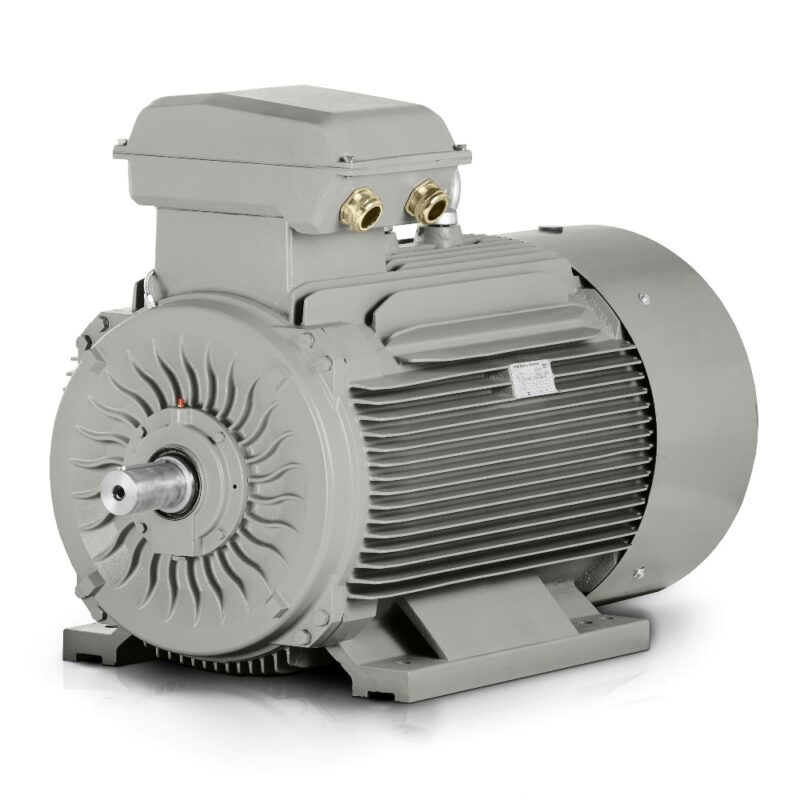

Háromfázisú villanymotor: 3LC-355LX2B-6, 400 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355LX2B-6 |
| Névleges teljesítmény (kW) | 400 |
| Vázméret (mm) | 355 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 990 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 677 |
| Névleges áram 690 V (A) | 392 |
| Hatásfok 100%-os terhelésen (%) | 95,8 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,89 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 1,3 |
| Billenőnyomaték aránya (BDT/RLT) | 2 |
| Indítóáram aránya (LRA/RLA) | 6,5 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | – |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | – |
| Csomag tömege (kg) | 2300 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 400 kW teljesítmény, a 990 ford./perc névleges fordulatszám és a 400/690 V tápellátás olyan megoldás alapját képezi, amely a gyakorlatban biztosítja a 3LC-355LX2B-6 modell hatékonyságát és értékét. Ez a 6 pólusú elektromos motor olyan üzemekhez készült, ahol nemcsak a leadott teljesítményt, hanem a járásstabilitást, az energiamérleget és a pótalkatrészek hosszú távú elérhetőségét is figyelik az erősen terhelt hajtásokban. Nagy gyárak és OEM-összeállítások esetén ott ésszerű választás, ahol az aszinkron elektromos motornak felesleges állásidő nélkül, egyenletesen kell működnie.
6 pólusú elektromos motor nagy technológiák stabil működéséhez
A termelőcsarnokok üzemeltetőinek és a technológiai rendszerek integrátorainak olyan motorra van szükségük, amely hosszú munkaciklusokat is kezel, miközben indításkor és változó terhelés mellett kiszámítható viselkedést tart fenn. Az IE3 hatásfokosztály segít csökkenteni az energiaigényt normál üzem közben, és támogatja a teljes hajtás gazdaságosabb működését. A gyakorlatban ez értékes azokban az alkalmazásokban, ahol minden kilowattórát nyomon követnek, és a hajtástechnika hatással van a sor teljes költségére.
A 3LC PRO modell jól teljesít mindenütt, ahol fontos a szigorú üzemi fegyelem, a szervizelérhetőség és a folyamatos üzemhez szükséges robusztus konstrukció. IE3 elektromos motorként ésszerű egyensúlyt kínál a hatékonyság, az üzemi tartalék és a meglévő hajtásösszeállításokon belüli integrációs hely között.
Robusztus öntöttvas váz hosszú ciklusokhoz és kevesebb karbantartáshoz
A robusztus öntöttvas váz növeli a motor merevségét a telepítés során és a hosszú üzemi intervallumok teljes időtartama alatt. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek fenntartani a rotor pontos helyzetét, és csökkentik a nem kívánt rezgések kockázatát a nehezebb összeállításokban. Ez a megoldás olyan sorokhoz illik, ahol fontos az állandó szerelési geometria és a mechanikai igénybevétellel szembeni ellenállás.
Ebben az aszinkron elektromos motorban a konstrukció döntő szerepet játszik a hajtóművekhez, szivattyúkhoz vagy kompresszorrendszerekhez történő csatlakoztatáskor is. Az ipari hajtások terén szerzett több mint 15 éves tapasztalat megmutatkozik a funkcionalitás, a szervizbeavatkozások és az igényes üzemekben történő ismételt indításra való alkalmasság hangsúlyozásában.
Indítási és elektromos viselkedés terhelés alatt
Az 1.3 indítónyomaték-arány és a 6.5 indítóáram-arány fontos a terhelés alatt vagy technológiai ellenállással szemben induló hajtások tervezésekor. A 677 A névleges áram △ 400V-nál és 392 A Y 690V-nál lehetővé teszi a csatlakozás kiválasztását a konkrét rendszer és kapcsolószekrény-infrastruktúra szerint. A 0.89 teljesítménytényező támogatja a betáplált villamos energia jobb kihasználását a normál munkaciklus során.
A 2 billenőnyomaték-arány tartalékkapacitást biztosít átmeneti állapotok és a mechanikai rendszer ellenállásának rövid idejű növekedése során. A 95.8% hatásfok segít a teljesítményveszteségeket olyan szinten tartani, amely kedvező a nagy termelési technológiák folyamatos működéséhez.
Ahol a 400 kW teljesítmény a leghatékonyabban használható
Ez a motor olyan helyzetekhez alkalmas, ahol egyszerre szükséges nagy mechanikai energia és stabil működés. Konkrét alkalmazások:
- Fő szállítósorok acélművekben.
- Technológiai szivattyúk vegyipari üzemekhez.
- Kompresszorállomások ipari telephelyeken.
- Malmok ásványi nyersanyagok feldolgozásához.
- Törősorok a kőiparban.
- Ventilátoregységek szárítóalagutakhoz.
- Extruderek műanyag félkész termékek gyártásához.
- Szűrőprés-hajtások iszapkezelő üzemekben.
- Forgókeverők cementgyártási technológiában.
- Szivattyúegységek hűtőkörökhöz.
- Csigás szállítók ömlesztett anyagokhoz.
- Tekercselőgépek a papíriparban.
Csapágyak és csatlakozás ipari üzembe helyezésre előkészítve
A DE 6322-C3 és NDE 6322-C3 csapágyakat megbízható csapágykombinációként választották nagyobb terhelésekhez és hosszabb üzemidőhöz. A 2-M63X1.5 kábelbevezetések egyszerűsítik a tápellátás hozzáigazítását a kapcsolószekrény- és gépösszeállítások telepítése során. A 95 dB(A) zajszintet figyelembe kell venni a munkahely kialakításánál és a csarnok akusztikai intézkedéseinek tervezésekor.
Lehetőség a szerviz tervezésére minden sorban
A 2300 kg csomagolt tömeg gyakorlati érték a logisztika, emelés és a technológiai rendszerbe történő telepítés előkészítése szempontjából. Egy ilyen méretű motor esetében a kezelést már a feladás előtt meg kell tervezni, ami standard lépés a nagy összeállításokat tartalmazó ipari projektekben. Robusztus kialakításának köszönhetően jobban integrálható olyan projektekbe, amelyek a gyakori beavatkozások nélküli hosszú távú működésre összpontosítanak.
Ha igényes hajtástechnikához keres megoldást, ahol a hatékonyság, a mechanikai tartósság és a hosszú üzemi élettartam a fő szempont, rendelje meg késedelem nélkül a 3LC-355LX2B-6 modellt. A raktári elérhetőség olyan projektekhez készült, ahol az időzítés és a pontos telepítési tervezés döntő fontosságú.
