Háromfázisú villanymotor: 3LC-355LX1A-4, 355 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355LX1A-4 |
| Névleges teljesítmény (kW) | 355 |
| Vázméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1490 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 593 |
| Névleges áram 690 V (A) | 344 |
| Hatásfok 100%-os terhelésen (%) | 96 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 9,143 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1607*822*1161 |
| Csomag tömege (kg) | 2020 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-355LX1A-4 kialakítása hatékonyságot és értéket kínál olyan üzemeknek, amelyek nagy terhelés mellett is stabil teljesítményt igényelnek. Ez a 355 kW teljesítményű és 1490 ford./perc fordulatszámú négypólusú elektromos motor olyan alkalmazásokhoz készült, ahol az üzembiztonság, a szervizelhetőség és az energiaköltségek ellenőrzése elsődleges.

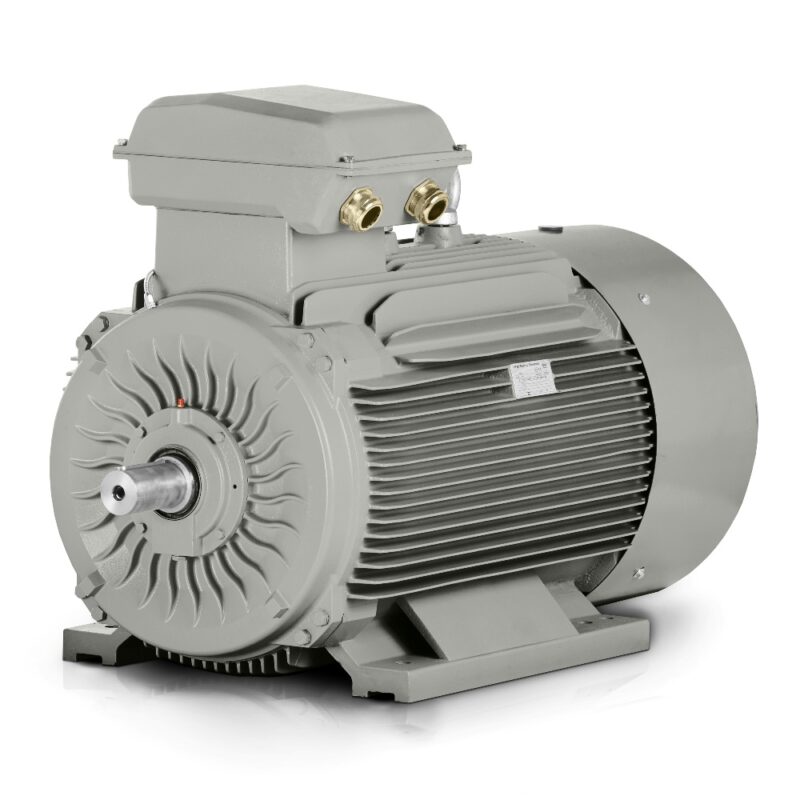

A robusztus öntöttvas váz a telepítéskor és a hosszú távú terhelés során egyaránt bizonyítja értékét. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek fenntartani a teljes merevséget rezgések, axiális terhelések és ismételt indítások mellett. Közepes vállalkozások és nagy gyárak számára ez olyan konstrukció, amely jobban ellenáll a termelés ritmusának és csökkenti a nem tervezett leállások kockázatát.
Négypólusú elektromos motor stabil hajtásteljesítményhez a termelésben
A négypólusú elektromos motor mindenhol megfelelő, ahol a teljesítményátvitelnek egyenletesnek kell maradnia a hajtás szükségtelen túlterhelése nélkül. A névleges áram 593 A △ 400V mellett és 344 A Y 690V mellett rugalmasságot biztosít a projekt szerinti különböző hálózati csatlakozásokhoz. A 0,9 teljesítménytényező és a 96% hatásfok energiahatékony működést támogat normál körülmények között, ami különösen fontos hosszú termelési ciklusú háromfázisú hajtásoknál.
A gyakorlatban a következő alkalmazásokhoz alkalmas:
- fő keverőhajtás vegyipari üzemben,
- hengerállvány kohászati sorban,
- füstgáz-elszívó ventilátor,
- hűtőkör-szivattyú az energetikai szektorban,
- adalékanyag-törő kőbányában,
- granulátor műanyag-feldolgozásban,
- kompresszorállomás sűrített levegő előállításához,
- nyersanyag-szállító cementgyárban,
- extruder gumifeldolgozásban.
Robusztus öntöttvas váz igényes telepítési és üzemi körülményekhez
Az ipari gyakorlatban gyakran az határozza meg az eredményt, hogyan viselkedik a motor az alapkeretre csavarozás és az első hónapok üzemelése után. A 2020 kg csomagolt tömeg, az 1607*822*1161 mm csomagméret és a 2-M63X1.5 kábelbevezetők megkönnyítik a mozgatás, kábelezés és raktári logisztika tervezését. Ebben az osztályban a 6322-C3 DE oldali és a 6322-C3 NDE oldali csapágyak is értékesek, mert hozzájárulnak a stabilitáshoz folyamatos terhelés mellett.
Egy háromfázisú elektromos motornál a konstrukció döntő szerepet játszik a nyomaték technológiai hajtásra történő átvitelében. A 2 indítónyomaték-arány, a 2,2 billenőnyomaték-arány és a 7,1 indítóáram-arány segít a nagyobb, 9,143 kg/m² rotor-tehetetlenségű berendezések indításakor. A 95 dB(A) zajszint olyan paraméter, amelyet a gépterem és az akusztikai intézkedések tervezésekor figyelembe kell venni.
IE3 az alacsonyabb fogyasztásért folyamatos üzemben
Az IE3 hatásfokosztály rendkívül magas hatásfokot biztosít, ami különösen hosszú üzemidő és stabil terhelés mellett mutatkozik meg. 400/690 V tápellátással kombinálva ez a 400 V elektromos motor olyan projektekhez alkalmas, ahol az üzemeltetési költségek megtérülését figyelik, miközben egyenletes teljesítményre is szükség van. Az ISO tanúsítványok kiegészítik a műszaki hátteret és támogatják az alkatrészválasztást auditkövetelményekkel rendelkező termelőegységeknél.
A 3LC PRO modell ebben a konfigurációban tervezők, szerviztechnikusok és üzemeltetők számára alkalmas, akik hosszabb szervizhorizontú megoldást igényelnek. A raktárkészlet és a szállítás gyorsasága is számít a rendelésnél, így a telepítés szükségtelen késedelem nélkül előkészíthető. Rendeld meg a 3LC-355LX1A-4 modellt időben, amíg szállításra elérhető.
Felhasználás közepes méretű üzemekben és nehézipari környezetben
Ez a négypólusú elektromos motor présvonalakban, szeparáló berendezésekben, keverőállomásokban, hőcserélő-szivattyúkban, légkezelő rendszerekben, szállítópályákon, dobos osztályozókban, brikettáló présekben és ömlesztett anyagokat feldolgozó gépek hajtásaiban használható. Minden esetben nemcsak a teljesítményt, hanem az indítási viselkedést, a hálózat terhelését és a csapágyak viselkedését is figyelik hosszú üzemciklusokon keresztül.
