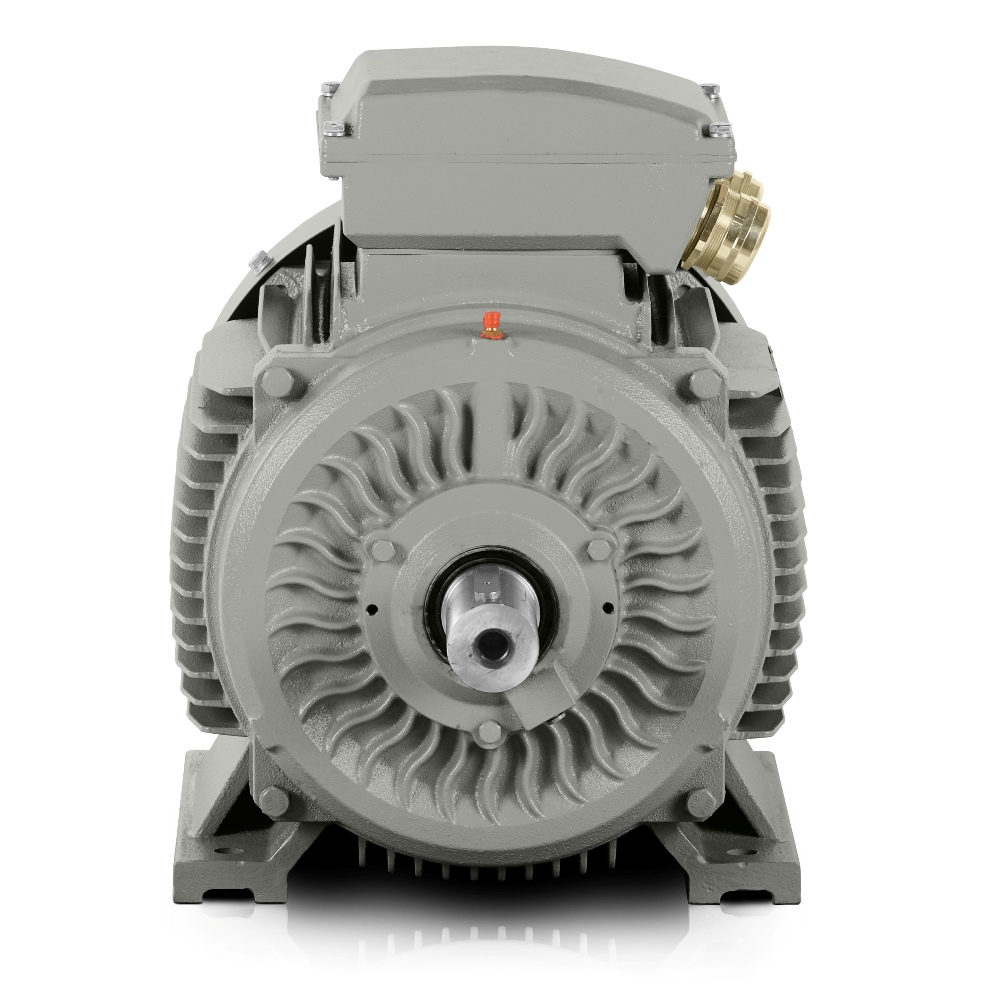

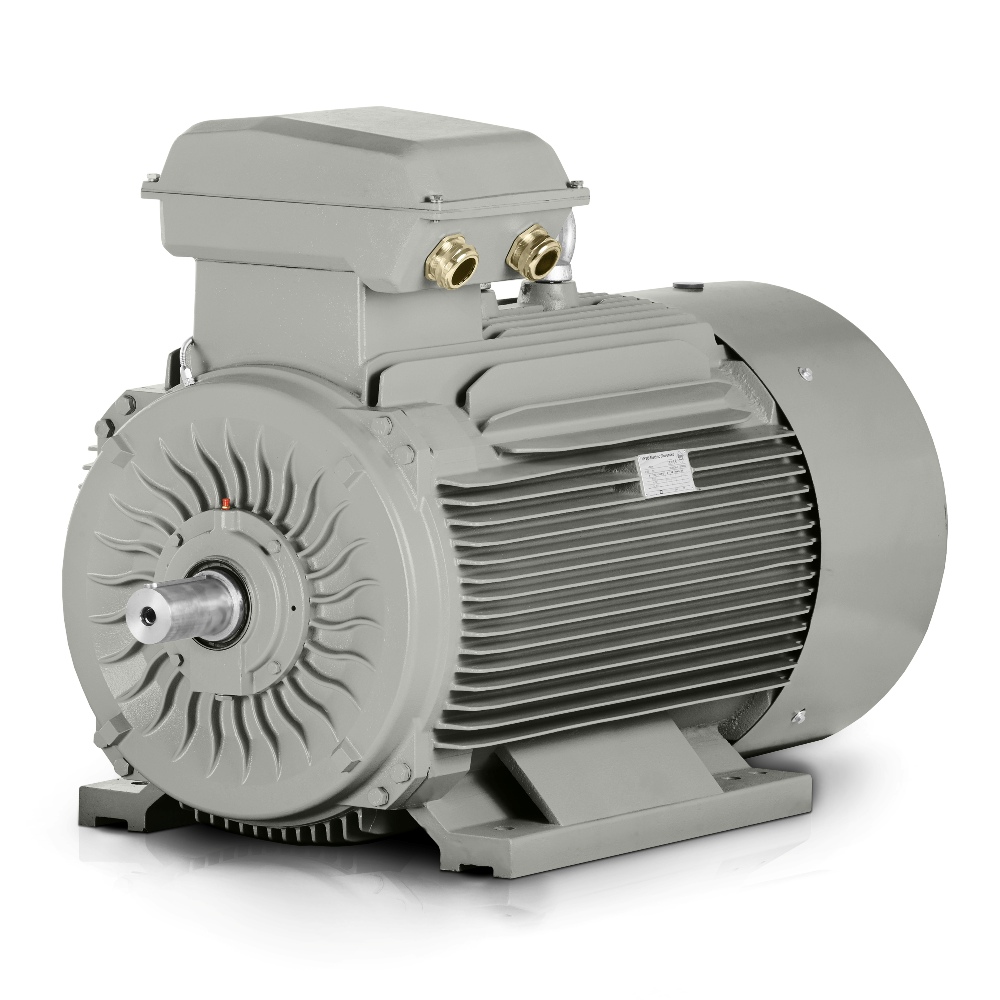

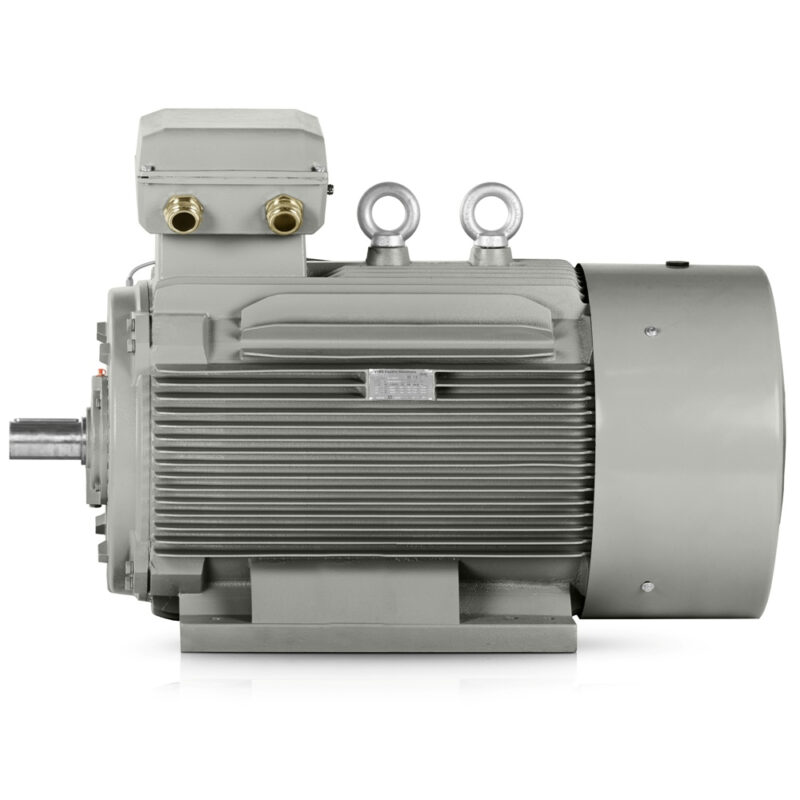

Háromfázisú villanymotor: 3LC-355M2-4, 250 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-355M2-4 |
| Névleges teljesítmény (kW) | 250 |
| Vázméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1490 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 418 |
| Névleges áram 690 V (A) | 242,32 |
| Hatásfok 100%-os terhelésen (%) | 96 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 7,248 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1607*822*1161 |
| Csomag tömege (kg) | 1450 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A stabil működés, az alacsonyabb veszteségek és a hosszú távú megbízhatóság teszik a 3LC-355M2-4 modellt olyan megoldássá, amely hatékonyságot és értéket biztosít igényes üzemekben. Ez az 1500 ford./perc villanymotor olyan alkalmazásokhoz készült, ahol nemcsak a teljesítményt, hanem az üzemeltetési költségeket, az elérhető indítónyomatékot és a változó terhelés melletti egyenletes működést is figyelik.
1500 ford./perc villanymotor gyártósorok egyenletes működéséhez
A 250 kW névleges teljesítmény és az 1490 ford./perc névleges fordulatszám tartalékkapacitást biztosít ennek a villanymotornak több műszakos technológiákhoz. Az IE3 hatásfokosztály gazdaságos működést támogat normál terhelésnél, és a gyakorlatban segít csökkenteni az energiaköltségeket mindenütt, ahol a hosszú napi üzemidő döntő. A 0,9-es teljesítménytényező javítja a villamos hálózat kihasználását stabil ipari egységekben.
Az aszinkron villanymotor olyan gépegységekhez megfelelő, amelyek tartós, egyszerűen szervizelhető megoldást igényelnek. Az ipari automatizálás a kiszámítható indítást, az ismételhető viselkedést és a meglévő kapcsolóberendezésekbe való egyszerű integrációt hangsúlyozza, amit ez a hajtástípus a normál termelési gyakorlatban támogat.
Robusztus öntöttvas ház nehézipari felhasználáshoz
A robusztus öntöttvas ház növeli az egység tartósságát rezgés, ütésterhelés és hosszú távú működés mellett. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak masszív alapkeretekre történő telepítésnél is segítenek megtartani a szerelési merevséget. Ezt a kialakítást különösen közepes méretű vállalkozások és nagy gyárak értékelik, ahol a hajtástól megbízható teljesítményt várnak gyakori karbantartási beavatkozások nélkül.
A 95 dB(A) zajszintet figyelembe kell venni a munkahely tervezésekor és a motor technológiai csarnokokba telepítésekor. A rotor 7,248 kg/m² tehetetlenségi nyomatéka kiegyensúlyozott működést támogat nagyobb mechanikai terhelésű és gyakori üzemi változásokkal járó alkalmazásokban.
Indítás- és terhelésvezérlés igényes üzemekben
A 2-es indítónyomaték-arány és a 2,2-es billenőnyomaték-arány hasznos viselkedést biztosít terhelés alatti indításkor. A 7,1-es indítóáram-arány segít a tervezőknek a védelmi eszközök méretezésében és az ipari automatizálás további vezérlőrendszereinek kiválasztásában. A névleges áram △ 400V mellett 418 A, Y 690V mellett 242,32 A, ami megkönnyíti a motor illesztését az üzem feszültségrendszeréhez.
Tápellátás és csatlakoztatás a praktikus karbantartásért
A 400/690 V tápellátás nagyobb rugalmasságot biztosít a motor különböző termelési szegmensekbe tervezésekor. A 2-M63X1.5 kábelbevezetések megkönnyítik a kábel bevezetését, amikor a motort robusztus berendezésbe telepítik, míg a 6322-C3 DE csapágy a 6322-C3 NDE csapággyal együtt kiszámítható szervizstratégiát támogat. Ebben a villanymotorban a gyártó sokéves tapasztalatra épít, amely hosszú működési ciklusokhoz megfelelő kialakításban jelenik meg.
Konkrét megoldás szállítókhoz, szivattyúkhoz és gépegységekhez
Ez a modell a következő konkrét alkalmazásokhoz megfelelő:
- Fő szállítósorok kohászati termelésben.
- Technológiaivíz-szivattyúállomások gyárakban.
- Kompresszoregységek központi sűrítettlevegő-elosztáshoz.
- Ömlesztett nyersanyagokat feldolgozó malmok cementgyárakban.
- Extruderek műanyag-feldolgozó üzemekhez.
- Adalékanyag-törők kőbányai technológiában.
- Szellőztető egységek nagy ipari csarnokokhoz.
- Csörlők és dobhajtások acélművek anyagmozgató berendezéseiben.
Logisztika és telepítés nagy műhelyeket szem előtt tartva
Az 1450 kg csomagolt tömeget és az 1607*822*1161 mm csomagolási méretet figyelembe kell venni átvételkor, tároláskor és a telepítési területre szállításkor. Ezek a méretek előkészített anyagmozgató berendezést és megfelelő szervizhozzáférést igényelnek. Ha ipari üzemhez keres megoldást, időben rendelje meg a 3LC-355M2-4 modellt, hogy a tervezett leállási ütemterv szükségtelen késések nélkül tartható legyen.
