Elektromos motor 22 kW, 985 ford./perc, 400/690 V, 3LC-200L2-6

Szállítószalagoknál, keverőknél, szivattyúállomásoknál és kisebb technológiai egységeknél a termelés folyamatossága egy olyan 1000 ford./perc fordulatszámú elektromos motortól függ, amely a hosszú üzemidőt szükségtelen leállások nélkül képes kezelni. A 3LC-200L2-6 22 kW teljesítményt, gyakorlati értéket kínál a könnyű- és középipar számára, valamint hatékony működésével megtakarítási lehetőséget teremt, amit a technikusok a hajtás tervezése és a karbantartás során egyaránt értékelnek.

A robusztus öntöttvas váz megbízhatóságot ad ennek a kivitelnek, amikor rezgésnek, ütőterhelésnek és gyakori indításnak kitett gépekbe szerelik. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak segítenek megőrizni a motor geometriáját olyan körülmények között is, ahol az elektromos motortól az egész műszak alatt megbízható működést várnak el. Ez a megoldás különösen praktikus, ha a motor szűk géptérben helyezkedik el, és ismétlődő mechanikai igénybevételt kell elviselnie.

1000 ford./perc fordulatszámú elektromos motor a gyártósorok egyenletes működéséhez

A 985 ford./perc névleges fordulatszám olyan üzemi tartományt biztosít, amely kiegyensúlyozott indítást és stabil termelési ritmust igénylő alkalmazásokhoz alkalmas. A gyakorlatban ez kevesebb hirtelen terhelésváltozást jelent a hajtóművön, a tengelykapcsolón vagy a szíjhajtáson. OEM gépgyártók számára ez előnyt jelent a többszöri terhelésre és az egységbe való egyszerű integrációra tervezett kompakt hajtások kialakításakor.

• Anyagadagolók csomagolósorokon.
• Szalagos szállítószalag hajtása az élelmiszeripari termelésben.
• Keverők vegyszeradagoló tartályokhoz.
• Vízszintes szivattyúk technológiai egységekben.
• Szellőztető egységek ipari csarnokokhoz.

400 V-os elektromos motor szabványos gépi tápellátáshoz

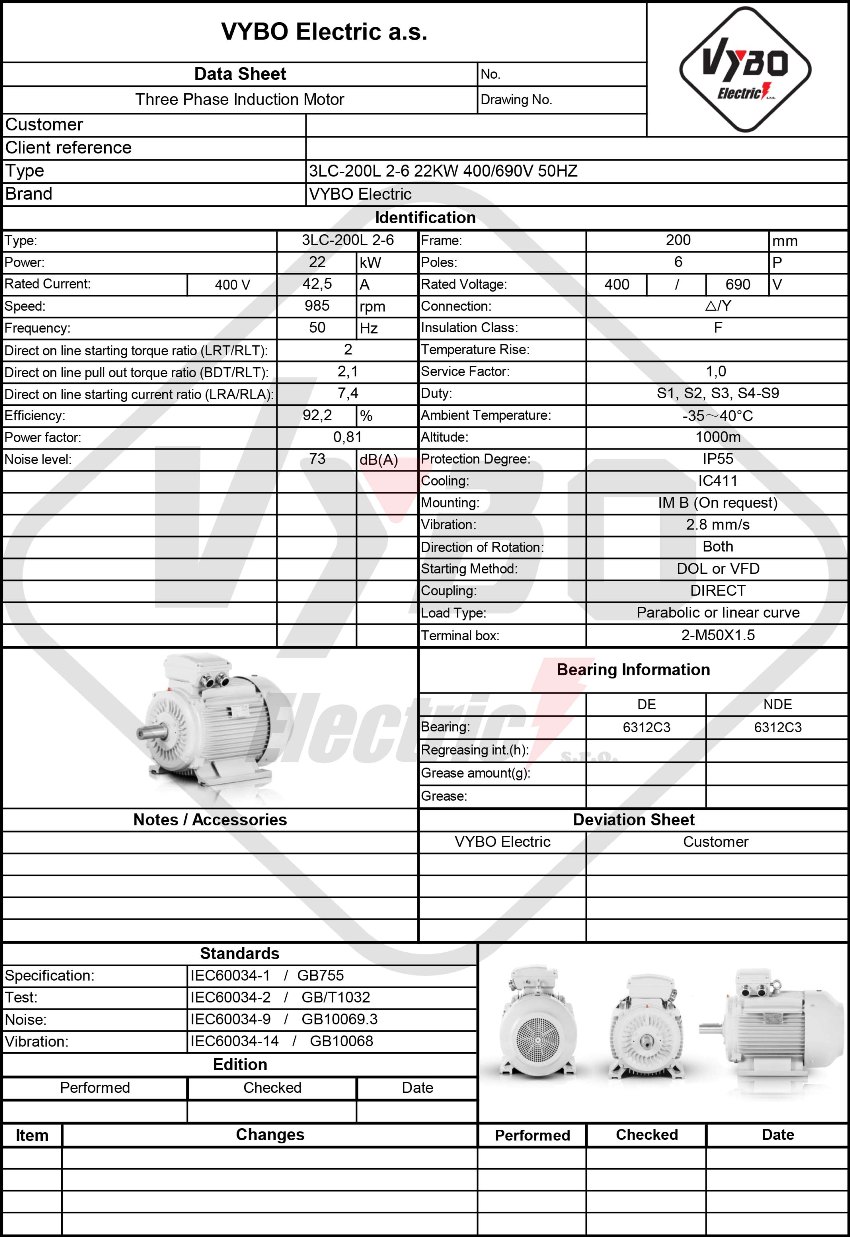

400 V-os hálózatokhoz ezt a 400 V-os elektromos motort úgy tervezték, hogy normál ipari körülmények között nagyobb terhelésnél is egyenletes indítást biztosítson. A △ 400V 42.5 A névleges áram és az Y 690V 24.64 A névleges áram segíti a védelem tervezését és a motor adott villamosenergia-elosztó rendszerhez való illesztését. A 7.4 indítóáram-aránnyal és a 2 indítónyomaték-aránnyal együtt a motor olyan berendezésekhez alkalmas, amelyek megbízható gyorsítást igényelnek a hálózat felesleges terhelése nélkül.

A 0.81 teljesítménytényező és a 92.2%-os hatásfok gazdaságosabb működést támogat, különösen hosszú üzemi ciklusokban. Az IE3 hatásfokosztály előnye mindenütt megmutatkozik, ahol az elektromos motorok naponta működnek, és a veszteségek minden csökkenése érzékelhető energiamegtakarítást jelent. A bevált gyártó és forgalmazó VYBO Electric biztosítja, hogy ez a megoldástípus megfeleljen azoknak az üzemeknek az igényeinek, amelyek elérhető és jól szervizelhető hajtást igényelnek.

Robusztus öntöttvas váz a hosszú ipari élettartamért

A gépberendezések működése a rezgésállóságtól, a szerelési pontosságtól és a hosszú üzem során megőrzött stabilitástól is függ. Az öntöttvas váz segít a motornak ellenállni a deformációnak, és védi a csapágyelrendezést igényes telepítés során. A 73 dB(A) zajszint ipari környezetben elfogadható, míg a 0.421 kg/m² rotor tehetetlenségi nyomatéka kiszámítható dinamikus viselkedést támogat gyorsításkor és kifutáskor.

• Présvonalak fém félkész termékekhez.
• Zúzók kisebb újrahasznosított anyagokhoz.
• Extruderek műanyag granulátumhoz.
• Spirális szállítók ömlesztettanyag-raktárakban.
• Kisebb kompresszorállomások.
• Víztelenítő szivattyúk vízkezelő üzemekben.

IE3 hatásfok a kisebb veszteségekért a napi üzem során

Az IE3 hatásfokosztály olyan üzemek számára alkalmas, amelyek a fogyasztást a hajtás teljesítményének csökkentése nélkül szeretnék ellenőrzés alatt tartani. A 22 kW teljesítménnyel együtt ez az üzemi tartomány jól működik olyan gépekben, amelyek hosszú órákon át üzemelnek, és az energiát ésszerűen kell felhasználniuk. Karbantartási szempontból a 6312-C3 csapágyelrendezés a DE és az NDE oldalon egyaránt fontos, mivel nagyobb hő- és mechanikai terhelés mellett is támogatja a megbízható működést.

A 862*492*656 mm-es csomagolási méretek és a 272 kg-os csomagolt tömeg egyszerűsítik a szállítás, a tárolás és a helyszíni telepítés megtervezését. A 2-M50X1.5 kábeltömszelencék praktikus csatlakoztatási lehetőségeket kínálnak a gyártóegységekben, míg a 200 mm-es tengelymagasság megkönnyíti egy régebbi hajtás cseréjét a meglévő szerkezetekben. Ez az 1000 ford./perc fordulatszámú elektromos motor így a használhatóságot, a tartósságot és az ésszerű energiahatékonyságot egyesíti a mindennapi ipari gyakorlatban.

11 alkalmazás OEM gépekhez és kisebb technológiai egységekhez

A 3LC-200L2-6 szállítórendszerekhez, keverőberendezésekhez, szivattyúegységekhez és kisebb sorokhoz alkalmas, ahol fontos az egyszerű szervizelhetőség és a hajtás kiszámítható viselkedése. A 2 indítónyomaték-arány, a 2.1 billenőnyomaték-arány és a 7.4 áramarány az OEM gépek tervezésében is segítséget nyújt, mivel a mérnök pontosabban állíthatja be az áttételt, a védelmet és az indítási módot. A gyakorlatban a motort a következő konkrét alkalmazásokban használják:

• Szalagos szállító szabályozott gyorsítással.
• Csigás szállító gabonához.
• Ipari keverő adagolóállomáson.
• Centrifugálszivattyú hűtőkörhöz.
• Ventilátor technológiai levegő kezeléséhez.
• Préselőegység kisebb gyártósorhoz.
• Műanyaghulladék-granulátor.
• Brikettáló prés fahulladékhoz.
• Gravitációs szállító csomagolástechnikában.
• Vízkezelő állomás gyártóüzemhez.
• Szárazkeverék-keverő gép.

Lépjen kapcsolatba velünk a szállítás megtervezéséhez és az üzeméhez megfelelő konfiguráció kiválasztásához.
