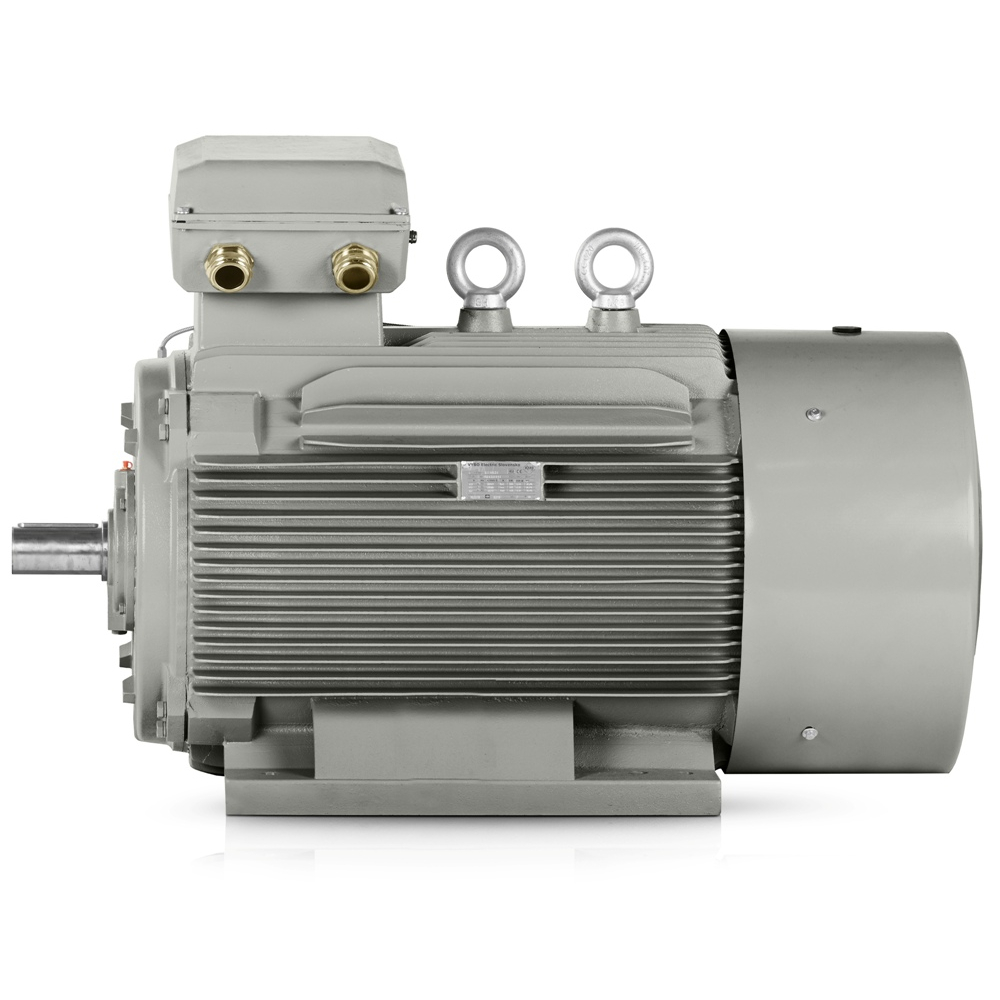

Háromfázisú villanymotor: 3LC-315L2-4, 200 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-315L2-4 |
| Névleges teljesítmény (kW) | 200 |
| Vázméret (mm) | 315 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1485 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 334 |
| Névleges áram 690 V (A) | 193,62 |
| Hatásfok 100%-os terhelésen (%) | 96 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,9 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 5,274 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1412*727*1026 |
| Csomag tömege (kg) | 1214 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-315L2-4 kialakítása arra szolgál, hogy üzemeltetési megtakarítást és hosszú távú értéket biztosítson nagyobb terhelésű hajtásoknál. Ez a 4 pólusú villanymotor szilárd alapot ad azokhoz a technológiákhoz, ahol a hatásfokot, az indítónyomatékot és az ismételt ciklusok alatti stabilitást figyelik. Közepes méretű vállalkozások és nagy gyárak számára a megbízható teljesítmény kevesebb termelési fennakadást és az üzemeltetési költségek jobb kiszámíthatóságát jelenti.
Az IE3 hatásfokosztály csökkenti a fogyasztást folyamatos üzemben
Az IE3 hatásfokosztály ebben a szegmensben különösen praktikus ott, ahol a motor hosszú órákon át stabil terhelés alatt működik. A nagyon magas hatásfok segít észszerű egyensúlyt fenntartani az energiafogyasztás és a leadott mechanikai teljesítmény között, amit folyamatos és több műszakos termelésben értékelnek. Olyan hajtásoknál, ahol minden veszteségi százalékpontot figyelnek, ez teret teremt a jobb költségtervezéshez.
A 200 kW névleges teljesítmény és az 1485 ford./perc névleges fordulatszám olyan alkalmazásokhoz alkalmas, amelyek stabil nyomatékot és egyenletes indítást igényelnek. 400/690 V csatlakozással a 400 V villanymotor szabványos ipari hálózatokhoz megfelelő szükségtelen kompromisszumok nélkül a kapcsolóberendezés tervezésében. A △ 400V mellett 334 A és Y 690V mellett 193,62 A névleges áram elegendő rugalmasságot ad a tervezőknek a védelem, kábelek és kapcsolókészülékek méretezéséhez.
Robusztus öntöttvas ház tartja stabilan a motort igényes gyártósorokon
A robusztus öntöttvas ház fontos ott, ahol a motort rezgések, nagyobb hajtóműterhelések vagy szennyezett környezetben történő hosszú üzem éri. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak növelik a szerelvény merevségét, csökkentve a nem kívánt igénybevétel átvitelét a rögzítésre. A tervezők számára ez előny keretekre, alaplemezekre és nagyobb dinamikus terhelésnek kitett szerelvényekre történő telepítéskor.
Az indítási és fékezési paraméterek segítenek a gyakran induló hajtások tervezésében. A 2-es indítónyomaték-arány, a 2,2-es billenőnyomaték-arány és a 7,1-es indítóáram-arány fontos képet ad arról, hogyan viselkedik a motor gyorsítás és túlterhelés közben. A rotor 5,274 kg/m² tehetetlenségi nyomatéka a nagyobb mechanikai kapcsolattal rendelkező egységek indítási idejének értékelésében is segít.
4 pólusú villanymotor szivattyúkhoz, szállítókhoz és keverési technológiákhoz
Ez a háromfázisú villanymotor olyan üzemekhez alkalmas, amelyek teljesítmény, tartósság és egyszerű szervizhozzáférés kombinációját igénylik. A 88 dB(A) zajszint fontos a gyártócsarnokok tervezése és a technológiai egységek elkülönítése során a biztonságos munkakörülmények fenntartásához. A 2-M63X1.5 kábelbevezetések megkönnyítik a csatlakoztatást robusztus kábelvezetéssel és ipari telepítéssel rendelkező egységekben.
A 6319-C3 DE csapágy és a 6319-C3 NDE csapágy megfelelően tervezett kenés és pontos beállítás mellett támogatja a hosszú távú üzemet. A gyártási folyamatok ISO-tanúsítványai sok vállalat számára különösen fontosak, mert egyszerűsítik a bejövő ellenőrzést, a belső auditokat és az ismétlődő szállítások egyenletes minőségét. Hajtástechnikában ez a megközelítés praktikus, mivel csökkenti az eltérések kockázatát a telepítés és a későbbi szerviz során.
Konkrét ipari alkalmazások a 3LC PRO számára
A 3LC-315L2-4 paraméterei jól megfelelnek nagyobb mechanikai és hőterhelésű, igényes technológiákhoz.
- Hűtővíz centrifugálszivattyú acélműben.
- Fő elszívóventilátor hengerműcsarnokban.
- Ömlesztettanyag-szállító cementgyárban.
- Szalagos szállító osztályozott adalékanyaghoz kőbányai technológiában.
- Betonkeverék-keverő előregyártó üzemben.
- Gabona csigás szállító gabonasilóban.
- Sűrítettlevegő-kompresszoregység gépipari műhelyben.
- Műanyag-extruder polimerfeldolgozásban.
- Forgódobos rosta hulladék-újrahasznosító üzemben.
- Prés hajtása fafeldolgozó soron.
- Technológiai anyag törője nyersanyag-előkészítő üzemben.
- Cellulózgyártó gép papírgyárban.
- Technológiaivíz-szivattyúállomás vegyipari termelésben.
Az 1412*727*1026 mm csomagolási méret és az 1214 kg csomagolt tömeg fontos a logisztika, tárolás és üzemen belüli anyagmozgatás tervezéséhez. Egy adott sor motorjának kiválasztásakor azt is érdemes megvizsgálni, hogyan illeszkedik a meglévő hajtásegységbe, akár új berendezésről, akár egy régebbi gép modernizálásáról van szó. Ez a 4 pólusú villanymotor ezért ott ésszerű választás, ahol egyetlen komponenstől stabil működést, hosszú élettartamot és észszerű üzemeltetési költségeket várnak.
