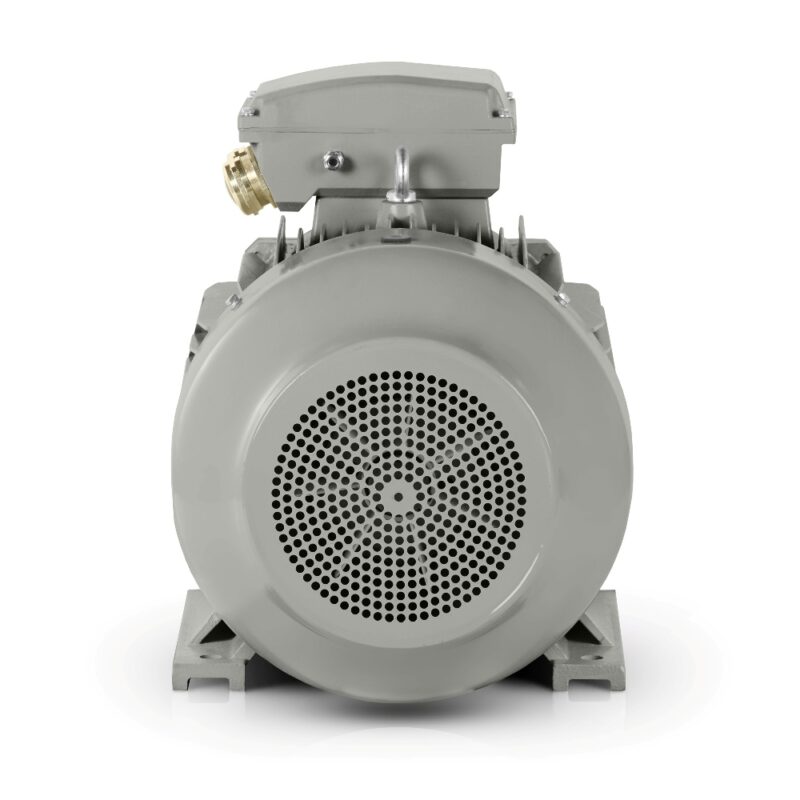

Háromfázisú villanymotor: 3LC-200L1-6, 18,5 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-200L1-6 |
| Névleges teljesítmény (kW) | 18,5 |
| Vázméret (mm) | 200 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 36 |
| Névleges áram 690 V (A) | 20,87 |
| Hatásfok 100%-os terhelésen (%) | 91,7 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,81 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 7,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,36989 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M50X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 862*492*656 |
| Csomag tömege (kg) | 248 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6312-C3/6312-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A 3LC-200L1-6 kialakítása hatékonyságot és értéket nyújt olyan alkalmazásokban, ahol egy 1000 ford./perc elektromos motornak változó terhelés mellett is stabilan kell működnie. A könnyű- és középiparban olyan megoldást kínál, amely támogatja a termelés folyamatosságát, csökkenti a szükségtelen leállásokat és ésszerű szinten tartja az üzemeltetési költségeket.
Az IE3 hatásfokosztály különösen fontos hosszabb üzemi ciklusoknál, mert normál terhelés mellett is segít a fogyasztást ellenőrzés alatt tartani. Ismételt indításokkal, anyagmozgatással vagy kisebb technológiai egységekkel működő üzemek számára ez a mindennapi használatban is érzékelhető gyakorlati előnyt ad.
1000 ford./perc elektromos motor egyenletes automatizált működéshez
Az ipari automatizálásban fontos az egyenletes teljesítményátvitel, az egyszerű csatlakoztatás és az időben ismételhető viselkedés. Ez a háromfázisú elektromos motor △ 400 V-on 36 A, Y 690 V-on 20,87 A névleges árammal jól működik olyan egységekben, ahol fontos az energiaellátó rendszerrel való kompatibilitás és a kiszámítható hajtásreakció. A 0,81 teljesítménytényező és a 91,7% hatásfok gazdaságos működést támogat a hálózat szükségtelen terhelése nélkül.
A 985 ford./perc névleges fordulatszám egyenletes erőátvitelt tesz lehetővé olyan technológiákban, amelyeket nem szabad hirtelen ütéseknek kitenni. A 2-es indítónyomaték-arány, a 2,1-es billenőnyomaték-arány és a 7,3-as indítóáram-arány rugalmasságot ad a tervezőnek a hajtás méretezésénél, a gyakoribb indítású alkalmazásoknál is.
Robusztus öntöttvas ház hosszú élettartamhoz ipari egységekben
Az öntöttvas konstrukció az egyik olyan elem, amely a műhelygyakorlatban meghatározza a szerelési merevséget és a rezgésekkel szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és öntöttvas lábak segítenek a motort pontos helyzetben tartani az egységen belül, ami fontos szivattyúk, szállítók és kompakt technológiai egységek esetében. A 73 dB(A) zajszint szabványos ipari környezetben is ésszerű marad.
A 6312-C3 DE csapágyat és 6312-C3 NDE csapágyat tartós terhelés melletti megbízható működésre választották, míg a 0,370 kg/m² rotor tehetetlenségi nyomaték segít az indítási dinamika értékelésében. A 2-M50X1.5 kábelbevezetések egyszerűsítik a csatlakoztatást kapcsolószekrényekben és olyan gépalkalmazásokban, ahol rendezett, könnyen szervizelhető kábelvezetés szükséges. 400 V-os elektromos motorként tipikus termelési csomópontokhoz megfelelő megoldás.
1000 ford./perc elektromos motor olyan gépekhez, amelyeknek leállás nélkül kell működniük
Ez a háromfázisú elektromos motor olyan berendezésekhez alkalmas, amelyek mechanikai terhelést, ipari automatizálást és hosszú távú, gyakori beavatkozás nélküli működést egyesítenek. A 862*492*656 mm-es csomagméret és a 248 kg-os csomagolt tömeg megkönnyíti a szállítás, pozicionálás és anyagmozgatás tervezését a kiszállítás és telepítés során. Az ISO-tanúsítványok sok ipari beszerzésnél fontosak, mert egyszerűsítik a megfelelőség ellenőrzését a belső eljárásokban.
A gyakorlatban ezt az 1000 ford./perc elektromos motort adagolószállítókban, keverőkben, kisebb kompresszoregységekben, valamint tisztító- és segédtechnológiák hajtásaiban használják. 18,5 kW teljesítményével olyan feladatokra is felkészült, amelyek terhelési és rövid távú üzemi ingadozásokhoz kapacitástartalékot igényelnek.
Alkalmazások, ahol a teljesítmény a mindennapi működésben hasznosul
Az alábbi felhasználások a könnyű- és középipar tipikus alkalmazásait fedik le:
- Csomagolósor szállítószalagjának főhajtása.
- Csigás szállító hajtása ömlesztett anyagokhoz.
- Keverőtartály hajtása élelmiszer-feldolgozásban.
- Ipari elszívóventilátor hajtóegysége.
- Technológiai víz szivattyújának hajtása kezelőüzemben.
- Kisebb prés hidraulikarendszerének egysége.
- Motor műanyag-feldolgozó granulálósorhoz.
- Dobkeverő hajtása építőipari keverékekhez.
- Centrifugálszivattyú hajtómotorja hűtőkörben.
- Görgős szállítópálya hajtása szerelőcsarnokban.
- Szakaszos ciklusú csomagológép egysége.
- Törőgép hajtása újrahasznosítási előválogató soron.
- Motor kisebb technológiai levegő kompresszormodulhoz.
A hosszú távú üzembiztonságot szolgáló beszerzéshez rendelje meg időben a 3LC-200L1-6 motort. Raktári igénynél fontos a gyors elérhetőség, különösen akkor, ha a termelősornak késedelem nélkül vissza kell állnia működésbe.
