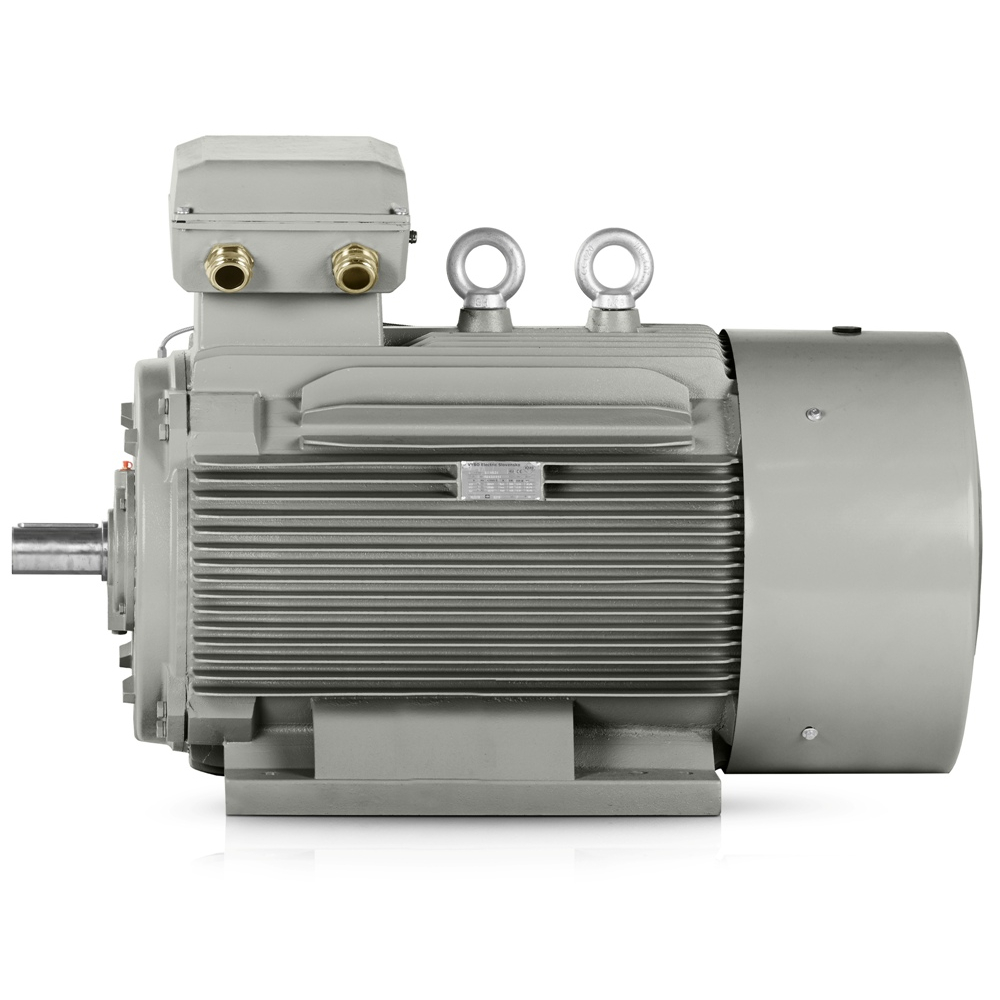

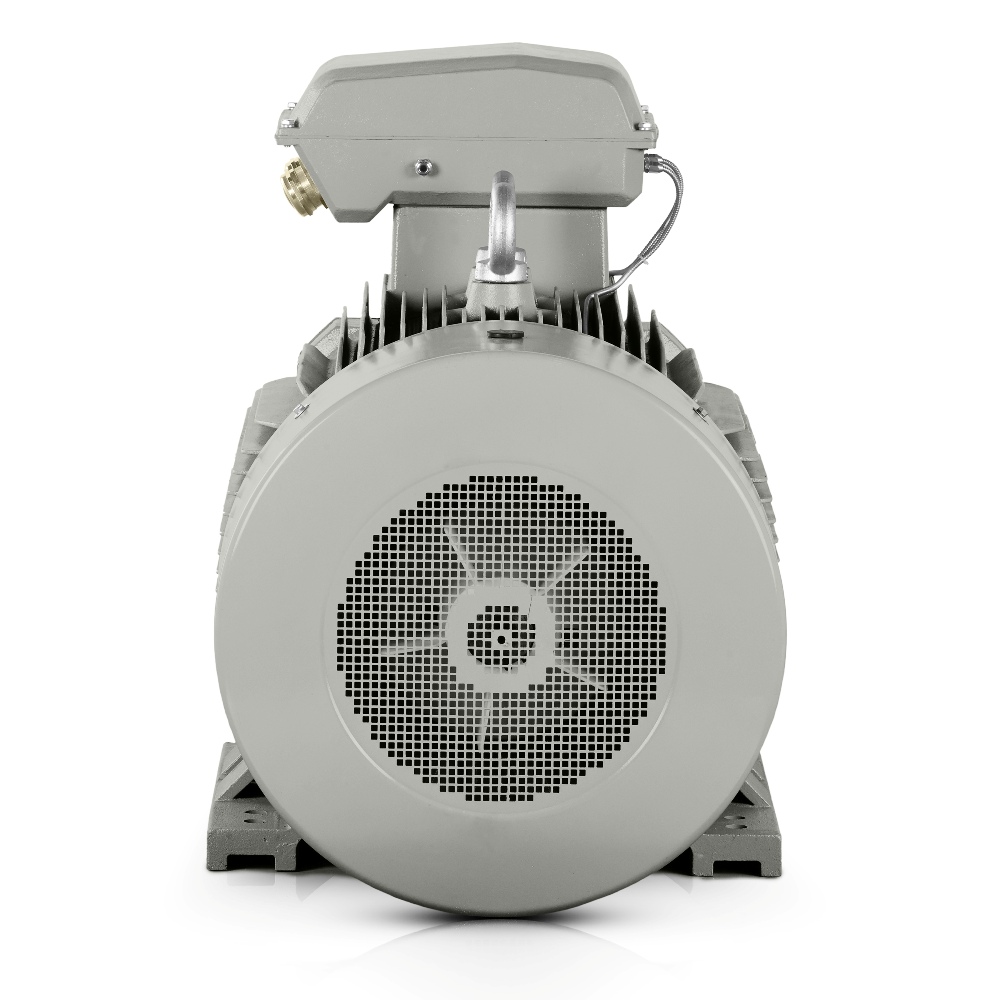

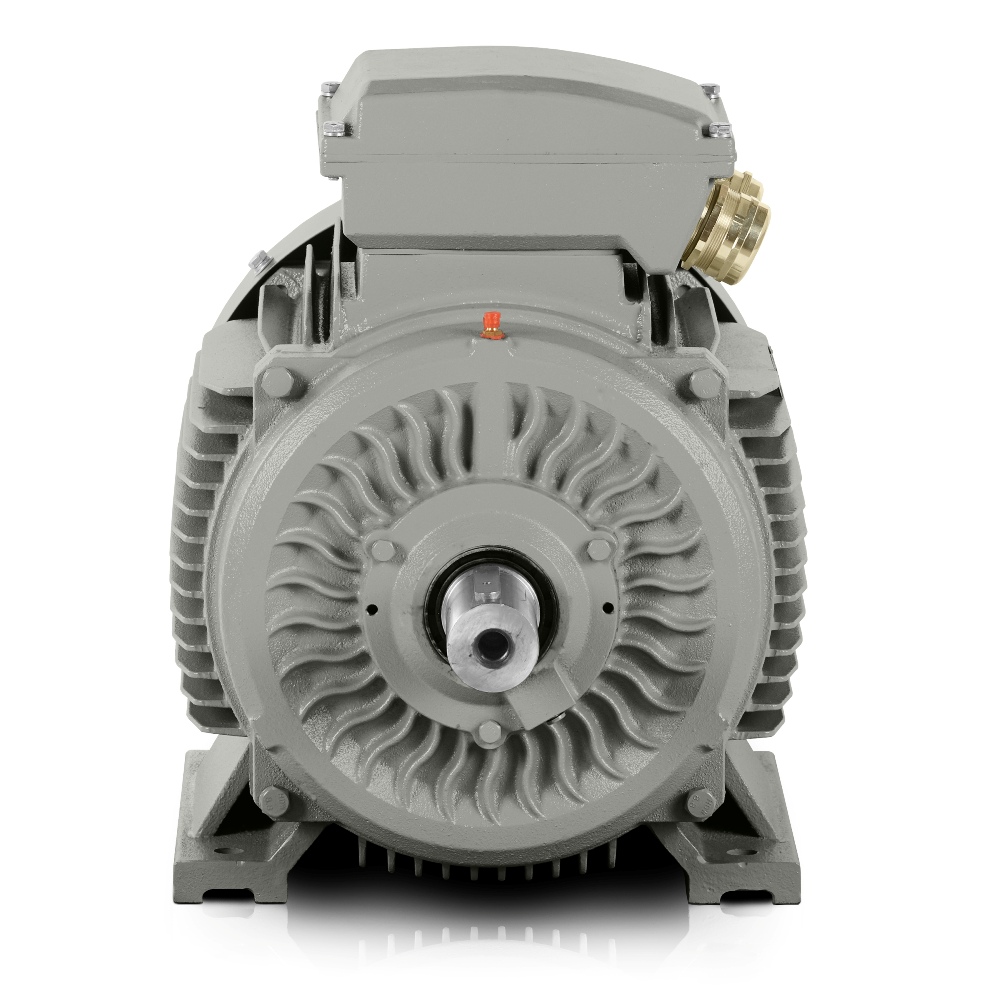

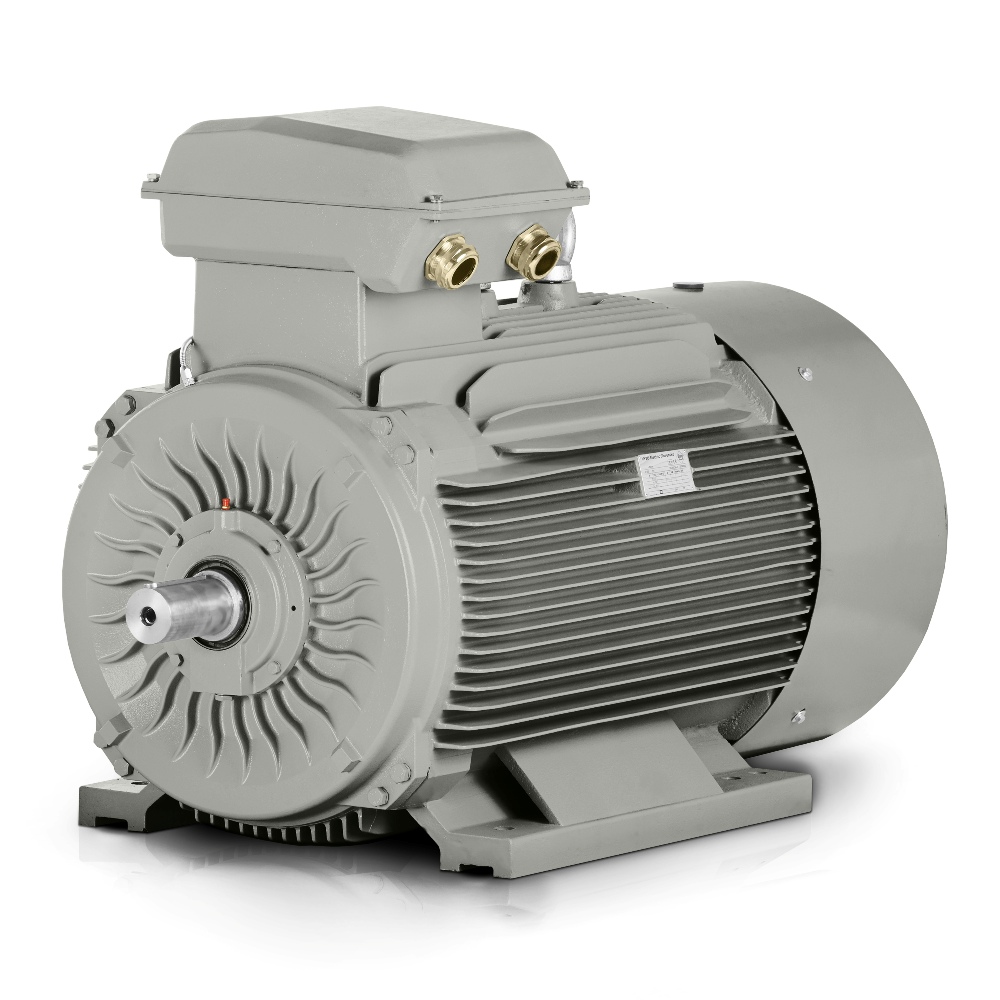

Elektromos motor 160 kW, 990 ford./perc, 400/690 V, 3LC-355M1-6

A 3LC PRO motor, a 3LC-355M1-6 modell kialakítása lehetőséget ad az ipari üzemeknek az üzemeltetési költségek csökkentésére, miközben megőrzi a beruházás hosszú távú értékét. Ez a 6 pólusú elektromos motor olyan alkalmazásokhoz készült, ahol fontos a stabil húzóerő, a mérsékelt fordulatszám és a megbízható működés hosszú termelési ciklusokon keresztül. A gyakorlatban ez kevesebb felesleges leállást, jobb energiafelhasználást és a meglévő hajtásrendszerekbe való egyszerűbb integrációt jelent.

Az IE3 hatásfokosztály normál terhelés mellett csökkenti az energiaigényt, és többműszakos üzemben is segít kézben tartani a fogyasztást. A 160 kW teljesítmény és a 400/690 V tápellátás olyan megoldást ad az üzemeltetőknek, amely állandó terhelést kezel anélkül, hogy szükségtelenül bonyolítaná a kapcsolószekrény tervezését vagy a védelem méretezését. Gépészmérnökök és tervezők számára a 990 ford./perc névleges fordulatszám is fontos, mert olyan hajtásokhoz illik, ahol nagy sebesség helyett erősebb nyomaték szükséges.

6 pólusú elektromos motor stabil nyomatékhoz folyamatos üzemben

A hat pólus olyan tulajdonságokat ad ennek az elektromos motornak, amelyek lágy indítást és ésszerű üzemi dinamikát igénylő alkalmazásokhoz alkalmasak. A △ 400V 281 A és Y 690V 162.9 A névleges árammal a motor pontosan tervezett indítású rendszerekbe integrálható, míg a 6.8 indítóáram-arány támogatja a védelmi eszközök és indítóáramkörök tervezését. Az 1.8 indítónyomaték-arány és a 2 billenőnyomaték-arány praktikus olyan hajtásoknál, amelyek indításkor nem válhatnak szükségtelenül instabillá.

A 0.86 teljesítménytényező segíti a tápellátás méretezését, és a 95.6% hatásfokkal együtt jó feltételeket teremt a gazdaságos működéshez olyan berendezésekben, ahol a motor naponta sok órát üzemel. A 85 dB(A) zajszintet figyelembe kell venni a motor gyártócsarnokba történő telepítésekor, különösen ott, ahol a környező terület kezelői útvonalak vagy tervezett karbantartási zónák része. Ez a megoldás olyan alkalmazásokhoz illik, amelyek megbízható háromfázisú elektromos motort igényelnek hosszú távú terheléshez.

A robusztus öntöttvas ház növeli a rezgéssel és hővel szembeni ellenállást

A robusztus öntöttvas ház ennél a modellnél különösen fontos, amikor a motor fokozott mechanikai terhelés alatt és más berendezések rezgései által befolyásolt környezetben működik. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak javítják a szerelési merevséget, ami előnyös a szivattyúkkal, hajtóművekkel vagy ventilátorokkal történő pontos beállításhoz. A karbantartó csapatok számára ez kisebb kockázatot jelent a telepítés közbeni nem kívánt elmozdulásra és jobb feltételeket a csapágyak hosszú élettartamához.

A 6322-C3 DE csapágy és a 6322-C3 NDE csapágy stabil működést támogat folyamatos üzemben. A 10.593 kg/m² rotor-tehetetlenség fontos értéket ad a tervezőknek a rendszer gyorsulásának számításához és a vezérlés helyes beállításához, amikor a motor nagyobb mechanikai terheléssel működik. Ebben a szegmensben hasznos az ipari megközelítés is, amelyben egy 400 V-os elektromos motort nemcsak teljesítménye, hanem az adott gépben mutatott viselkedése alapján is értékelnek.

A hajtás tervezését és telepítését egyszerűsítő paraméterek

Az 1607*822*1161 mm csomagméretet és az 1502 kg csomagolt tömeget figyelembe kell venni raktári mozgatás és a technológiába történő telepítés során. A 2-M63X1.5 kábelbevezetők egyszerűsítik a tápellátás tervezését és elegendő helyet biztosítanak az ésszerű kábelvezetéshez anélkül, hogy a telepítés helyszínén improvizálni kellene. Közepes vállalatoknak és nagy gyáraknak történő szállításnál praktikus, hogy a motor olyan adatokkal érkezik, amelyek támogatják a gyors projektszintű beépítést és lerövidítik a helyszínen szükséges időt.

Az ISO-tanúsítványok természetes referenciapontot jelentenek az ilyen típusú berendezéseknél a termelési folyamatok és a szállítás ismételhetőségének ellenőrzésekor. A gyakorlatban ezt azok a technológiai szakemberek értékelik, akiknek egyensúlyba kell hozniuk az üzembiztonságot, a szerviz elérhetőségét és a belső auditok dokumentációs követelményeit.

11 ipari alkalmazás a 3LC PRO számára a gyakorlatban

• Zúzott kavicsot szállító szalagos szállító főhajtása.
• Silóban működő csigás szállító hajtóegysége.
• Festőüzem axiálventilátorának közvetlen hajtása.
• Hűtőkör centrifugálszivattyújának motorja.
• Betonüzemi keverő hajtása.
• Nyersanyagtörő hajtásmegoldása kőfeldolgozásban.
• Újrahasznosító sor dobos rosta motorja.
• Ipari csarnok kompresszoregységének hajtása.
• Polimerfeldolgozás extruderének motorja.
• Fémmegmunkáló görgősor hajtóegysége.
• Technológiai vizet kezelő szivattyúállomás hajtása.

3LC PRO hosszú ciklusokhoz, kisebb veszteségekhez és kevesebb szervizbeavatkozáshoz

Azokban az alkalmazásokban, ahol hosszú távú motorstabilitás várható el, fontos, hogy a motor felesleges ingadozások nélkül vegye fel a terhelést, miközben elkerüli a túlzott karbantartást. Ezért a 3LC PRO olyan folyamatos üzemű berendezésekhez alkalmas, ahol a teljes 160 kW teljesítményt kihasználják, és az ésszerű üzemi hatékonyság is számít. Megfelelő szerelési és csatlakozási kialakítással ez a háromfázisú elektromos motor zavaró leállások nélkül támogathatja a folyamatos termelést.

A beszerzési osztályok és műszaki csapatok számára fontos, hogy ez olyan megoldás, amely világos szerviztervvel szabványosított projektekbe illeszthető. Ha robusztus használatra szánt motort keres erősen terhelt hajtásokhoz, lépjen kapcsolatba velünk.
