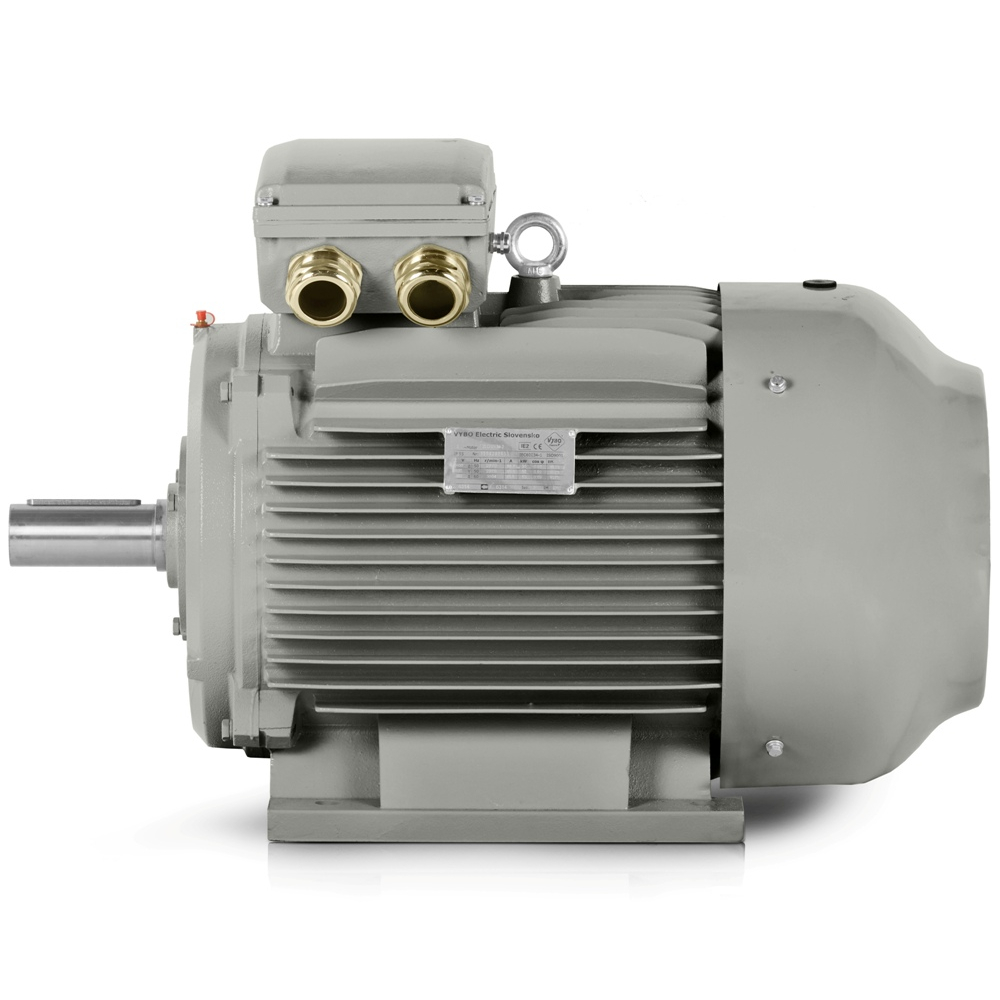

Háromfázisú villanymotor: 3LC-180L-6, 15 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-180L-6 |
| Névleges teljesítmény (kW) | 15 |
| Vázméret (mm) | 180 |
| Pólusok száma | 6 |
| Névleges fordulatszám (ford./perc) | 980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 29,3 |
| Névleges áram 690 V (A) | 16,99 |
| Hatásfok 100%-os terhelésen (%) | 91,2 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,81 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 7,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,25043 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M40X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 872*447*576 |
| Csomag tömege (kg) | 211 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6311-C3/6311-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
A robusztus öntöttvas ház szilárd alapot ad ennek a hajtásnak a könnyű- és középipari hosszú távú működéshez. A 3LC-180L-6 modell ideális egyensúlyt kínál a beszerzési ár és az energiamegtakarítás között, és hatpólusú elektromos motorként, 15 kW teljesítménnyel olyan alkalmazásokhoz illik, ahol a stabil nyomaték, az ésszerű fordulatszám és az alacsony karbantartási igény fontos.
Az öntöttvas lábakkal és megerősített csapágypajzsokkal készült konstrukció növeli a tartósságot folyamatos terhelés, rezgés és gyakori indítás mellett. Ez az IE3 elektromos motor úgy készült, hogy csökkentse az energiaveszteséget a napi termelésben, miközben hosszú üzemi ciklusú gépekben is egyenletes működést biztosít. Több ezer ipari telepítés igazolja, hogy alkalmas OEM-egységekbe történő ismételt integrációra és meglévő sorok korszerűsítésére egyaránt.
A 980 ford./perc névleges fordulatszámnak köszönhetően a motor jól teljesít ott, ahol kiegyensúlyozott nyomatékátvitel szükséges szükségtelenül agresszív gyorsítás nélkül. A háromfázisú elektromos motor 400/690 V tápfeszültséggel működik, ami egyszerűsíti a kapcsolószekrények és csatlakozások tervezését ipari egységekben. Az IE3 hatásfokosztály a tartós terhelés melletti energiahatékony működést is támogatja, ami különösen értékes folyamatos üzemben.
Hatpólusú elektromos motor kiegyensúlyozott működéshez
Az egyenletes indítást és stabil fordulatszámot igénylő alkalmazásokban ez a hajtás alkalmas a következőkhöz:
- csigás szállítók csomagolósorokon,
- szállítószalagok szerelőcsarnokokban,
- keverők vegyipari termelésben,
- szivattyúegységek technológiai vízhez,
- ventilátorok légkezelő egységekben,
- granulátorok műanyag-feldolgozásban,
- törőgépek újrahasznosító üzemekben,
- kisebb teljesítményű kompresszorállomások,
- csigás adagolók,
- malmok nyersanyagok finomőrléséhez,
- textilipari fel- és lecsévélő gépek.
Öntöttvas ház a merevségért, kisebb rezgésért és hosszabb élettartamért
Az öntöttvas ház segít fenntartani a szerelési pontosságot, és csökkenti az üzemi mechanikai igénybevétellel szembeni érzékenységet. Ez fontos azoknál a gépeknél, ahol a motor keretre, alapskidre vagy kompakt egységbe van szerelve. A DE- és NDE-oldali 6311-C3 csapágyakkal együtt hosszú üzemi intervallumokra és kiszámítható szervizre felkészített megoldást alkot.
Az energiahatékonyság az üzemeltetési költségekben is megmutatkozik
A 91,2% hatásfokú és 0,81 teljesítménytényezőjű IE3 elektromos motor segít normál terhelés mellett ellenőrzés alatt tartani a fogyasztást. Az ipari üzemek a 73 dB(A) zajszint előnyeit is élvezik, ami jobb munkakörülményeket támogat a gép közelében. A 0,250 kg/m² rotor tehetetlenségi nyomaték az egység tervezésénél, valamint a gyorsítási és kifutási dinamika figyelembevételénél is hasznos.
Telepítési részletek OEM-gépekhez és kisebb technológiai egységekhez
A motor berendezésbe történő integrációjakor a 2-M40X1.5 kábelbevezetések egyszerűsítik a teljesítményvezetők elvezetését szűk helyeken. A 211 kg csomagolt tömeg és a 872*447*576 mm csomagméret egyszerűsíti a logisztika és a telepítés tervezését a műhelyben vagy a termelősoron. A △ 400 V-on 29,3 A, Y 690 V-on 16,99 A névleges áram szintén fontos az egység tervezéséhez, és támogatja a védelem és vezérlés megfelelő méretezését.
Az indítási teljesítménytartalék érdekében a motor LRT/RLT 2, BDT/RLT 2,1 és LRA/RLA 7,3 arányokat kínál. A 3LC PRO ezért megbízható alapot nyújt szállítókhoz, keverőkhöz, szivattyúkhoz és olyan technológiai egységekhez, amelyek ismételhető működést és műszaki fegyelmet igényelnek. Használja ki az ajánlatot egy olyan motorra, amely a robusztus konstrukciót energiamegtakarítással és mindennapi stabilitással ötvözi.
