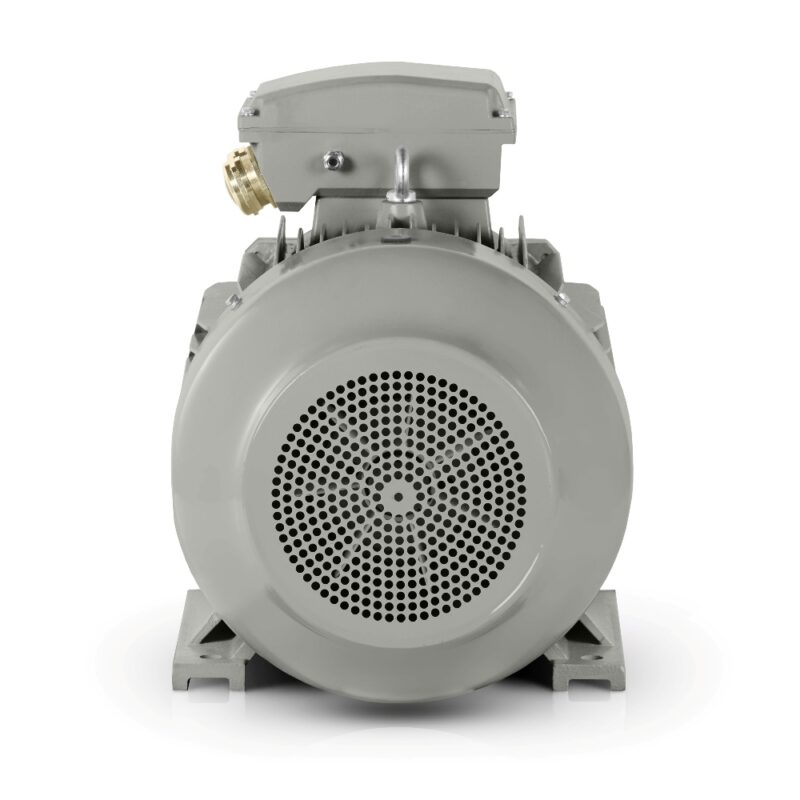

Háromfázisú villanymotor: 3LC-160L-4, 15 kW

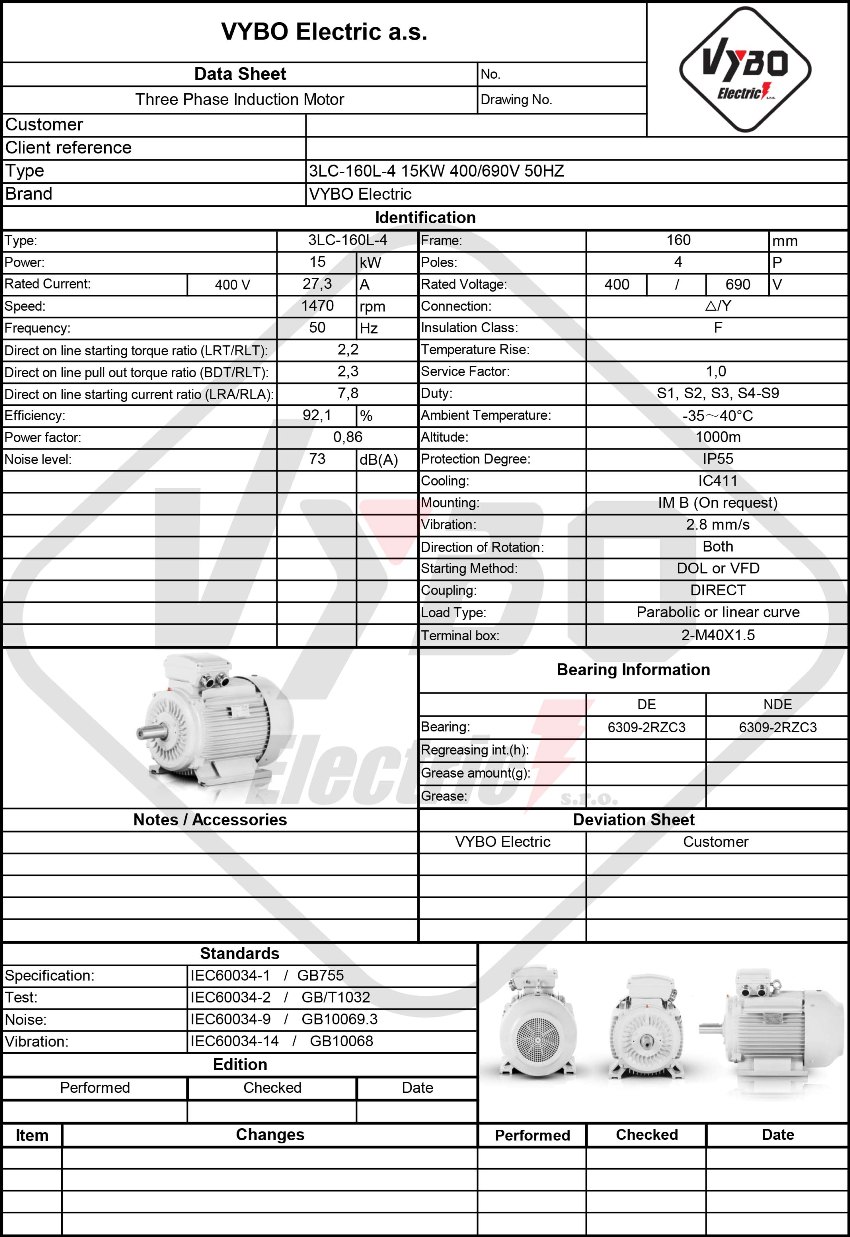

| Alapvető műszaki adatok | |
| Motortípus | 3LC-160L-4 |
| Névleges teljesítmény (kW) | 15 |
| Vázméret (mm) | 160 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1470 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 27,3 |
| Névleges áram 690 V (A) | 15,83 |
| Hatásfok 100%-os terhelésen (%) | 92,1 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,86 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2,2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 7,8 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 0,1116 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M40X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 822*407*566 |
| Csomag tömege (kg) | 162 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6309-2RZC3/6309-2RZC3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
4 pólusú, 15 kW villanymotor gazdaságos üzemhez
A 3LC-160L-4 jelölésű 4 pólusú villanymotor 15 kW teljesítménnyel és 1470 ford./perc névleges fordulatszámmal működik, így megbízhatóan hajt szivattyúkat, szállítókat és keverőket a könnyű- és közepes iparban. A gyakorlatban mindenütt megtakarítást nyújt, ahol a stabil működés, az észszerű teljesítménytartalék és a hajtástechnikai beruházás megtérülése döntő. A 3LC-160L-4 ezért OEM-gépekhez és kisebb technológiai egységekhez is alkalmas, ahol szükségtelen üzemi kompromisszumok nélküli motorra van szükség.
Az IE3 hatásfokosztály segít csökkenteni az energiafogyasztást normál terhelés mellett, és hosszabb munkaciklusok során is gazdaságosan tartja az üzemet. Ez az aszinkron villanymotort olyan alkalmazások számára teszi vonzóvá, ahol nemcsak a beszerzési költséget, hanem a berendezés teljes életciklusára jutó költségeket is figyelik.
IE3 hatásfokosztály az alacsonyabb üzemeltetési költségekért

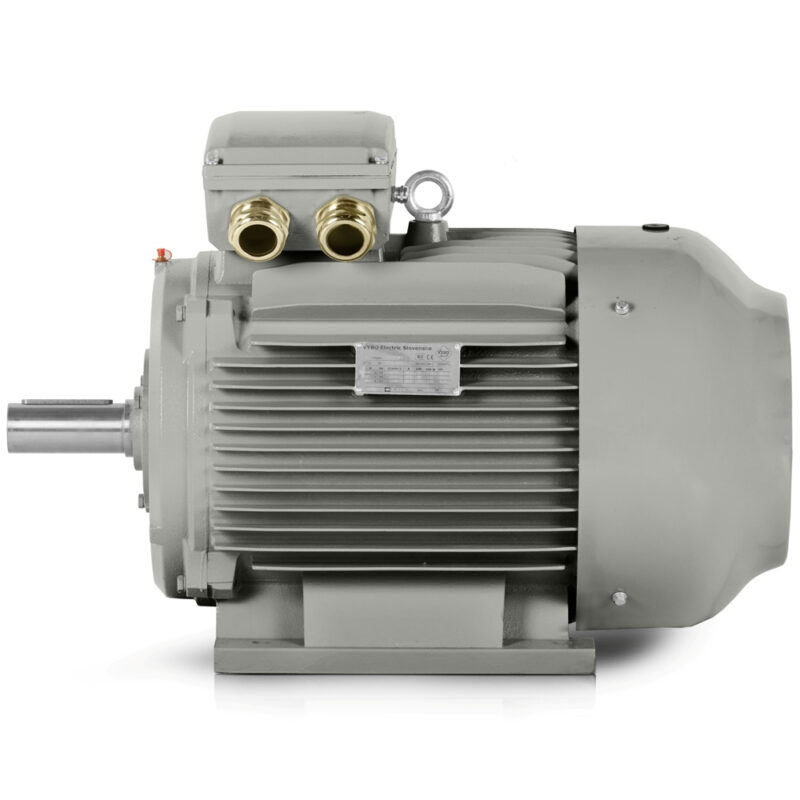

A robusztus öntöttvas ház biztonságos rögzítést biztosít az egységben, és javítja a mindennapi indításból és terhelésből származó rezgéssel szembeni ellenállást. A megerősített öntöttvas csapágypajzsok és megerősített öntöttvas lábak olyan környezetekhez kínálnak megoldást, ahol a motortól hosszú távú stabilitást és merev kapcsolatot várnak el a gép vázával.
A motor gépbe integrálásakor az indítási jellemzők is fontosak. A 2.2 indítónyomaték-arány és a 7.8 indítóáram-arány biztonságot ad a tervezőnek az ellenállással szemben induló terhelés méretezésekor. A 2.3 maximálisnyomaték-arány emellett támogatja az egyenletes átmenetet üzemi állapotba szükségtelen teljesítményingadozások nélkül.
Robusztus öntöttvas ház gépegységekhez és OEM-megoldásokhoz
Méretek, csapágyak és csatlakoztatás a technológiához
A 160 mm vázméret megkönnyíti a szabványos egységekbe történő beépítést és egyszerűsíti a cserét meglévő hajtásokban. A 2-M40X1.5 kábelbevezetők praktikus csatlakoztatást tesznek lehetővé kapcsolóberendezésekben és géptelepítésekben, míg a DE oldali 6309-2RZC3 és az NDE oldali 6309-2RZC3 csapágy támogatja a rotor pontos működését és a hosszú távú megbízhatóságot.
Az ebbe az osztályba tartozó aszinkron villanymotor ott is jól teljesít, ahol a gépben korlátozott a beépítési hely. A 822*407*566 mm csomagolási méret és a 162 kg csomagolt tömeg segíti a logisztika, telepítés és anyagmozgatás tervezését mind a termelésben, mind a szervizraktárakban.
Hosszú műszakokat támogató üzemi jellemzők
A 0.86 teljesítménytényező és a 92.1% hatásfok hosszabb időszakokon át kiegyensúlyozott működést támogat, ami különösen fontos szivattyúállomásokban, kompresszoregységekben és szállítórendszerekben. A 73 dB(A) zajszint segít elfogadható munkakörülményeket fenntartani olyan üzemekben, ahol a motor folyamatos technológiai folyamat része.
A 0.112 kg/m² rotor-tehetetlenség fontos a rendszer gyorsításának és lassításának tervezésekor, különösen ha a motor hajtóművel, tengelykapcsolóval vagy szíjhajtással működik. A △ 400V 27.3 A és Y 690V 15.83 A névleges árammal együtt ez megkönnyíti a csatlakozás kiválasztását az adott villamosenergia-elosztó rendszer szerint.
Alkalmazások a könnyű- és közepes iparban
A motort egyértelműen meghatározott alkalmazásokban használják, ahol a megbízható működés és a sorba való egyszerű integráció döntő.
- Ömlesztettanyag-szállító csomagolósoron.
- Szalagszállító hajtása adalékanyag-osztályozó üzemben.
- Keverő élelmiszer-előfeldolgozásban.
- Technológiaivíz-szivattyú üzemi vízkezelő rendszerben.
- Elszívóventilátor festőüzemben.
- Csigás szállító adagolórendszerben.
- Hajtóegység kisebb brikettálósorhoz.
- Dobszita hajtása újrahasznosító üzemben.
- Kompresszoregység műhelyi sűrítettlevegő-hálózatban.
- Görgős szállítórendszer összeszerelő csarnokban.
Gyakorlati tapasztalat, amely felgyorsítja a kiválasztást
Hajtás tervezésekor érdemes a gyakorlatban bevált megoldások valós tapasztalataira támaszkodni. A motorok és hajtások területén szerzett több mint 15 éves tapasztalat segít eldönteni, hogy egy adott alkalmazásnál az indítási tartalék, a váz szilárdsága vagy a meglévő gépben való egyszerű csere a fontosabb. Ebben a kategóriában az IE3 villanymotor mindenütt jól teljesít, ahol a fogyasztást, stabilitást és szervizgyakorlatot együtt mérlegelik.
