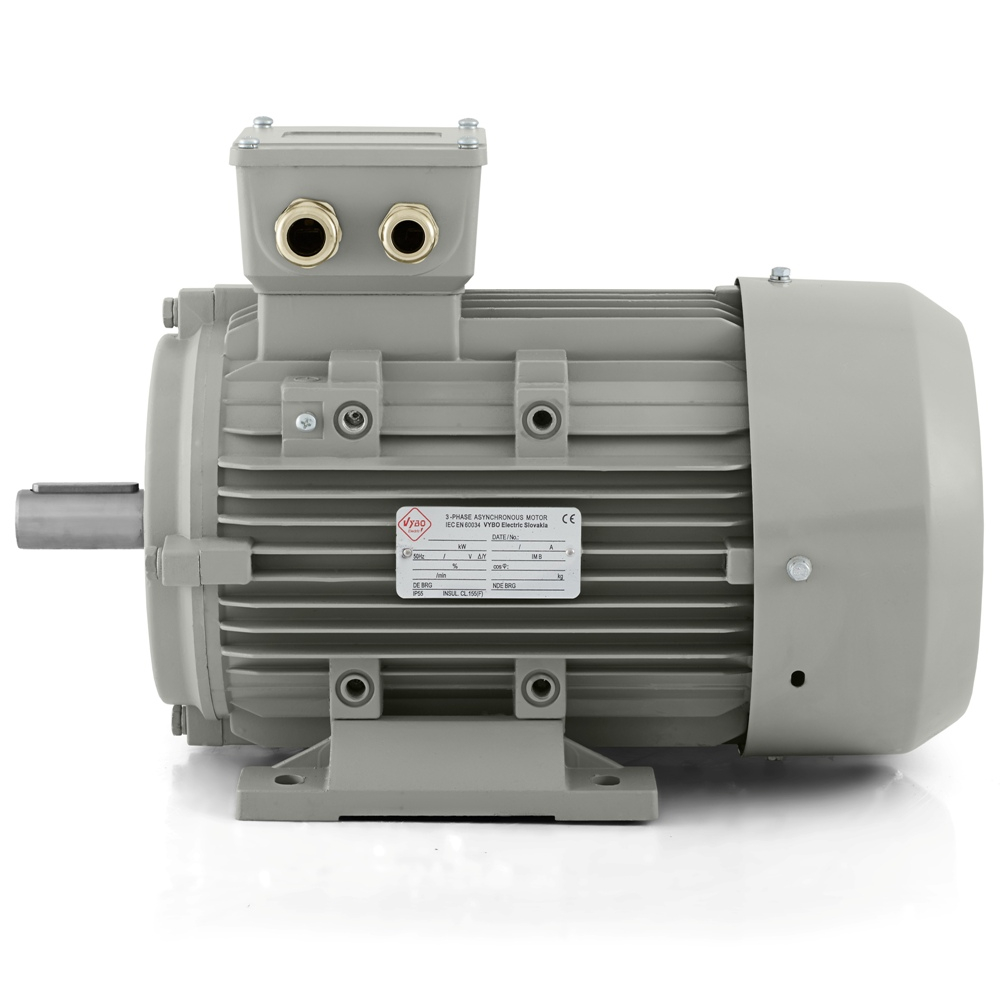

Elektromos motor 15 kW, 2930 ford./perc, 400 V, 1AL-160M2-2

1AL-160M2-2 15 kW villanymotor olyan berendezésekhez, ahol nagy fordulatszámú teljesítmény és stabil működés szükséges nagyobb terhelés mellett

A VYBO Electric 1AL-160M2-2 villanymotor háromfázisú aszinkron villanymotor olyan technológiákhoz, ahol a hajtás intenzíven, rendszeresen és az instabilitás lehetősége nélkül működik. 15 kW teljesítményével, 2 pólusú kialakításával és 50 Hz frekvencián elért 2930 ford./perc névleges fordulatszámával nagy fordulatszámú ipari egységekhez készült, ahol stabil munkalapra és a teljes üzem során helyes viselkedésre van szükség. A 400/690 V névleges feszültség és a delta/csillag kapcsolás megkönnyíti az ipari villamos rendszerekbe való integrációt új projektekben és meglévő hajtások cseréjekor egyaránt.

A 160-as keretméret lehetővé teszi a modell használatát olyan berendezésekben, ahol a nagy munkatempó, a rendszeres mechanikai terhelés és az üzembiztonság hangsúlya együtt jelentkezik. Az 1AL-160M2-2 jól illik szállítórendszerekhez, ventilátoregységekhez, elszívóberendezésekhez, ipari szivattyúmodulokhoz, keverőtechnikához, csomagolósorokhoz, válogatócsomópontokhoz, anyagmozgató munkaállomásokhoz, töltőberendezésekhez és olyan technológiai egységekhez, ahol a motor hosszú ciklusokban működik és ingadozás nélkül kell tartania a stabil fordulatszámot.

Fordulatszám és teljesítmény egy hajtásban

2930 ford./perc motorfordulatszám és 15 kW teljesítmény mellett a gyakorlatban elvárás, hogy a hajtás rendszeresen nagyobb terhelést továbbítson, miközben dinamikusan működik. Ez a kialakítás előnyös olyan berendezésekben, ahol az anyagot egyenletesen kell szállítani, a légtechnika teljesítményét fenn kell tartani, a szivattyútechnika biztos indítást igényel, a keverési folyamatok pedig kiegyensúlyozott üzemmódot követelnek. A névleges áram 26,2 A 400 V-on és 15,88 A 690 V-on, ami pontos alapot ad a tervezőknek a tápellátás és a védelem méretezéséhez.

A motor teljesítménytényezője 0,89, hatásfoka pedig 89 %. Nagy fordulatszámú jellegével együtt megfelelő megoldás ott, ahol hatékony energiaátvitel és stabil működés szükséges ipari körülmények között. Az indítási jellemzők olyan teljesítményosztálynak felelnek meg, ahol határozott felfutás várható üzemi állapotba. A 2-es indítónyomaték-arány, a 2,2-es billenőnyomaték-arány és a 7,5-ös indítóáram-arány megfelelő alapot ad a műszak során ismételten indított vagy magasabb ütemben működő technológiákhoz.

Hosszabb üzemre felkészített kialakítás

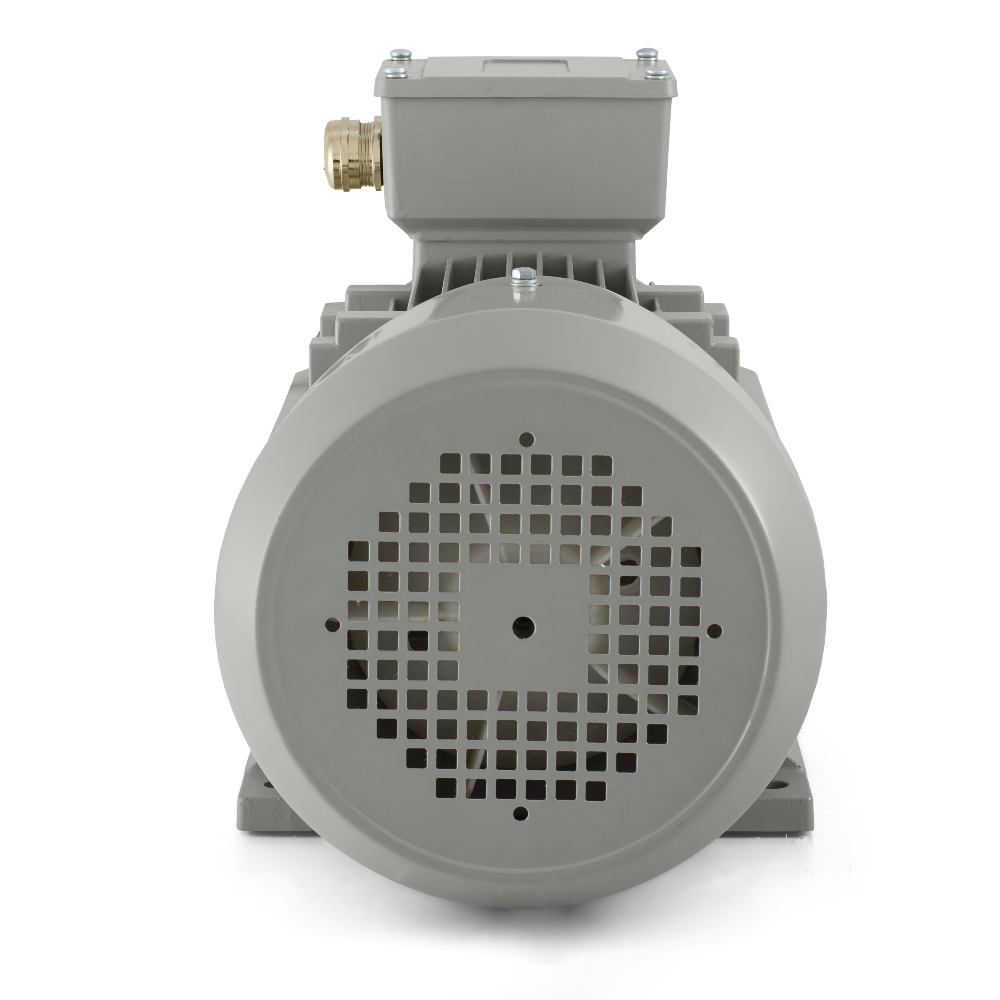

Az 1AL-160M2-2 alumíniumházzal készül és IP55 védettséggel rendelkezik, amely védelmet biztosít por és vízsugár ellen. Ez a kombináció nagyon praktikus a gépiparban, gyártásban, műszaki háttérterületeken és technológiai helyiségekben. A motor készen áll a mindennapi használatra olyan környezetben, ahol tartósságot és megbízhatóságot várnak el. Az IC411 hűtés hosszabb működés alatt is stabil hőháztartást támogat. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály kiegészíti a nagyobb terhelés alatti rendszeres működésre alkalmas szerkezeti alapot.

A mechanikai viselkedést 2,8 mm/s rezgési sebesség támogatja az A osztályban, a zajszint 86 dB(A). A motor mindkét irányban foroghat, ami bővíti az univerzális és irányváltó egységek tervezési lehetőségeit. A kiegyensúlyozás fél retesszel történik. Mind a DE, mind az NDE oldalon 6309-2ZC3 csapágyakat használnak, kenésükhöz pedig 2. számú lítiumbázisú zsírt. Olyan üzemekben, ahol a motor hosszú ideig működik és nagyobb egységeket indít, ez a mechanikai megoldás támogatja a stabilitást és az egyenletes járást.

Üzemmódok szükségtelen korlátozások nélkül

A motor alkalmas S1, S2, S3 és S4-S9 üzemmódokra. Így folyamatos üzemben és olyan berendezésekben is használható, ahol a munkaciklus sorozatokban ismétlődik vagy a terhelés a műszak során változik. Az 1,0 szolgáltatási tényező a névleges feltételeknek felel meg, a terhelés típusa, a parabolikus vagy lineáris terhelési karakterisztika pedig bővíti a felhasználást eltérő mechanikai ellenállási jellemzőkkel rendelkező technológiákban. Az egyik üzemben elszívást, a másikban keringtető szivattyút, máshol gyártási anyagszállítást vagy keverési folyamatot hajthat. Az alkalmazás jellege változhat, de a motor továbbra is ipari feladatok széles körére alkalmas.

Az indítás és felfutás vezérléséhez a motor alkalmas DOL közvetlen indításra. Frekvenciaváltóval vagy lágyindítóval is vezérelhető, ha az adott technológia vagy hajtáselrendezés ezt igényli. Ez a rugalmasság különösen hasznos korszerűsített berendezésekben és olyan üzemekben, ahol szabályozott indításra vagy az üzemmód módosítására van szükség.

Szerelési lehetőségek és az 1AL OPTIMAL platform

A motor 2-M40X1.5 kábelbevezetőkkel van felszerelve, amelyek megfelelnek teljesítményosztályának és ipari használatának. A 90 kg csomagolt tömeg és a rotor 0,075 kg·m² tehetetlenségi nyomatéka kiegészíti a műszaki képet a kezelés, logisztika és indításkori viselkedés szempontjából. Ekkora berendezéseknél ezeket az adatokat figyelembe veszik a telepítés és a szervizbeavatkozások tervezése során.

Az 1AL OPTIMAL sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési kivitelben érhető el. A platform nagy kompatibilitást, megerősített kapocsdobozt, a kapocsdobozfedél továbbfejlesztett IP55 védelmét, acél ventilátorburkolatot, kompatibilis lábakat, cserélhető első pajzsot, a hűtési hatásfok növelésére gondosan kialakított házat és megerősített csapágyakat kínál. Ezek a tulajdonságok alkalmassá teszik az 1AL OPTIMAL sorozatot szabványos és igényes alkalmazásokra is, ahol hosszú távú és professzionális használatot várnak el.

Az 1AL-160M2-2 villanymotor 15 kW teljesítményt, 2930 ford./perc fordulatszámot, IP55 védettséget és nagyobb terhelés melletti rendszeres működésre felkészített kialakítást egyesít. Olyan technológiákhoz, amelyeknek nagy fordulatszámú, stabil üzemi tartalékkal, egyenletes járással és jó szerelési lehetőségekkel rendelkező motorra van szükségük, professzionális választás a VYBO Electric kínálatából.
