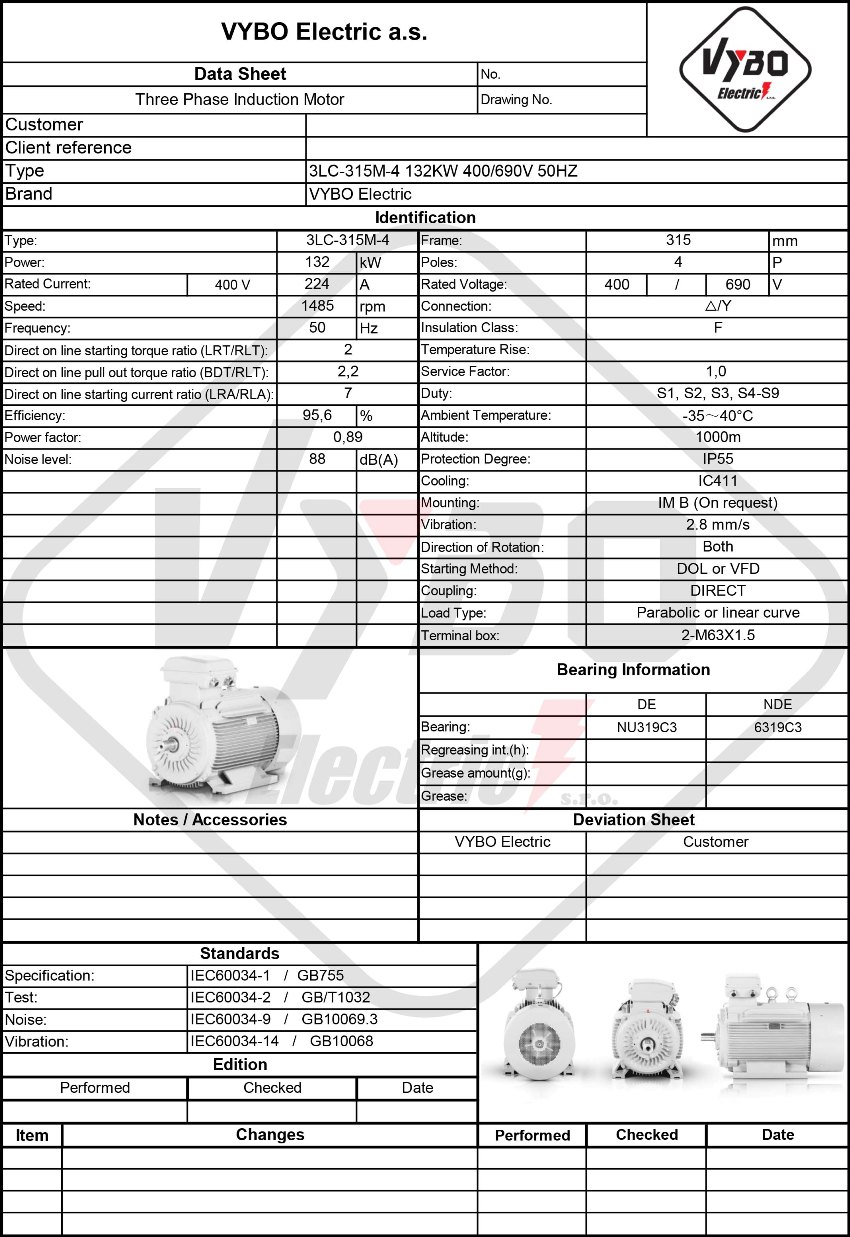

Háromfázisú villanymotor: 3LC-315M-4, 132 kW
| Alapvető műszaki adatok | |
| Motortípus | 3LC-315M-4 |
| Névleges teljesítmény (kW) | 132 |
| Vázméret (mm) | 315 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1485 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | △/Y |
| Névleges áram 400 V (A) | 224 |
| Névleges áram 690 V (A) | 129,86 |
| Hatásfok 100%-os terhelésen (%) | 95,6 |
| Hatásfokosztály | IE3 |
| Teljesítménytényező 100%-os terhelésen | 0,89 |
| Indítási és nyomatékjellemzők | |
| Indítónyomaték aránya (LRT/RLT) | 2 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 4,21 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési elrendezés | IM B3, B5, B35, V1 |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | Közvetlen indítás (DOL), frekvenciaváltó (VFD), lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Kábeltömszelencék | 2-M63X1.5 |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány | -20 és +40°C között (-30, +50, +60 opcionálisan) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Csomagolás és méretek | |
| Csomagolási méretek (mm) | 1412*727*1026 |
| Csomag tömege (kg) | 989 |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 3 x PTC termisztor | |
1500 ford./perc villanymotor olyan hajtásokhoz, amelyeknek stabil ütemben kell tartaniuk a termelést
A 132 kW névleges teljesítmény és az 1485 ford./perc fordulatszám ideális egyensúlyt biztosít a 3LC PRO 3LC-315M-4 modellnél a beszerzési ár és az energiamegtakarítás között. Ez az 1500 ford./perc villanymotor olyan alkalmazásokhoz készült, ahol hosszú távú üzem, ismételt indítások és a teljes hajtásköltség gondos értékelése várható.
A gyakorlatban ez közepes méretű vállalkozások és nagy gyárak megoldása, amelyeknek tartalékkapacitásra van szükségük technológiai sorokhoz, szállítókhoz és ipari automatizálási rendszereken belül működő egységekhez. Aszinkron villanymotorként, 400/690 V tápellátással jól teljesít ott, ahol megbízható működés szükséges szükségtelen karbantartási beavatkozások nélkül. Az IE3 hatásfokosztály normál terhelésnél alacsonyabb fogyasztást támogat, és idővel javítja az üzemeltetés gazdaságosságát.
Az IE3 hatásfokosztály csökkenti a veszteségeket hosszú műszakok alatt
Az IE3 villanymotor olyan üzemekhez megfelelő, ahol minden kilowattóra számít. A nagyon magas hatásfok leginkább hosszú termelési ciklusú gépeknél érzékelhető, ahol a motor stabil terheléssel működik és csökkenti az energiaköltségvetésre nehezedő nyomást. A 0,89-es teljesítménytényezővel együtt megfelelő alapot ad olyan hajtás tervezéséhez, amelynek nagyobb kihasználtság mellett is kiszámíthatóan kell működnie.
A 2-es LRT/RLT indítónyomaték-arány és a 7-es LRA/RLA indítóáram-arány olyan paraméterek, amelyeket a tervezők figyelembe vesznek védelmi eszközök, frekvenciaváltók és indítókörök méretezésekor. A 2,2-es BDT/RLT billenőnyomaték-arány segít olyan terheléseknél, ahol rövid idejű ellenállási csúcsok jelentkeznek. A △ 400V 224 A és Y 690V 129,86 A névleges áram szintén fontos a tervezéshez, és pontos integrációt tesz lehetővé az energiaelosztási és indítási sémákba.
Robusztus öntöttvas ház igényes telepítési és üzemi feltételekhez
A megerősített öntöttvas csapágypajzsokkal és megerősített öntöttvas lábakkal készült konstrukció merev rögzítést biztosít olyan gépegységekben, ahol a keret stabilitása és a rezgésállóság döntő. Ez a robusztus öntöttvas ház alkalmas nagy helyigényű technológiába történő telepítésre, ahol pontos beállítás és megbízható nyomatékátvitel szükséges.
A 6319-C3 DE csapágy és a 6319-C3 NDE csapágy egyenletes működést támogat az ipari hajtásokra jellemző terhelések mellett. A rotor 4,210 kg/m² tehetetlenségi nyomatéka segít a gyorsítás és kifutás tervezésében, amit a mérnökök nagyobb mechanikai kapcsolattal rendelkező alkalmazásokban értékelnek. A 88 dB(A) zajszint fontos a munkahely, burkolatok és kezelővédelmi intézkedések tervezésekor.
Csatlakoztatás és mozgatás ipari telepítéshez előkészítve
A 2-M63X1.5 kábelbevezetések segítik a kapcsolóberendezés és kábelutak tervezését, és egyszerűsítik a tápellátás biztonságos bevezetését a motor kapocsterébe. A 1412*727*1026 mm csomagolási méretet és a 989 kg csomagolt tömeget figyelembe kell venni átvételkor, tároláskor és a sori telepítés megtervezésekor. Olyan környezetben, ahol a termelés folyamatossága kritikus, ezek a részletek lerövidítik az előkészítési időt és csökkentik a nem tervezett leállások kockázatát.
Konkrét felhasználás gépekben és technológiai egységekben
A 3LC-315M-4 modell a következő alkalmazásokhoz megfelelő:
- Szalagos szállító főhajtása ömlesztettanyag-csomagoló soron.
- Keverőhajtás folyamatos üzemű vegyi reaktorban.
- Csavarkompresszor hajtómotorja technológiai állomáson.
- Adalékanyag-törő motorja építőipari és kőbányai feldolgozásban.
- Szivattyúegység hajtása hűtővíz-keringtető körhöz.
- Főventilátor motorja porelszíváshoz fafeldolgozó üzemben.
- Extrudálósor hajtása műanyagprofil-gyártásban.
- Hengerműállomás motorja fémfeldolgozó üzemben.
- Dobkeverő hajtása élelmiszeripari technológiában.
- Válogató szállító főhajtása anyaglogisztikai központban.
1500 ford./perc villanymotor olyan projektekhez, ahol a hosszú távú üzemi egyensúly számít
Az ipari motorok kiválasztásában és alkalmazásában szerzett több mint 15 éves tapasztalat gyakorlati hajtástervekben jelenik meg, amelyeknek szükségtelen kompromisszumok nélkül kell szolgálniuk. Ez az 1500 ford./perc villanymotor a teljesítményt, hatékonyságot és telepítési robusztusságot ötvözi, hogy igényes műszakrendben is támogassa a termelést. Mérnökök, tervezők és nagy gyárak üzemeltetői számára olyan megoldás, amely segít működésben tartani a technológiát, miközben az energiaköltségeket ellenőrzés alatt tartja. Használja ki az ajánlatot, és válasszon olyan motort, amely stabil működést és hosszú szervizintervallumokat támogat.
