Elektromos motor 0,75 kW, 1390 ford./perc, 400 V, 1AL-80M2-4

Amikor egy kompakt hajtás már érezhető munkaterhelést visz

Az 1AL-80M2-4 elektromos motor az 1AL OPTIMAL sorozatból olyan teljesítményosztályba tartozik, ahol a hajtástól már többet várnak el az alapvető működésnél. 0,75 kW teljesítményével, 230/400 V névleges feszültségével és Delta/Y kapcsolásával olyan technológiákhoz készült, ahol a működésnek stabilnak, a telepítésnek ésszerűen helytakarékosnak, a motor viselkedésének pedig a teljes műszak alatt jól kiszámíthatónak kell lennie. 50 Hz frekvencián 1390 ford./perc névleges fordulatszámot ér el, és 4 pólusú kivitelben működik. A 80 mm-es vázméret, vagyis a 80 mm-es tengelymagasság szilárd alapot biztosít olyan gépekhez, amelyek már érezhetőbb mechanikai terhelést adnak át, miközben továbbra is kompakt konstrukciós megoldást igényelnek.

Ez a modell természetes választás szállítószalagokhoz, csomagolósorokhoz, töltőberendezésekhez, válogatómodulokhoz, címkézőrendszerekhez, keverőegységekhez, ventilátoregységekhez, szivattyúegységekhez, adagolómechanizmusokhoz, előtoló technológiákhoz, anyagmozgató berendezésekhez és különféle automatizált munkaállomásokhoz. Ezekben az alkalmazásokban gyakran döntő fontosságú, hogy a motor a rendszeres munkaritmust feleslegesen nyugtalan viselkedés nélkül bírja, és könnyen integrálható legyen meglévő és új technológiába egyaránt.

Fontos a megbízható indítás és az egyenletes munkaciklus

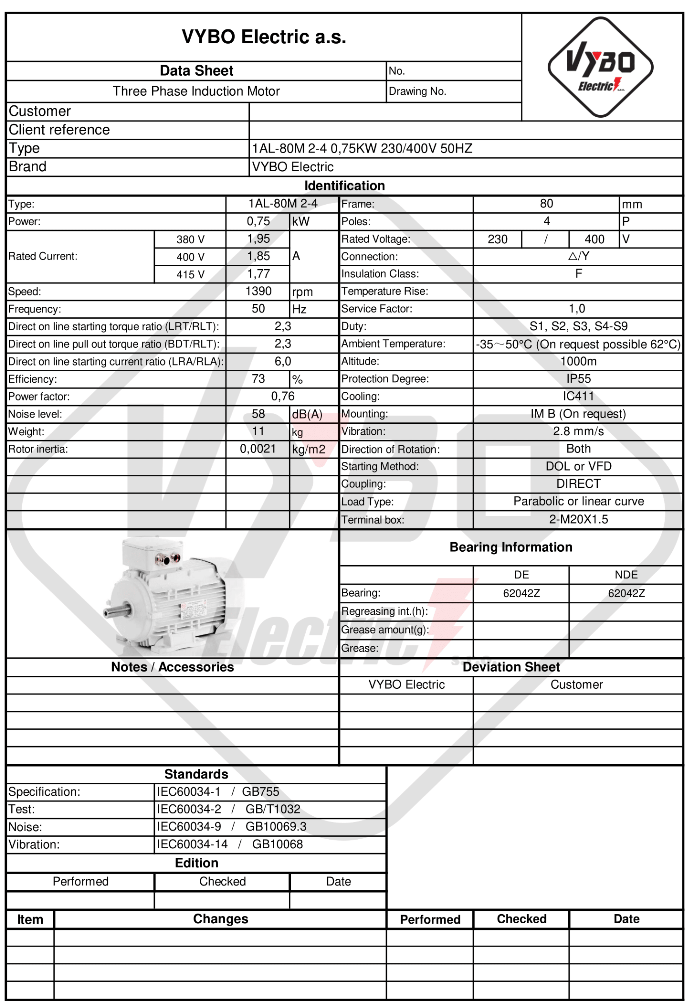

Gyakori indítású vagy ismétlődő munkalépésű berendezésekben nagyon fontos a motor viselkedése a felfutás során. Az 1AL-80M2-4 modell névleges árama 3,22 A 230 V-on és 1,85 A 400 V-on. Az indítónyomaték aránya 2,3, a billenőnyomaték aránya 2,3, az indítóáram aránya pedig 6. A gyakorlatban ez olyan technológiákban előnyös, ahol a hajtástól kiszámítható indítást, stabil kapcsolódást és megbízható viselkedést várnak el még rendszeres gyártási indítások esetén is.

A 73 %-os hatásfok és a 0,76-os teljesítménytényező kiegyensúlyozott működést támogat hosszabb terhelés mellett. A motort parabolikus vagy lineáris terhelési karakterisztikájú terhelésekhez tervezték, ezért jól alkalmazható változó ellenállású mechanizmusokhoz, közepes áramláshoz és anyagmozgatáshoz. Fontos továbbá a 0,0021 kg·m² rotor tehetetlenségi nyomaték. Olyan berendezésekben, ahol a munkalépés rendszeres időközönként ismétlődik, ez segít fenntartani a hajtás jó reakciókészségét és a teljes egység egyenletesebb viselkedését.

A gyártási környezetben való működés egyértelmű követelményeket támaszt a motorral szemben

Az ipari hajtásnak olyan környezetben is megbízhatóan kell működnie, ahol por, magasabb hőmérséklet vagy rendszeres mechanikai igénybevétel fordul elő. Ezért fontos az IP55 védettség, amely segít megvédeni a motor belső részeit a portól és a fröccsenő víztől. Csomagológépekben, szállítómodulokban, keverőberendezésekben vagy anyagmozgató technológiákban ez gyakorlati előny, amely támogatja a hosszú távú üzembiztonságot. A hőstabilitást az IC411 hűtés biztosítja, míg az 1AL OPTIMAL sorozat váza hatékony hőelvezetésre készült.

A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ. Legfeljebb +65 °C környezeti hőmérsékletre és 1000 m magasságig tervezték. Az 1,0 szerviztényező az S1, S2, S3, S4-S9 üzemmódokkal együtt a folyamatos üzemeltetéstől a szakaszos ciklusokig bővíti az alkalmazási tartományt. Az 58 dB(A) zajszint és a 2,8 mm/s rezgés az A osztályban segít kulturált mechanikai karaktert fenntartani, ami fontos olyan gépeknél, ahol a stabilitást, pontosságot és a csarnok általános munkakomfortját is figyelik.

Mechanikai kialakítás és vezérlés szükségtelen korlátozások nélkül

A DE és az NDE oldalon egyaránt 6204-2Z csapágyak vannak felszerelve. A kenést a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél retesszel történő kiegyensúlyozás elősegíti az egyenletes járást szíjtárcsák, tengelykapcsolók és más erőátviteli elemek felszerelésekor. A motor alkalmas DOL indításra, továbbá támogatja a frekvenciaváltóval történő vezérlést és a lágyindítót. Így egyszerűbb alkalmazásokhoz és olyan technológiákhoz is igazítható, amelyek lágyabb felfutást vagy jobb indításvezérlést igényelnek.

A motor mindkét irányban képes forogni, ami kiterjeszti a használatát irányváltó mechanizmusokra, kétirányú adagolásokra és változó munkamozgási irányú berendezésekre. Az elektromos bekötéshez 2-M20X1.5 kábelbevezetés áll rendelkezésre. A logisztikai oldal is praktikus. A csomagolási tömeg 11 kg, a csomagolás mérete pedig 320 × 220 × 260 mm, így a kezelés a telepítés, tárolás és szervizcsere során egyszerű marad.

Az 1AL OPTIMAL mint bevált ipari platform

Az 1AL OPTIMAL sorozat a VYBO Electric egyik legkelendőbb termékcsaládja, több mint 30 000 iparban telepített egységgel. Az 1AL OPTIMAL a VYBO Electric legkelendőbb villanymotorjai közé tartozik, és több mint 30 000 telepített egységgel rendelkezik az iparban. A sorozat nagyon jó ár-érték arányáról, bevált minőségéről, nagy kompatibilitásáról és gyors üzembe helyezéséről ismert. A gyakorlati előnyök közé tartoznak az olyan megoldások is, mint a megerősített kapocsdoboz, az IP55 kapocsdobozfedél javított védelme, az acél ventilátorburkolat és a kompatibilis lábak. A telepítés során a következő kivitelek használhatók: IM B3, IM B35, IM B5, IM B14, IM B34. Az 1AL-80M2-4 elektromos motor így megbízható háromfázisú hajtást jelent olyan üzemek számára, amelyek kompakt méreteket, szilárd mechanikai alapot és stabil működést igényelnek a mindennapi ipari használatban.
