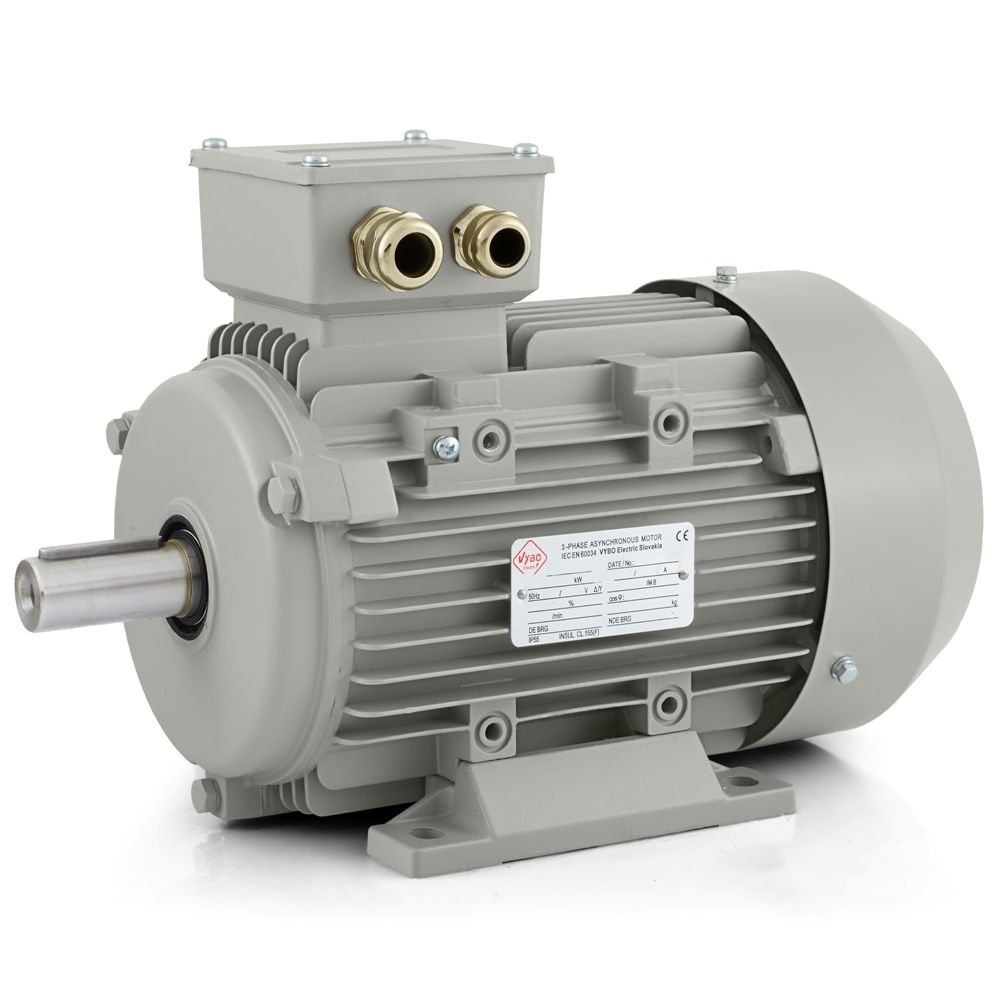

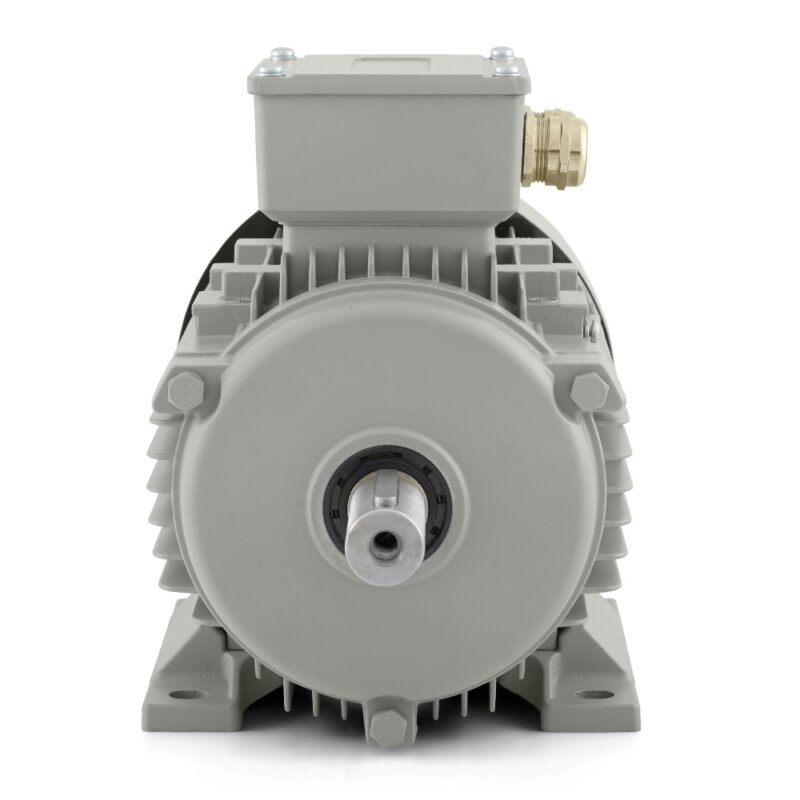

Elektromos motor 0,55 kW, 680 ford./perc, 400 V, 1AL-90L-8

8 pólusú villanymotor rendszeres munkaciklusú technológiákhoz

Az 1AL-90L-8 villanymotor 0,55 kW teljesítménnyel olyan berendezésekhez készült, amelyekben a hajtásnak folyamatosan, egyenletesen és szükségtelenül hirtelen reakciók nélkül kell működnie. 680 ford./perc névleges fordulatszámával ez egy 8 pólusú kivitel, amely természetesen illik az alacsonyabb munkasebességű és a stabil mozgásátvitelre épülő alkalmazásokhoz. Ez a karakter jól használható szállítószalagoknál, adagolóegységeknél, könnyű és közepes terhelésű keverőknél, keringetőszivattyúknál, szellőztetőegységeknél, elszívómoduloknál, válogatóasztaloknál, forgó munkaasztaloknál, csomagolóberendezéseknél, valamint kisebb fel- és letekercselő mechanizmusoknál. Ilyen alkalmazásokban fontos, hogy az anyag szabályosan mozogjon vagy keveredjen, a hajtás ne okozzon szükségtelen ütéseket, és a technológia az egész műszak során egyenletes munkaritmusban tartható legyen.

Pontosan itt van valódi üzemi értelme a 0,55 kW teljesítménynek. A motor nem nagy sebességű működésre készült, hanem kisebb és közepes igényű hajtási feladatok megbízható ellátására ipari környezetben. Csomagolásnál egyenletes forgást és adagolást biztosíthat. Szivattyúzásnál vagy szellőztetésnél támogatja a technológia stabil működését. Ömlesztett vagy folyékony anyagok adagolásánál segít fenntartani a szabályos folyamatot. Könnyebb keverékek keverésénél, csomagolások szállításánál, ömlesztett anyag válogatásánál vagy termékkezelésnél az a legfontosabb, hogy a motor kiszámíthatóan működjön, és ne vigyen szükségtelen nyugtalanságot a mechanizmusba.

Fordulatszám és indítás valós üzemben

A 680 ford./perc névleges fordulatszám olyan munkakaraktert biztosít, amely a nagy dinamika helyett finomabb mozgást igénylő technológiákhoz illik. Ez az indítási viselkedésben is megmutatkozik. A névleges nyomatékhoz viszonyított 2,0-es indítónyomaték-arány jó alapot ad a megbízható induláshoz. Az 1,8-as billenőnyomaték-arány segít fenntartani az üzemet normál terhelésváltozások mellett, a 4,0-es indítóáram-arány pedig fontos az elektromos védelem és az indítás tervezéséhez. A gyakorlatban ez azt jelenti, hogy a motor olyan berendezésbe építhető, ahol a ciklus rendszeresen ismétlődik, az anyag hirtelen ütések nélkül indul meg, vagy a mozgás hosszabb munkaszakaszon keresztül folyamatosan továbbítódik.

A terheléstípus parabolikus vagy lineáris terhelési karakterisztikára készült, így ez a modell sokféle általános ipari alkalmazás univerzális megoldása. Jól használható ventilátoroknál és szivattyúknál, de ugyanúgy mechanikai folyamatokban is, ahol egyenletes adagolásra, finomabb forgómozgásra vagy tartály, illetve garat tartalmának szabályos keverésére van szükség.

Környezeti ellenállás és termikus megbízhatóság

A motor mindennapos ipari használatra készült olyan körülmények között, ahol por, nedvesség és szokásos ipari szennyeződés fordulhat elő. Az IP55 védettség normál gyártási, műhely- és gépészeti körülmények között védi a hajtás fontos részeit. Az IC411 hűtés támogatja a hőelvezetést folyamatos és szakaszos terhelésnél, az F szigetelési osztály és a B hőmérséklet-emelkedés pedig megfelelő alapot biztosít a hosszú távú használathoz szükségtelen termikus igénybevétel nélkül. Az S1, S2, S3 és S4-S9 üzemmódok elérhetők, így a motor folyamatos üzemben és ismétlődő ciklusú berendezésekben is használható. A használat legfeljebb +65 °C környezeti hőmérsékletig és 1000 m magasságig tervezett.

Az 56 dB(A) zajszint kulturált működést támogat kompakt csarnokokban vagy a kezelőhöz közelebb elhelyezett technológiáknál. Az 1AL OPTIMAL platformon belül ez egy professzionális, alumíniumházas VYBO Electric kisfeszültségű villanymotor, széles körű ipari alkalmazásra és gyors üzembe helyezésre tervezve.

Tápellátás, indítás és vezérlési integráció

Az 1AL-90L-8 villanymotor 230/400 V tápellátásra, 50 Hz frekvenciára és delta/csillag kapcsolásra készült. A névleges áram 3,58 A 230 V-on és 2,06 A 400 V-on, ami segít a védelem, kontaktorok és a teljes elektromos vezetékezés méretezésében. A motor alkalmas DOL indításra, frekvenciaváltós vezérlésre és lágyindítóval történő használatra. Ez egyszerű alkalmazásokban lehetővé teszi a közvetlen indítást, érzékenyebb mechanika esetén pedig a kíméletesebb felpörgést. Ez a rugalmasság hasznos például érzékenyebb erőátvitelű szállítószalagoknál, adagolórendszereknél, forgó moduloknál vagy olyan berendezéseknél, amelyek munkatempóját a folyamathoz kell igazítani.

Mechanikai kialakítás és gyakorlati részletek

A 90 mm-es tengelymagasság univerzális méret kompaktabb és közepes méretű gépegységekhez. A rotor stabilitását 6205-2Z csapágyak támogatják a DE és NDE oldalon. A 2,8 mm/s rezgéssebesség A osztályban segít kiegyensúlyozott működést fenntartani szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez csatlakoztatva. A forgásirány mindkét irányban lehetséges, a fél reteszes kiegyensúlyozás pedig támogatja a helyes beépítést szabványos ipari mechanizmusokba. A rotor 0,0065 kg·m² tehetetlenségi nyomatéka természetes reakciót támogat indításkor és az üzemállapot változásakor. A kivitel 2-M25X1.5 kábelbevezetést tartalmaz. Tárolásnál és kezelésnél hasznosak a 380 × 210 × 270 mm csomagolási méretek és a 15 kg csomagolt tömeg. A csapágyazás 2. számú lítiumbázisú zsírt használ.

Az 1AL-90L-8 villanymotor megfelelő választás ott, ahol a technológia alacsonyabb fordulatszámot, rendszeres munkaciklust és mindennapos használatra kész ipari kialakítást igényel. Kompakt konstrukciót, stabil indítást, IP55 védelmet és praktikus elektromos integrációt kínál különféle gyártó- és kiszolgálóberendezésekhez.
