Elektromos motor 0,25 kW, 2720 ford./perc, 400 V, 1AL-63M2-2

1AL-63M2-2 elektromos motor, 0,25 kW kompakt gépekhez, amelyeknek minden nap megbízhatóan kell működniük

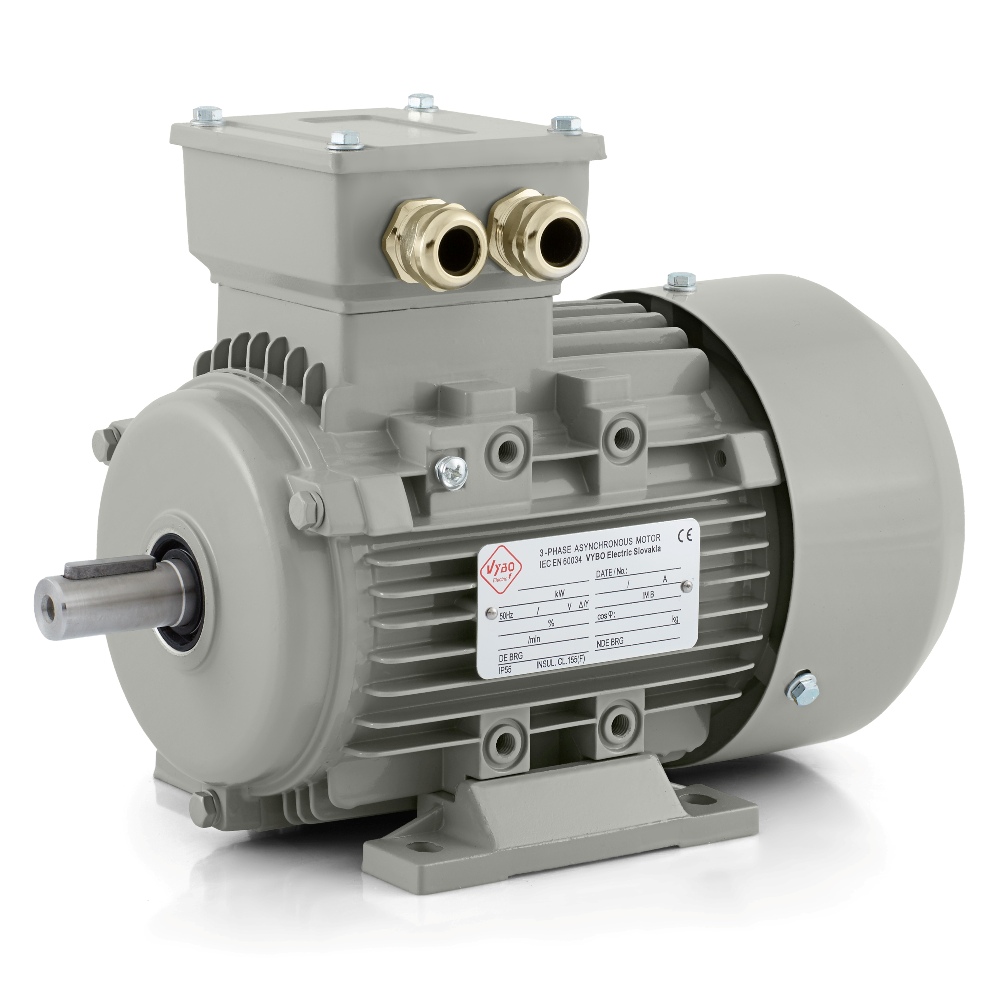

A VYBO Electric 1AL-63M2-2 elektromos motorja egy háromfázisú aszinkron villanymotor kisebb ipari berendezésekhez, ahol fontos az egyenletes munkaritmus, a kompakt méret és a tartós kialakítás. A 0,25 kW teljesítmény, a 2 pólusú kivitel és az 2720 ford./perc névleges fordulatszám 50 Hz frekvencián megfelelő alapot kínál azokhoz a technológiákhoz, amelyek gyors mozgásátvitelt és stabil viselkedést igényelnek rendszeres működés közben. A 230/400 V névleges feszültség és a delta/csillag kapcsolás megkönnyíti a beépítést a szokásos háromfázisú rendszerekbe.

A 63-as vázméret praktikus megoldássá teszi ezt a modellt termelési és műszaki környezetben egyaránt, ahol minden centiméter számít. A motor jól illeszkedik kompaktabb egységekbe, miközben a mindennapi munkában fontos tulajdonságokat is biztosítja. Az ilyen hajtásoknál nem kizárólag a teljesítményérték a lényeg. Ugyanilyen fontos, hogy a motor rendszeres indításokat, hosszabb üzemidőt és a megszokott ipari körülményeket is elviselje anélkül, hogy a gépbe történő integráció feleslegesen bonyolulttá válna.

Gyakorlati teljesítmény kisebb, rendszeresen terhelt hajtásokhoz

Az 1AL-63M2-2 modell olyan technológiákhoz alkalmas, ahol gyors mechanikai reakcióra és ismétlődő munkaciklusokban is megbízható működésre van szükség. A névleges áram 1,13 A 230 V mellett és 0,65 A 400 V mellett, ami segíti a tápellátás méretezését és a megfelelő villamos alkatrészek kiválasztását. A motor 0,81 teljesítménytényezővel és 68 % hatásfokkal működik, így kiegyensúlyozott megoldást kínál kompakt ipari hajtásokhoz, ahol nemcsak a méret, hanem a mindennapi használhatóság is számít.

Az indítási paraméterek szintén fontosak. A 2,3-as indítónyomaték-arány, a 2,3-as maximális nyomatékarány és az 5,5-ös indítóáram-arány stabil indítást és kiszámítható viselkedést tesz lehetővé a terhelés változásakor. Ez a gyakorlatban különösen értékes, ha a motor nem csupán naponta egyszer indul el, hanem rendszeres időközönként, rövidebb gyártási sorozatokban vagy ismétlődő munkafolyamatokban üzemel.

Természetes alkalmazási terület kisebb teljesítményigényű technológiákban

A modell jellemzői számos olyan berendezéshez illeszkednek, ahol kisebb teljesítményt kell átvinni, de a megbízhatóság és a tartósság továbbra is alapvető. Jól alkalmazható kisebb szállítószalagokhoz, anyagadagolókhoz, csomagolóegységekhez, címkézőberendezésekhez, adagolóeszközökhöz és válogatómodulokhoz. Emellett ventilátoregységekben, elszívóberendezésekben, segédszivattyúkban, könnyebb keverőkben, töltőállomásokon, laboratóriumi mechanizmusokban, szerelőpadokon és szervizsorokon is jó helye van.

Ezekben az alkalmazásokban egy fontos közös követelmény van. A hajtásnak kevés helyet kell foglalnia, normál napi üzemben megbízhatónak kell lennie, és fel kell készülnie az ismételt indításokra anélkül, hogy bonyolítaná a gép kialakítását. Pontosan ebben rejlik az 1AL-63M2-2 gyakorlati ereje. Kevés helyet igényel, magas fordulatszámot ér el, és jól beépíthető olyan berendezésekbe, ahol egyenletes és stabil mechanikai járás szükséges.

Üzem valós termeléshez közeli működési módokban

A motor az S1, S2, S3 és S4-S9 üzemmódokhoz alkalmas. Ez fontos olyan berendezéseknél, amelyek nem csak egyféleképpen működnek, hanem a folyamatos üzemet szakaszos működéssel vagy ciklikus terheléssel váltják. Az 1,0 szerviztényező a névleges körülményeknek felel meg, a parabolikus vagy lineáris terhelési karakterisztika pedig bővíti a felhasználási lehetőségeket a munkaciklus során eltérő ellenállási profilú technológiákban.

Ez az üzemi rugalmasság a gyakorlatban sokszor rendkívül fontos. Egy kisebb motor gyakran segédszerepet tölt be a gépben, de ez korántsem jelentéktelen szerep. Meghajthat adagoló mozgást, adagolást, elszívást, keverést vagy egyszerű szállítást. Ahhoz, hogy a teljes berendezés megbízhatóan működjön, még egy ilyen kompakt hajtásnak is jó alapot kell biztosítania a rendszeres és stabil működéshez.

Ipari körülményekre felkészített konstrukció

Az 1AL-63M2-2 elektromos motor alumíniumvázzal készül, és IP55 védelemmel rendelkezik a por és vízsugarak ellen. Ez fontos műhelyekben, gyártócsarnokokban, műszaki helyiségekben és olyan berendezésekben, ahol a motor a szokásos ipari igénybevételnek van kitéve. Az IC411 hűtési mód támogatja a stabil hőháztartást hosszabb működés során. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megbízható, mindennapi használatra tervezett konstrukciónak felel meg.

A nyugodt járást 2,8 mm/s rezgési sebesség A osztályban és 61 dB(A) zajszint támogatja. A kezelő közelében működő kompaktabb berendezésekben vagy kisebb munkaállomásokon a járáskultúra különösen fontos. A motor mindkét irányban foroghat, ami univerzális vagy irányváltó mechanizmusokban is szélesíti a felhasználást.

Mechanikai biztonság és az 1AL OPTIMAL platform előnyei

A kiegyensúlyozás fél retesszel történik. Mind a DE, mind az NDE oldalon 6201-2Z csapágyakat használnak, a kenést pedig 2. számú lítiumbázisú zsír biztosítja. A rotor 0,0006 kg·m² tehetetlenségi nyomatéka teljessé teszi a motor indításkori és üzemállapot-változáskori viselkedésének műszaki képét. A 235 × 140 × 185 mm csomagolási méret és a 4,7 kg csomagolási tömeg megkönnyíti a logisztikát, tárolást és a szervizelés alatti kezelést.

A motor a 1AL OPTIMAL sorozat része, amely számos ipari telepítésben bizonyított, és a VYBO Electric legkelendőbb megoldásai közé tartozik. A platform erősségei közé tartozik a magas kompatibilitás, a kiváló ár-érték arány, a megerősített kapocsdoboz, a gondosan kialakított IP55 kapocsdoboz-védelem, az acél ventilátorburkolat, a kompatibilis lábak, az első pajzs cserélhetősége, a hűtési hatékonyság növelésére tervezett váz és a megerősített csapágyak. Az 1AL OPTIMAL sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési formákban érhető el, ami nagyobb szabadságot ad a berendezéstervezésben és a hajtások korszerűsítésében.

A motor 2-M20X1.5 kábelbevezetőkkel rendelkezik, és alkalmas DOL indításra. Az adott technológia követelményeitől függően frekvenciaváltóval vagy lágyindítóval is vezérelhető. Az 1AL-63M2-2 így praktikus választás kompakt ipari hajtásokhoz, ahol a magas fordulatszám, a tartósság, a jó szerelhetőség és a teljes munkacikluson át megbízható működés együtt fontos.
