Elektromos motor 0,12 kW, 1310 ford./perc, 400 V, 1AL-63M1-4

Precíz hajtás olyan gépekhez, ahol a helyigény és az egyenletes járás egyaránt fontos

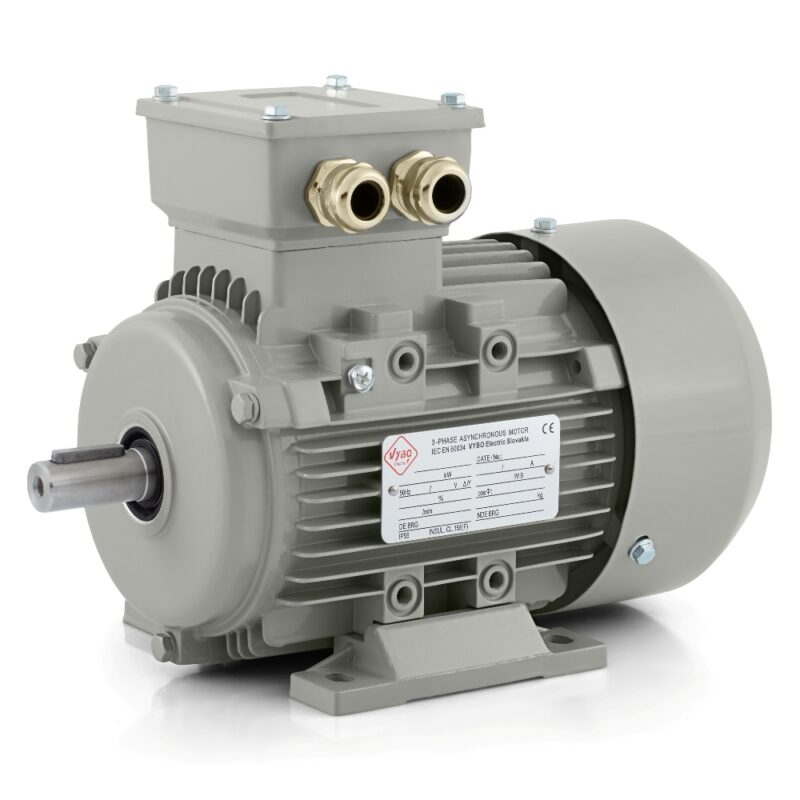

Az 1AL-63M1-4 elektromos motor az 1AL OPTIMAL sorozat háromfázisú aszinkron motorja, 0,12 kW teljesítménnyel, 230/400 V névleges feszültséggel és delta/csillag kapcsolással. 50 Hz frekvencián 1310 ford./perc névleges fordulatszámot ér el, és 4 pólusú kivitelű. A 63-as vázméret jó alapot biztosít olyan gépekhez és technológiai egységekhez, ahol a hajtásnak rendszeres üzemben kell megbízhatóan működnie anélkül, hogy a teljes szerkezet méretét szükségtelenül növelné. Ez a modell olyan helyekre alkalmas, ahol kompakt, professzionális műszaki kialakítású és megbízható üzemi viselkedésű megoldásra van szükség.

A 0,12 kW-os teljesítményszintet gyakran használják olyan berendezésekben, ahol finom és ismételhető mozgás szükséges. Az 1AL-63M1-4 elektromos motor ezért jól alkalmazható adagolórendszerekben, kisebb szállítópályákon, válogatóasztalokon, laboratóriumi mechanizmusokban, könnyebb terhelésű keverőegységekben, csomagológépekben, címkézőmodulokban, ventilátoregységekben, szivattyúegységekben, adagolómechanizmusokban és különféle automatizálási egységekben. Ilyen alkalmazásokban rendszerint döntő, hogy a motor egyenletesen és stabilan működjön, miközben ne igényeljen indokolatlanul nagy helyet.

A hajtás méretezését segítő paraméterek

A motor névleges árama 0,73 A 230 V-on és 0,42 A 400 V-on. Hatásfoka 57 %, teljesítménytényezője 0,72. Az indítónyomaték aránya 2,2, a billenőnyomaték aránya 2,1, az indítóáram aránya pedig 4. Ezek az adatok fontosak az indítási mód kiválasztásakor és a motor mechanikai berendezéshez történő illesztésekor. Kisebb gépeknél gyakran elvárás, hogy a hajtás tisztán, nem kívánt ingadozások nélkül és a munkaciklus jó ismételhetőségével induljon. Éppen ilyen helyzetekben van gyakorlati jelentősége a motor pontosan meghatározott viselkedésének az indítás és az állandósult üzem során.

A rotor 0,0005 kg·m² tehetetlenségi nyomatéka gyors reakciót támogat azokban a mechanizmusokban, ahol gyakrabban változik az üzemállapot. Olyan berendezésekben, ahol a mozgás rendszeresen elindul, megszakad vagy finoman szabályozható, ez hasznos tulajdonság. Az 52 dB(A) zajszint emellett kedvezőbb munkakörnyezetet segít fenntartani kisebb gyártósorokon, szervizterületeken és technológiai egységekben, ahol fontos a kulturált járás. Az 2,8 mm/s rezgés A osztályban nyugodt mechanikai viselkedést és a rezgések gépszerkezetre történő kisebb átvitelét támogatja.

Megbízható működésre összpontosító kialakítás

Az 1AL OPTIMAL sorozat alumíniumvázas kisfeszültségű platformként készült normál és igényesebb üzemekhez. Az 1AL-63M1-4 modellnél a IP55 védettség fontos alap, mivel segít megvédeni a motort a portól és a fröccsenő víztől. Ipari környezetben ez gyakorlati előny, különösen akkor, ha a motort gyakori anyagmozgatású gépekbe, enyhén szennyezett technológiai zónákba vagy olyan üzemekbe építik, ahol hosszú távú üzembiztonságra helyezik a hangsúlyt.

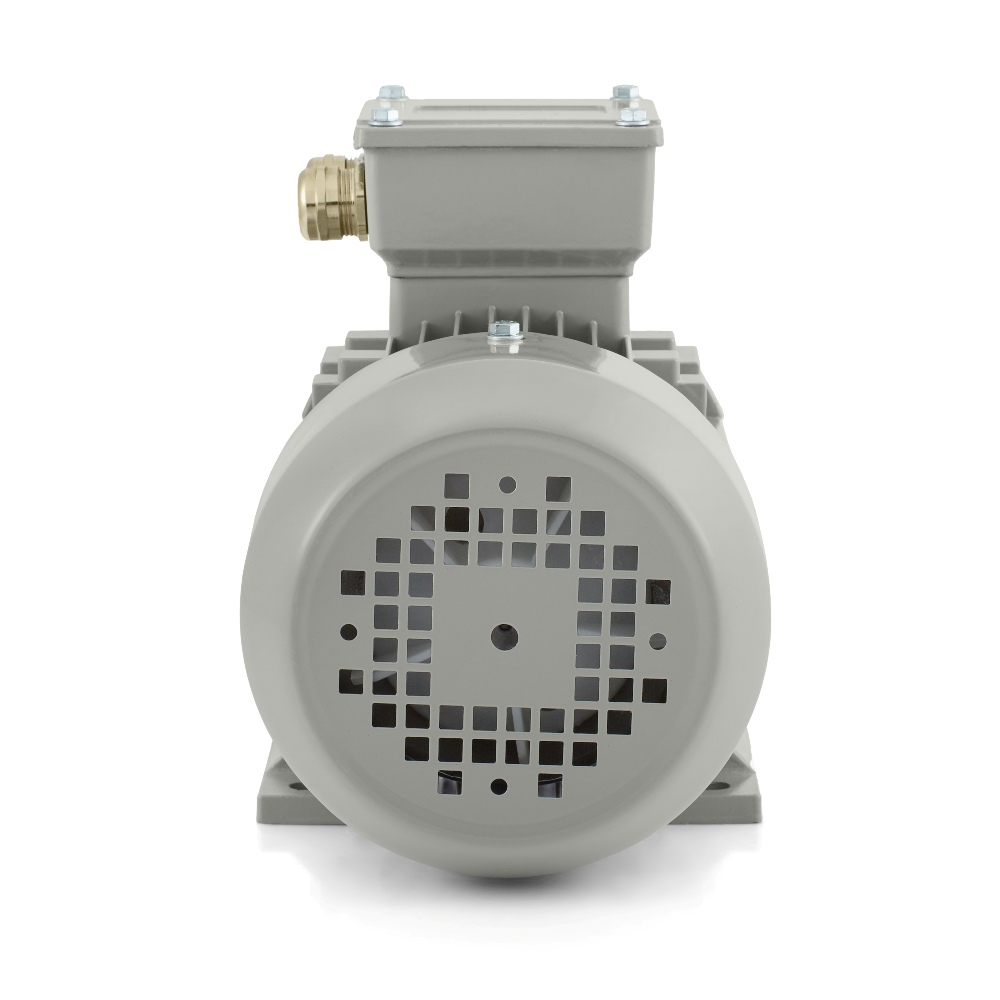

A hőstabilitást az IC411 hűtés biztosítja. A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ, ami megfelelő tartalékot jelent a mindennapi működéshez. A környezeti hőmérséklet legfeljebb +65 °C lehet, a motor pedig legfeljebb 1000 m tengerszint feletti magasságig használható. Az 1,0 szerviztényező és az S1, S2, S3, S4-S9 üzemmódok széles alkalmazási lehetőséget adnak ennek a modellnek. Az elektromos motor ezért folyamatos üzemben és olyan ciklikus folyamatokban is megbízhatóan működhet, ahol terhelés, szünet és ismételt indítás váltakozik.

Csapágyak, kiegyensúlyozás és vezérlés

A DE és az NDE oldalon egyaránt 6201-2Z csapágyak találhatók. A kenést a megfelelő hőmérsékleti osztályú 2. számú lítiumbázisú zsír biztosítja. A fél reteszes kiegyensúlyozás fontos szíjtárcsák, tengelykapcsolók és más erőátviteli elemek szerelésekor, ahol számít az egyenletes, nyugodt járás. A motor alkalmas DOL közvetlen indításra, frekvenciaváltós szabályozásra és lágyindítóval történő használatra. Ez a kombináció egyszerű beépítést tesz lehetővé a szokásos ipari megoldásokba, valamint olyan berendezésekbe is, ahol kíméletesebb indításra vagy a fordulatszám jobb üzemi illesztésére van szükség.

A motor mindkét forgásirányban működhet, ami bővíti a felhasználási lehetőségeket irányváltó mechanizmusokban, adagolómodulokban és váltakozó munkairányú technológiákban. A logisztika szintén praktikus. A csomagolási méret 235 × 140 × 185 mm, a csomagolt tömeg pedig 4,5 kg, így az installáció, a szerviz és a tárolás során a mozgatás egyszerű marad. Az 1AL OPTIMAL sorozaton belül az IM B3, IM B35, IM B5, IM B14, IM B34 beépítési formák érhetők el, ami segíti a különféle konstrukciós megoldásokba történő integrációt. Az 1AL-63M1-4 modell így kompakt ipari villanymotor, bevált minőséggel, jó kompatibilitással és nagyon jó ár-érték aránnyal.
