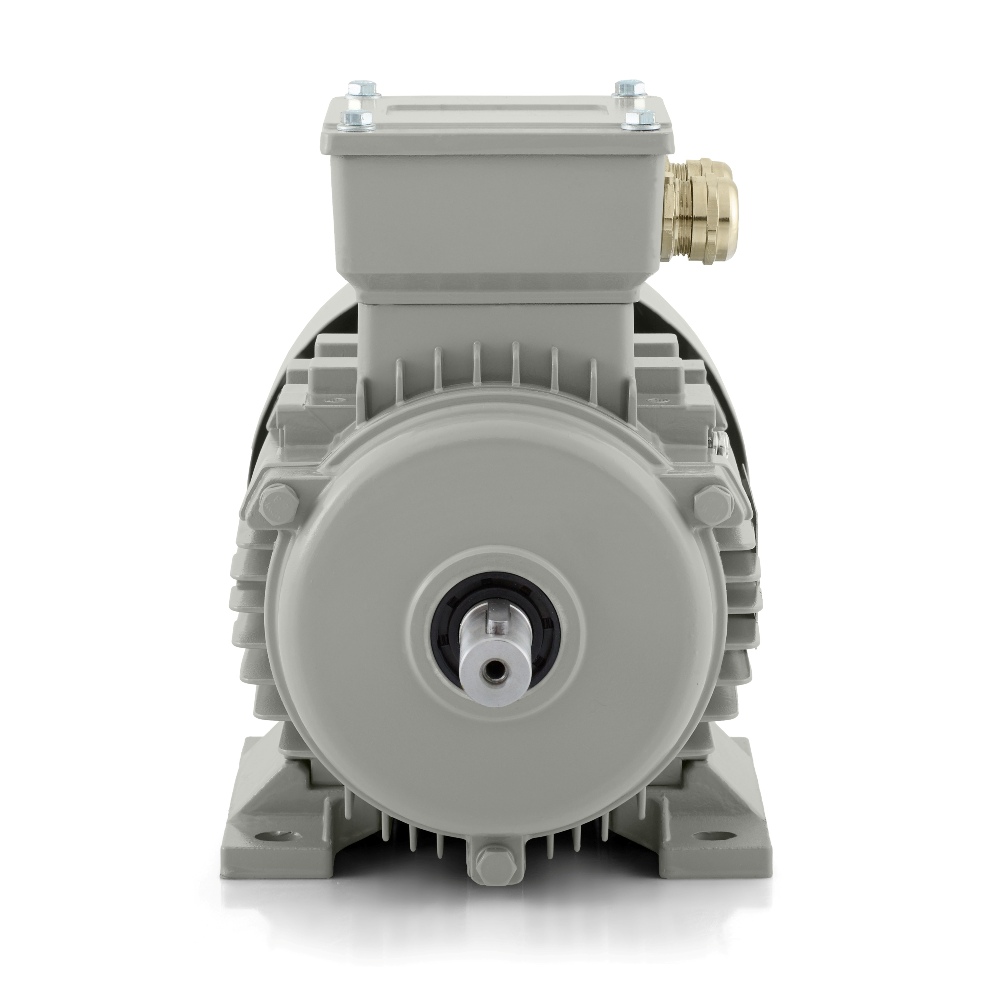

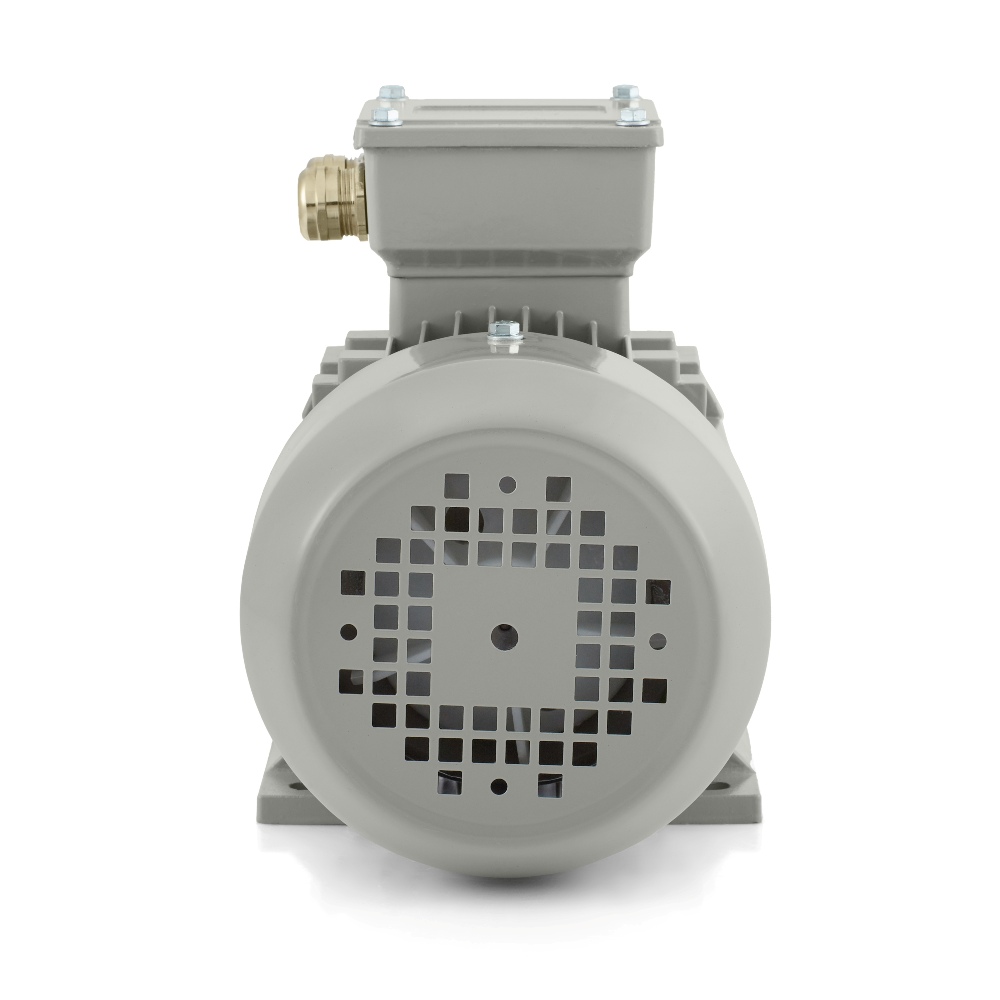

Elektromos motor 0,12 kW, 2700 ford./perc, 400 V, 1AL-562-2

1AL-562-2 0,12 kW elektromos motor kompakt berendezésekhez, ahol a hely és a megbízhatóság számít

Kisebb gépeknél gyakran nem csak maga a teljesítmény fontos. Ugyanilyen lényeges, hogy mennyi helyet foglal a hajtás, hogyan viselkedik a mindennapi üzemben, és gond nélkül beilleszthető-e olyan technológiába, amely rendszeresen, hosszú leállások nélkül működik. Pontosan ilyen környezetre készült a VYBO Electric 1AL-562-2 elektromos motorja. Ez egy háromfázisú aszinkron villanymotor 0,12 kW teljesítménnyel, 2700 ford./perc névleges fordulatszámmal és 2 pólusú kivitelben, 50 Hz frekvencián. A 230/400 V névleges feszültség és a delta/csillag kapcsolás megkönnyíti a szabványos háromfázisú rendszerekbe történő integrálást.

Az 56-os vázméret praktikus hajtássá teszi ezt a modellt olyan egységekhez, ahol korlátozott a beépítési hely, ugyanakkor stabil, gyors és egyenletes működésre van szükség. Ez a kombináció különösen fontos kompakt berendezésekben, segédmechanizmusokban és kisebb gyártási modulokban. A motor az 1AL OPTIMAL sorozat része, amely kiváló ár-érték arányáról, bevált minőségéről és számos iparágban való széles körű alkalmazhatóságáról ismert.

Amikor a hajtásnak gyorsan, felesleges kompromisszumok nélkül kell működnie

Az 1AL-562-2 modell legfontosabb előnye a kompakt kialakítás és a nagy fordulatszám kombinációja. A 2700 ford./perc névleges fordulatszám dinamikus karaktert ad a motornak, amely jól illik kisebb mechanikai mozgásokhoz, segédáttételekhez és olyan berendezésekhez, ahol a hajtás gyors reakciójára van szükség. A névleges áram 0,61 A 230 V-on és 0,35 A 400 V-on, ami segíti mind a táplálás tervezését, mind a helyes villamos méretezést.

A motor teljesítménytényezője 0,78, hatásfoka 64 %. Az indítási értékek szintén fontos szerepet játszanak. A 2,2-es indítónyomaték-arány, a 2,1-es billenőnyomaték-arány és az 5,2-es indítóáram-arány stabil alapot teremtenek olyan berendezésekhez, amelyeknek megbízhatóan kell indulniuk és ismétlődő ciklusokban is stabilan kell működniük. Kisebb hajtásoknál a kiszámítható indítás különösen fontos, mert az egész technológia egyenletes járását befolyásolja.

Gyártási, szerviz- és műszaki segédrendszerekhez is alkalmas

Ez az elektromos motor természetes választás minden olyan helyen, ahol kisebb teljesítményre, kompakt méretekre és hosszú távú megbízhatóságra van szükség. Jól használható kis szállítószalagokban, adagolókban, csomagolómodulokban, címkéző berendezésekben, válogatómechanizmusokban és adagolóegységekben. Kisebb ventilátorokban, elszívókban, segédszivattyúkban, könnyű keverőkben, töltőmodulokban, laboratóriumi berendezésekben, szervizsorokon, szerelőállomásokon és gyártási segédasztalokban is helyet kaphat.

Az ilyen alkalmazások előnye nem csak maga a teljesítmény, hanem főként a gyakorlati használhatóság. A motor kevés helyet foglal, mégis gyors működést és jó mindennapi használhatóságot kínál. Ez különösen fontos olyan technológiákban, amelyek szűk térben, vázszerkezetekben vagy olyan berendezésekben dolgoznak, ahol minden konstrukciós elemet hatékonyan kell kihasználni.

Tartósság standard és igényesebb üzemi körülményekhez

Az 1AL-562-2 standard és nehezebb üzemre egyaránt készült, alumínium vázzal. Az IP55 védelem ellenállást biztosít porral és vízsugárral szemben, ami ipari környezetben különösen fontos. A motor ezért megbízhatóan működhet műhelyekben, gyártócsarnokokban, műszaki helyiségekben és olyan üzemekben, ahol a szokásos külső hatásokkal szembeni ellenállás alapvető követelmény. Az IC411 hűtési mód egyenletes hőháztartást támogat, és segít stabilan tartani a működést terhelés alatt.

Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály professzionális ipari konstrukciónak felel meg. Az 1,0 szerviztényező a névleges üzemi feltételeken alapul, a motor pedig S1, S2, S3 és S4-S9 üzemmódokra alkalmas. A parabolikus vagy lineáris terhelési karakterisztika tovább növeli a használhatóságot olyan technológiákban, amelyeknél az üzemi ciklus során változó terhelési profilok jelentkeznek.

Nyugodt járás, amely az egész technológiát segíti

Kisebb hajtásoknál a járás minősége gyakran éppolyan fontos, mint a teljesítmény. Ez a modell 2,8 mm/s rezgési sebességgel működik A osztályban, zajszintje pedig 57 dB(A), ami csendes működést támogat. A gyakorlatban ez különösen kompakt gépeknél, segédmoduloknál vagy a kezelőhöz közelebb elhelyezett technológiáknál előnyös. A motor mindkét irányban foroghat, ami nagyobb rugalmasságot biztosít a mechanikai megoldás megtervezésénél.

A kiegyensúlyozás fél retesz alkalmazásával történik. A DE és NDE oldalon egyaránt 6201-2Z csapágyak vannak, kenésükhöz 2. számú lítiumbázisú kenőzsír szolgál. Ezek az elemek támogatják a megbízható működést, és jó alapot teremtenek a rendszeres használathoz a különféle berendezésekben, az egyszerű segédmechanizmusoktól a korszerűbb gyártósorok részegységeiig.

Az 1AL OPTIMAL sorozat rugalmassága beépítésnél és használatnál

A motor 2-M20X1.5 kábelbevezetéssel rendelkezik. A 220 × 130 × 175 mm csomagolási méret és a 4 kg csomagolt tömeg megkönnyíti a kezelést, tárolást és logisztikát szerviz vagy hajtáscsere során. A rotor 0,00023 kg·m² tehetetlenségi nyomatéka kiegészíti a motor indításkori és üzemállapot-változások alatti viselkedéséről alkotott képet.

Az 1AL OPTIMAL sorozat IM B3, IM B35, IM B5, IM B14 és IM B34 beépítési formákban érhető el, így különböző géptípusokban szélesebb telepítési lehetőségeket kínál. Előnyei közé tartozik a magas kompatibilitás, az első pajzs cserélhetősége, a kompatibilis lábak, a megerősített kapocsdoboz, a kapocsdoboz finomított IP55 védelme, az acél ventilátorburkolat, a jobb hűtési hatékonyság érdekében gondosan tervezett váz és a megerősített csapágyak. A motor alkalmas DOL indításra. Az adott technológia igényeitől függően frekvenciaváltóval vagy lágyindítóval is vezérelhető.

Kompakt motor professzionális alapokon

Az 1AL-562-2 elektromos motor gyors működést, kompakt vázat, IP55 védelmet és a VYBO Electric megbízható kivitelezését kínálja kisebb ipari berendezésekhez. Olyan technológiákban, ahol a helytakarékosság, a stabil működés és a mindennapi használat során elvárt tartósság fontos, praktikus és professzionális választást jelent, széles ipari felhasználhatósággal.
