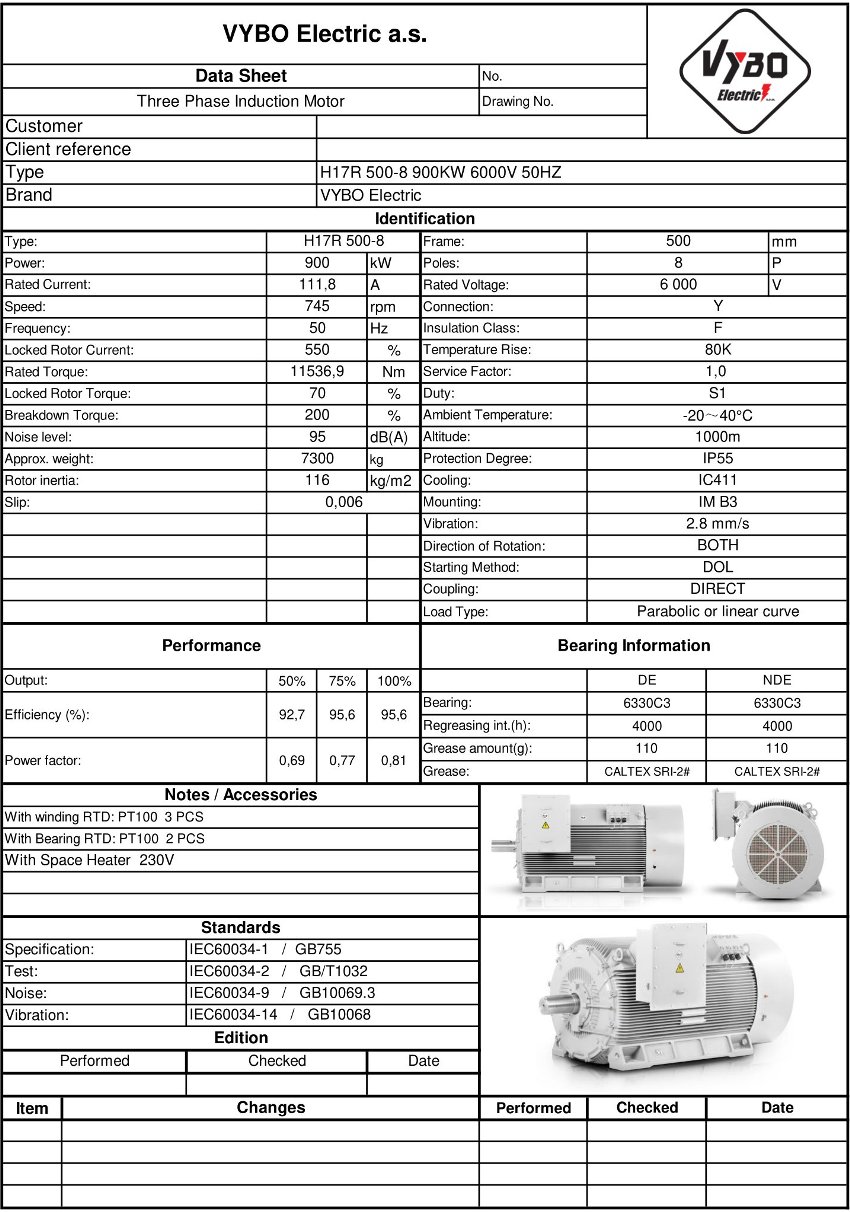

Háromfázisú elektromos motor: H17R-500-8 900KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 500-8 |
| Névleges teljesítmény (kW) | 900 |
| Keretméret (mm) | 500 |
| Pólusok száma | 8 |
| Névleges fordulatszám (ford./perc) | 746 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 109 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,83 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 11521 |
| Indítónyomaték aránya (LRT/RLT) | 1,0 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 5,3 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 46 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 6950 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | kérésre/kérésre |
| Kenőanyag | kérésre |
A H17R 500-B-8-6 kivitelű 750 ford./perc elektromos motor 900 kW teljesítményt ad olyan üzemekhez, ahol az energiahatékonyság valós megtakarításban és stabil technológiai működésben is megjelenik. Ez a VYBO Electric nagyfeszültségű motor nagy folyamat- és energetikai hajtásokhoz készült, amelyek megbízható nyomatékot, ésszerű veszteségeket és hosszú távú, felesleges leállások nélküli működést igényelnek.
Az IE4 Super Premium hatásfok különösen vonzó azoknak az üzemeltetőknek, akik folyamatos ciklusokban figyelik a fogyasztást és nagy terhelés mellett is kézben szeretnék tartani a költségeket. Ebben a kivitelben a 6000 V-os elektromos motor a nehézipar igényeit egyenletes indításra, változó terhelés melletti stabilitásra és hosszú technológiai sorokhoz megfelelő méretezésre helyezett hangsúllyal teljesíti.
750 ford./perc elektromos motor nehéz technológiai rendszerekhez
A 746 ford./perc névleges fordulatszámú nyolcpólusú elektromos motor jól alkalmazható ott, ahol a vonóerő és a szabályozott működés elsődleges a szükségtelenül nagy fordulatszámmal szemben. Az ebbe a kategóriába tartozó ipari 6 kV-os hajtásokat általában nagy üzemi terhelésű berendezésekhez használják, ahol pontos összehangolás szükséges hajtóművekkel, szivattyúkkal vagy kompresszortechnikával.
Kompakt 6 kV-os motor nagy integrációs tartalékkal
Az 500 mm-es tengelymagasság lehetővé teszi a beépítést olyan összeállításokba, ahol a fegyelmezett térkihasználás és a teljesítmény kompakt helyigényen belüli megtartása döntő. A kialakítás megfelel a nagy üzemek elvárásainak, amelyek teljes teljesítményt igényelnek H315-H560 keretekben a telepítési igény szükségtelen növelése nélkül. A gyakorlatban ez megkönnyíti a hajtások modernizálását és a régebbi egységek cseréjét a meglévő üzemekben.
A speciális védelem igényes környezetekben olyan körülmények között is támogatja a használatot, ahol gyakori a nedvesség, por vagy fokozott környezeti kitettség. Nehezebb környezetben működő technológiákhoz IP56, IP65, IP66 és IP67 változatok állnak rendelkezésre, amelyek lehetővé teszik a motor adott folyamathoz igazítását az összeállítás védelmének csökkentése nélkül.
Karbantartás és állapotfelügyelet hosszú üzemidők alatt
A VYBO Electric gyártó többéves tapasztalatra támaszkodik, ami a szervizkészség és a tekercselés-, illetve csapágyhőmérséklet megfelelő felügyeletének hangsúlyában jelenik meg. Olyan tartozékok is elérhetők, mint 6xPT100 a tekercselésben, 1xPT100 az NDE csapágyban, 1xPT100 a DE csapágyban, kondenzációgátló fűtés és 3xPTC termisztor, amelyek segítik a kohászat, vegyipar és vízgazdálkodás üzemeltetőit a hajtás jobb védelmében valós üzemi körülmények között.
Alkalmazás olyan folyamatokban, ahol a folytonosság döntő
A H17R 500-B-8-6 alkalmas vegyipari sorok keverőihez, cementgyári malmokhoz, energetikai centrifugálkompresszorokhoz, égetőművek fúvóihoz, nagy vízszivattyúkhoz, bányák szállítószalagjaihoz, hengerállványokhoz, nehéz gyártás extrudereihez, homogenizáló berendezésekhez és újrahasznosító sorok zúzóihoz. Minden ilyen alkalmazásban a stabil teljesítménygörbe segít csökkenteni a váratlan teljesítményesés kockázatát teljes terhelés mellett.
Az ilyen megoldást különösen akkor értékeli, ha a technológiának hosszú órákon át kell működnie, a terhelés ciklikusan változik és a leállások közvetlenül befolyásolják a termelést. Rendelje meg ezt az elektromos motort még ma, ha igényes üzemhez keres motort a hatásfok, megbízhatóság és nagy ipari összeállításokba való integrálhatóság hangsúlyával.
