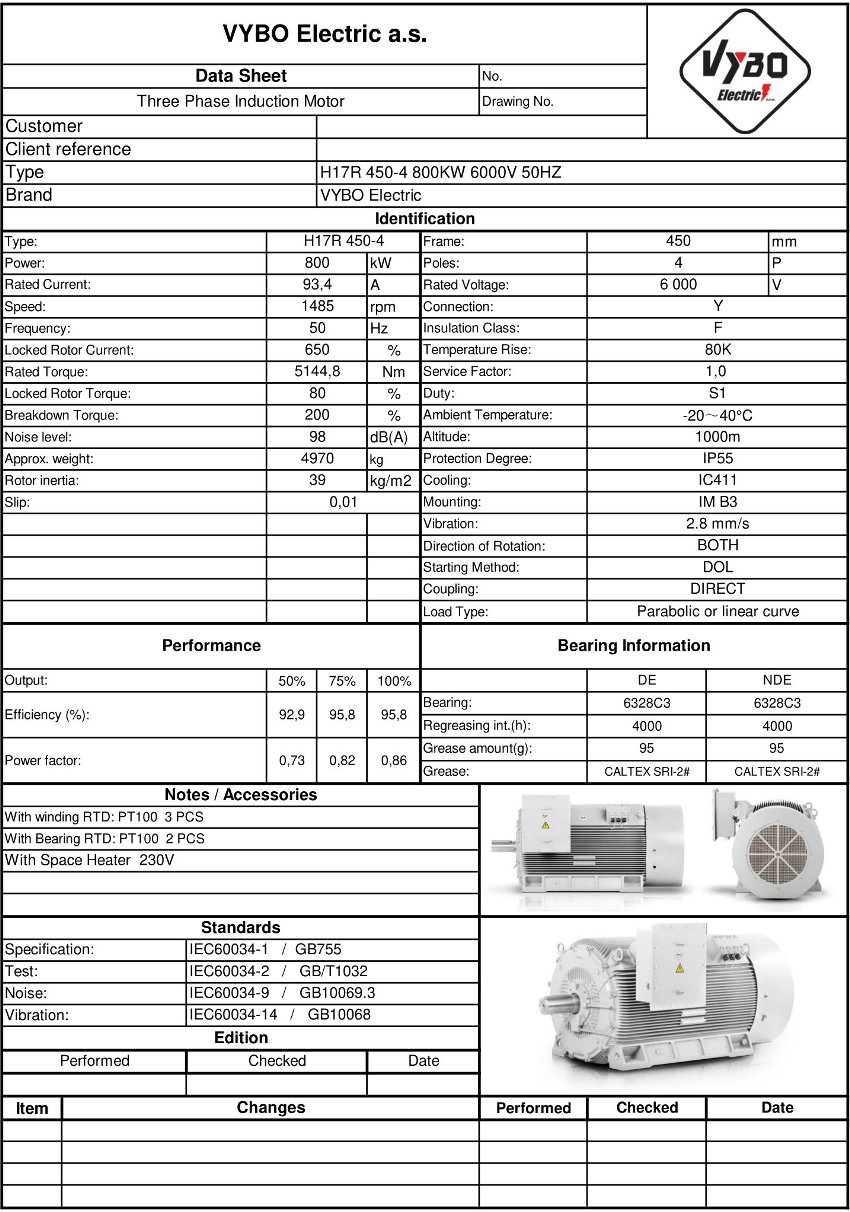

Háromfázisú elektromos motor: H17R-450-4 800KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 450-4 |
| Névleges teljesítmény (kW) | 800 |
| Keretméret (mm) | 450 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1488 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 89,4 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,9 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 5134 |
| Indítónyomaték aránya (LRT/RLT) | 0,69 |
| Billenőnyomaték aránya (BDT/RLT) | 2,5 |
| Indítóáram aránya (LRA/RLA) | 6,1 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 13 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5000 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6328-C3/6328-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
A H17R-450-A-4-6 egy 800 kW teljesítményű elektromos hajtásegység, amely nagy terhelésű üzemekben is az energiahatékonyság fenntartására készült. Ebben a kategóriában az 1500 ford./perc villanymotor jól alkalmazható mindenütt, ahol a sima indítás, a stabil nyomaték és a szükségtelen leállások nélküli hosszú távú működés döntő. A nagy gyárak üzemeltetői és az OEM-integrátorok számára egyaránt a nagyfeszültségű villanymotor olyan megoldást jelent, amely figyelembe veszi a folyamat folytonosságát, a szerviz rendelkezésre állását és a nagyobb technológiákba való ésszerű integrációt.
IE4 Super Premium hatásfok igényes ipari hajtásokhoz
Az IE4 Super Premium hatásfok kisebb veszteségeket eredményez terhelés alatt, ami olyan üzemekben érezhető, ahol minden megtakarított watt befolyásolja a teljes hajtás költségét. Ebben a kivitelben a 6 kV-os ipari hajtások hosszú üzemi ciklusokra és ismételt terhelés melletti stabil teljesítményre tervezett konstrukcióból profitálnak. A gyakorlatban ez kevesebb hőt jelent a rendszerben, kisebb hűtési igényt és a teljes sor energiaegyensúlyának jobb tervezhetőségét.
Kompakt 6000 V-os villanymotor helyigényes egységekhez
A 450 mm-es tengelymagasságú 6000 V-os villanymotor lehetővé teszi a teljesítmény olyan házban történő kihasználását, amely jól integrálható nagy gépegységekbe és technológiai blokkokba. A négy pólusú villanymotor megfelelő kompromisszumot kínál a fordulatszám és a nyomaték között, ami praktikus szivattyúk, kompresszorok és folyamatos terhelésű szállítószakaszok esetén. Ennek a koncepciónak köszönhetően a motor mindenütt megfelelő, ahol a hely, a szervizhozzáférés és a meglévő infrastruktúrához való egyszerű csatlakozás döntő.
Speciális védelem poros, nedves és agresszív környezetekben történő működéshez
Az igényes környezetekhez több védettségi szint érhető el, amelyek fokozott páratartalom, por vagy technológiai gőzök esetén is segítenek üzemben tartani a hajtást. Az ilyen megoldást különösen olyan üzemek értékelik, ahol a motor nyersanyagok, mosózónák vagy kültéri technológiai területek közelében található. A VYBO Electric sokéves ipari tervezési és szállítási tapasztalatára támaszkodik, ezért a konstrukció figyelembe veszi a valós üzemi feltételeket és a nagyobb egységekbe való integráció követelményeit is.
Motorkialakítás megbízható hosszú távú működéshez
A fontos üzemi paraméterek közé tartozik a 89,4 A névleges áram, az 1488 ford./perc névleges fordulatszám, az 5134 Nm névleges nyomaték és a 0,9 teljesítménytényező. A motor 96,1 % hatásfokkal működik, F szigetelési osztályú és B hőmérséklet-emelkedési osztályú, ami hosszú üzemelési időszakok alatt támogatja a stabilitást. A rézszalagból készült rotorkosár, a DE és NDE oldalon egyaránt alkalmazott 6328-C3 csapágyak, a 13,0 kg·m² rotor tehetetlenségi nyomaték és az 5000 kg tömeg robusztus alapot képeznek az igényes technológiai alkalmazásokhoz. Az indítónyomaték, a billenőnyomaték és az indítóáram információt ad a motor viselkedéséről nehéz berendezések indításakor és dinamikus terhelésváltozások során.
Alkalmazás folyamatos terhelésű technológiákban
A gyakorlatban ezt a modellt nagy centrifugálszivattyúk, technológiai kompresszorok, füstgázelszívó ventilátorok, kemencefúvók, vegyipari keverők, granulátorok, törőgépek, malmok, hengerlősorok, tekercselő állomások, szalagszállítók, tisztítódobok és vízkezelő technológiák hajtására használják. Ez az 1500 ford./perc villanymotor olyan alkalmazásokhoz is megfelelő, ahol a hajtástól azt várják, hogy a teljes műszak alatt stabilan reagáljon a terhelésváltozásokra. A VYBO Electric konstrukciójának köszönhetően a motor olyan projektekbe is beilleszthető, ahol a frekvenciaváltós szabályozással, az üzem szervizlogikájával és a pótalkatrészek hosszú távú elérhetőségével való pontos összehangolás döntő.
Ha hajtáskorszerűsítést vagy új OEM-projektet tervez, rendelje meg a H17R-450-A-4-6 modellt szükségtelen késedelem nélkül, hogy elegendő idő maradjon az integrációra és az üzembe helyezésre.
