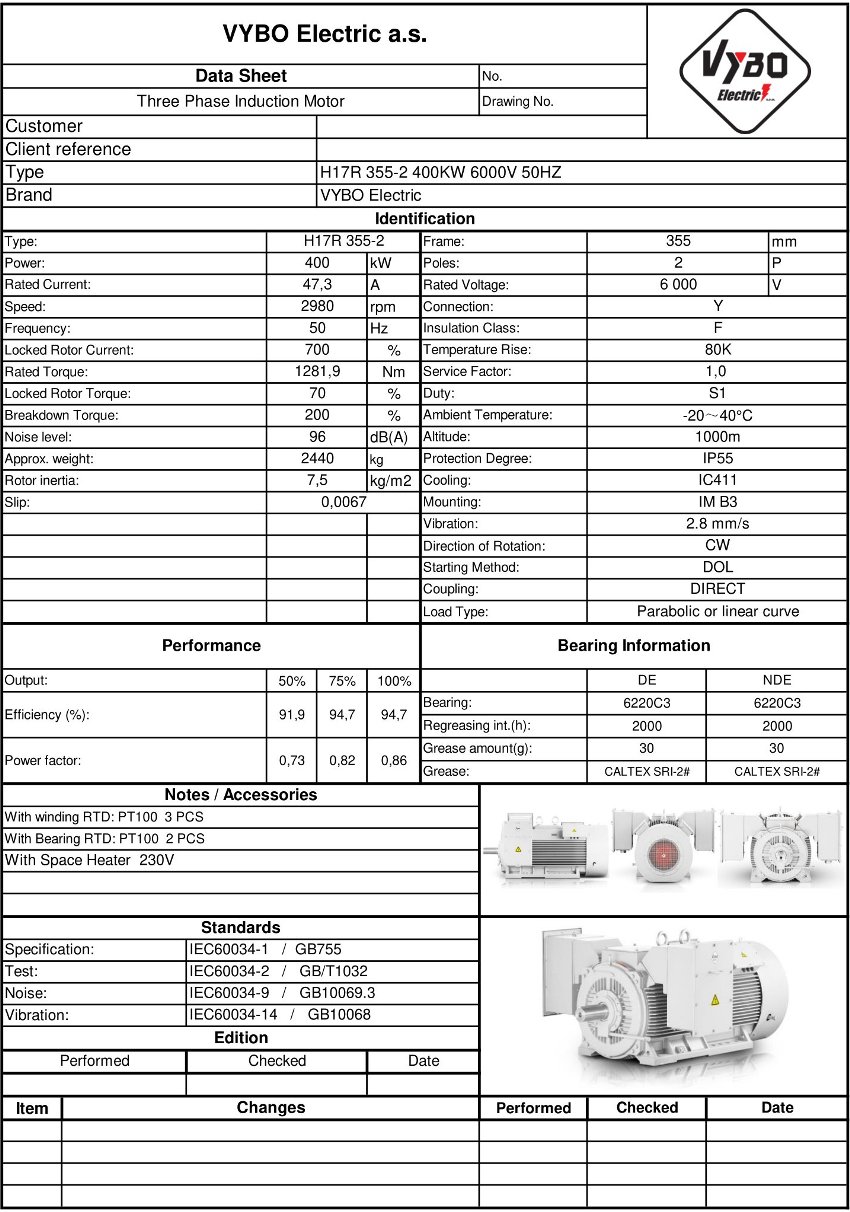

Háromfázisú elektromos motor: H17R-355-2 400KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 355-2 |
| Névleges teljesítmény (kW) | 400 |
| Keretméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2976 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 45 |
| Hatásfok 100%-os terhelésnél (%) | 95,5 |
| Teljesítménytényező 100%-os terhelésnél | 0,9 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 1284 |
| Indítónyomaték aránya (LRT/RLT) | 0,68 |
| Billenőnyomaték aránya (BDT/RLT) | 2,9 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 3,5 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 3160 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6317-C3/6317-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
H17R-355-B-2-6 nagy teljesítménysűrűséget biztosít olyan üzemekben, ahol korlátozott helyen nagy teljesítményre van szükség. Ez a 2900 ford./perc fordulatszámú elektromos motor 400 kW teljesítményű megoldás technológiai rendszerek hosszú távú terhelésére készült, ahol a stabil működés, a hőtartalék és a meglévő villamos infrastruktúrához való észszerű csatlakozás döntő fontosságú. A gyakorlatban ez kevesebb kompromisszumot jelent a hajtás tervezésekor és egyszerűbb integrációt a folyamatosan működő sorokba.
Kompakt 6000 V-os elektromos motor helyszűkével rendelkező hajtásokhoz
A HV elektromos motorok kategóriájában ez a modell azon megoldások közé tartozik, amelyek a teljes teljesítményt 355 mm-es keretbe képesek átvinni anélkül, hogy szükségtelenül növelnék a beépítési helyigényt. OEM-gyártók és gyárüzemeltetők számára egyaránt praktikus egy szivattyúállomás, szállítópálya-csomópont vagy keveréstechnológia korszerűsítésekor, ahol minden centiméter hely és minden állásidőben töltött óra számít. Ezért a 6000 V-os elektromos motor megfelelő olyan helyeken, ahol fontos a teljesítménysűrűség és a hajtás kompakt elrendezése.
Rézrotoros kialakítás és hőtartalék
A rotor kalickájában lévő rézszalag csökkenti a veszteségeket és javítja a hőelvezetést tartós terhelés mellett, ami különösen fontos gyakori indításokkal vagy ingadozó terheléssel járó üzemekben. Ez a megoldás a csapágyak és a tekercselés hosszú élettartamát egyaránt támogatja, mert megfelelő kialakítás mellett a motort kisebb hőterhelés éri. Nagy gyárakban ez stabilabb karbantartási tervezésben és a váratlan beavatkozások alacsonyabb kockázatában mutatkozik meg.
2900 ford./perc fordulatszámú elektromos motor feszültségválasztással különböző hálózatokhoz
A fő előny továbbra is az, hogy a motor a hajtáskoncepció megváltoztatása nélkül igazítható egy adott hálózathoz. A rendelkezésre álló 3 300 V, 6 000 V, 10 000 V és 11 000 V feszültségek megkönnyítik az alkalmazást eltérő energetikai infrastruktúrájú üzemekben. Ezt különösen azok az üzemek értékelik, amelyek szabványosítják a pótalkatrészeket, és egységes platformot szeretnének több termelési szakaszhoz.
- Cementklinker feldolgozására szolgáló gyártósorok.
- Elszívó ventilátorok kohászati üzemekben.
- Technológiai vízszivattyúk a vegyiparban.
- Kompresszorállomások technológiai levegőhöz.
- Ásványok zúzására és őrlésére szolgáló malmok.
- Ömlesztettanyag-szállítók kikötői terminálokon.
- Forgó keverők papírgyárakban.
- Víztelenítő és szivattyúegységek bányászatban.
Hőmérsékletmérés és üzemi felügyelet
A motor felszerelhető 6 x PT100 érzékelővel a tekercselésben, 1 x PT100 érzékelővel az NDE csapágyban, 1 x PT100 érzékelővel a DE csapágyban, páralecsapódás-gátló fűtéssel és 3 x PTC termisztorral. Ez a konfiguráció segít azokban az üzemekben, ahol a hőállapot pontos felügyelete szükséges, és ahol a tervezett leállásokat a tényleges üzemi körülmények alapján kezelik. A karbantartás számára ez praktikus alap a jobb diagnosztikához és az eltérések korábbi felismeréséhez.
Paraméterek a megbízható működéshez nagy gyárakban
A 45 A névleges áram, az 1284 Nm névleges nyomaték, a 95,5 % hatásfok és a 0,9 teljesítménytényező jó alapot ad a hajtástervezőknek a teljes egység méretezéséhez. A 6,7 % indítási arány és a 2,9 % maximális nyomatéki arány azt jelzi, hogy a motor olyan alkalmazásokhoz alkalmas, ahol a rendszernek terhelés alatti indításkor is kiszámíthatóan kell működnie. Az F szigetelési osztály a B hőmérséklet-emelkedéssel együtt támogatja a működést olyan környezetekben, ahol hosszú termelési ciklusok során nagyobb hőterhelés várható.
A 3160 kg-os tömeg, a rotor 3,500 kg·m² tehetetlenségi nyomatéka és a DE-, illetve NDE-oldalon egyaránt alkalmazott 6317-C3 csapágyak megerősítik a nagy igénybevételű ipari használatra szánt robusztus mechanikai koncepciót. Nagy technológiai rendszereknél az is fontos, hogy a VYBO Electric ágazatának legnagyobb vállalata Közép-Európában, ami a gyakorlatban nagy koordinációs igényű ipari projektek szállításában szerzett tapasztalatot jelent. E sorozat háromfázisú elektromos motor ezért természetesen illeszkedik olyan projektekbe, ahol nemcsak a teljesítményt, hanem a szerviz elérhetőségét és a hajtás hosszú távú stabilitását is figyelemmel kísérik.
Ha ezt a modellt szeretné beilleszteni projektjébe, vagy összehasonlítaná a megfelelő feszültségváltozatokat, lépjen kapcsolatba velünk.
