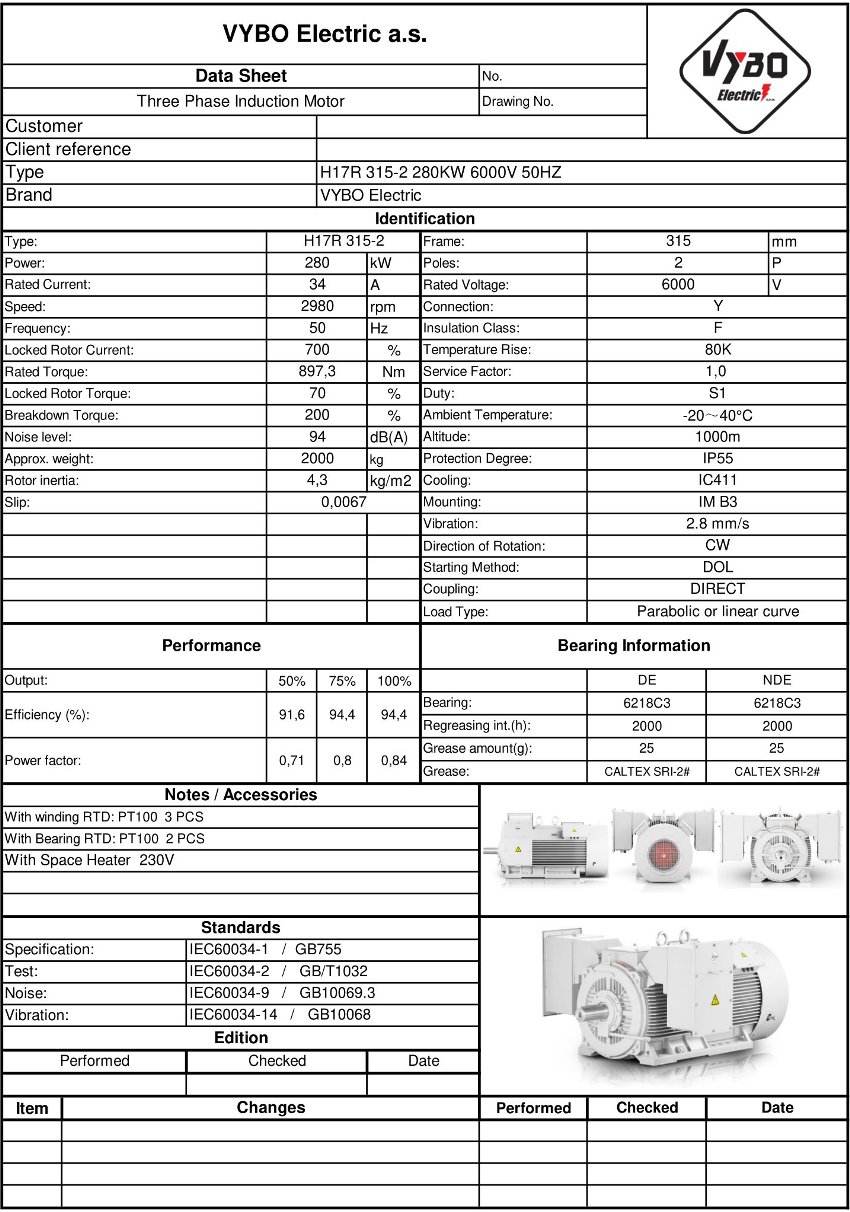

Háromfázisú elektromos motor: H17R-315-2 280KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 315-2 |
| Névleges teljesítmény (kW) | 280 |
| Keretméret (mm) | 315 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2976 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 31,6 |
| Hatásfok 100%-os terhelésnél (%) | 95 |
| Teljesítménytényező 100%-os terhelésnél | 0,9 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 899 |
| Indítónyomaték aránya (LRT/RLT) | 0,66 |
| Billenőnyomaték aránya (BDT/RLT) | 2,9 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 2,7 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2950 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6317-C3/6317-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
Nehézipari üzemben az számít, hogy a hajtás képes-e szükségtelen leállások nélkül mozgásban tartani a gyártósort. A modell H17R-315-E-2-6 teljesítménye 280 kW nagy teljesítménysűrűséget biztosít olyan alkalmazásokhoz, ahol a 2900 ford./perc fordulatszámú elektromos motor még nagyobb terhelés mellett és 6 000 V.
Kompakt 6000 V-os elektromos motor helyszűkös egységekhez
A 6000 V-os elektromos motor kompakt kialakítás segít egyszerűsíteni a kapcsolószekrények, alapok és szerviz-hozzáférés megtervezését. A gyakorlatban a nagy technológiai rendszerek OEM-gyártói ezt ott értékelik, ahol a teljes teljesítménynek olyan egységbe kell férnie, amely nem nehezíti meg a meglévő technológiába történő beépítést. Ezért ez a háromfázisú elektromos motor megfelel olyan hajtásokhoz is, amelyek energiatakarékosságot és gyakori beavatkozások nélküli hosszú távú működést igényelnek.
- Nagy áramlási ellenállású iszap- és technológiai szivattyúk.
- Gyártócsarnokok fő technológiai rendszereinek ventilátorai.
- Kompresszorok az energetikában és gázfeldolgozásban.
- Törőgépek cementgyárakban és kőfeldolgozó üzemekben.
- Hengerlő- és szállítósorok a kohászatban.
- Malmok és keverőegységek a vegyiparban és a feldolgozóiparban.
2 pólusú elektromos motor megfelelő fordulatszámmal az egyenletes folyamathoz
A 2 pólusú elektromos motor amelynek névleges fordulatszáma 2976 rpm olyan helyeken megfelelő, ahol a folyamat gyors gyorsítást, a teljesítményfokozatokhoz pontos csatlakozást és terhelés alatti egyenletes működést igényel. A névleges nyomaték 899 Nm olyan üzemmódokat támogat, amelyekben lökésszerű és tartós erők egyaránt stabilitásvesztés nélkül kerülnek át a hajtásra.
Rézrotor hosszú élettartamhoz folyamatos terhelés mellett
A rotorkalitka rézszalagjai csökkentik a veszteségeket és javítják a hőállóságot, ami hosszú termelési ciklusokban és ismétlődő indításoknál egyaránt megmutatkozik. Az alacsony üzemi veszteségeket a 95 % hatásfok és a 0,9teljesítménytényező is támogatja, így a hajtás igényes hálózati körülmények között hatékonyabban használhatja fel a villamos energiát.
Hőmérséklet-felügyelet a motor biztonságos működéséhez
A tekercselésben és a csapágyakban elhelyezett PT100 érzékelők fejlett hőmérséklet-felügyelete segít az üzemeltetőknek reagálni, mielőtt egy kis eltérés leállást okozna. A tömeg 2950 kg és a rotor tehetetlensége 2,700 kg·m²mellett ez olyan megoldás, amely hosszabb indítási idejű és fokozott csapágyvédelmi követelményű technológiai rendszerekben is fenntartja a fegyelmezett működést.
Szervizalap az üzemeltetők és OEM-projektek számára
Bevált gyártóként és forgalmazóként a VYBO Electric olyan megoldást szállít, amely nagy gyárak üzemeltetőinek gyakorlatához és OEM-integrátorok projektjeihez egyaránt illeszkedik. Az F szigetelési osztály, a B hőmérséklet-emelkedési osztály, a DE és NDE oldali 6317-C3 csapágyak, valamint a rendelkezésre álló tartozékok, köztük 6 x PT100 a tekercselésben, 1 x PT100 az NDE csapágyban, 1 x PT100 a DE csapágyban, páralecsapódás-gátló fűtés és 3 x PTC termisztor, megbízható alapot képeznek a hosszú távú üzembe történő integráláshoz.
Alkalmazás magasabb rendelkezésre állási követelményű környezetekben
A motor olyan technológiai rendszerekhez készült, ahol nemcsak a teljesítményt, hanem a folyamat stabilitását, a hőmérséklet-szabályozást és a szerviz kiszámíthatóságát is figyelik. E tulajdonságoknak köszönhetően jól teljesít olyan projektekben, ahol a hajtásnak folyamatos termelést kell támogatnia az üzemeltetési költségek szükségtelen növelése nélkül.
Megoldás hosszú távú ipari teljesítményhez
Ha egy 2900 ford./perc fordulatszámú elektromos motor igényes alkalmazásokhoz tartalékkal rendelkező modellt keres, H17R-315-E-2-6 műszaki alapot nyújt a megbízható működéshez, hatékony teljesítményhez és nagyobb technológiai rendszerekbe való könnyebb integráláshoz. Lépjen kapcsolatba velünk.
