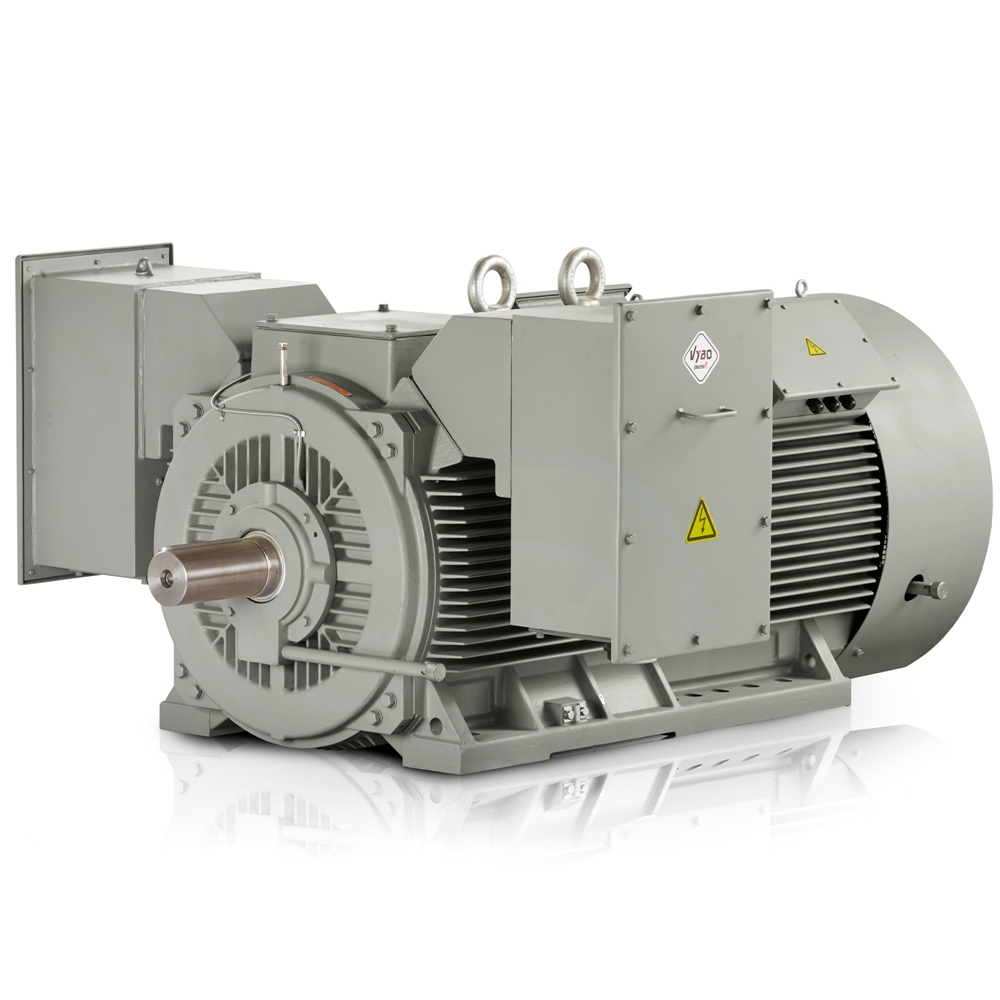

Háromfázisú elektromos motor: H17R-315-4 200KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17R 315-4 |
| Névleges teljesítmény (kW) | 200 |
| Keretméret (mm) | 315 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1479 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 6 000 |
| Kapcsolás | Y |
| Névleges áram (A) | 24,3 |
| Hatásfok 100%-os terhelésnél (%) | 94,3 |
| Teljesítménytényező 100%-os terhelésnél | 0,84 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 1291,4 |
| Indítónyomaték aránya (LRT/RLT) | 0,74 |
| Billenőnyomaték aránya (BDT/RLT) | 2,2 |
| Indítóáram aránya (LRA/RLA) | 5,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 4,2 |
| Tartozékok | |
| 6 x PT100 a tekercselésben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Páralecsapódás-gátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemi adatok | |
| Beépítési mód | IM B3 (más kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Rotorkalitka | rézrúd |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 1800 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6319-C3/6319-C3 |
| Kenőanyag | lítiumalapú, 2. osztály |
H17R-315-B-4-6 nagy teljesítménysűrűséget biztosít olyan üzemekben, ahol a helyigény, a megbízhatóság és a hosszú távú stabilitás döntő. Ez a 1400 ford./perc fordulatszámú elektromos motor 200 kW teljesítményével olyan 6 kV-os ipari hajtások megoldásaként készült, amelyeknek sima energiaátvitelre van szükségük felesleges leállások nélkül. A gyakorlatban különösen előnyös, hogy a kompakt 6000 V-os villanymotor H315-H560 vázakban is képes teljes teljesítmény leadására anélkül, hogy szükségtelenül bonyolítaná a gép vagy a kapcsolószekrény kialakítását.
A kialakítás a hosszú idejű, igényes körülmények közötti működés követelményeire épül. A négypólusú villanymotor 1479 ford./perc névleges fordulatszámot ér el, és olyan nyomatékot ad, amely mind nehéz technológiai rendszerek indításakor, mind állandósult üzemben segít. A 24,3 A névleges áram fontos a tápellátás, a védelem és a kábelnyomvonalak méretezésekor. A 94,3 %-os hatásfok és a 0,84 teljesítménytényező ésszerű energiafogyasztást támogat hosszú műszakok alatt, ami különösen folyamatos üzemben érzékelhető mind a közepes vállalatoknál, mind a nagy gyáraknál.
A rézszalaggal kialakított rotor hosszabb élettartamot támogat, miközben a veszteségek ellenőrzés alatt maradnak. A rotor rézötvözete hatékonyabban viseli a hőterhelést, így a motor ismétlődő terhelés mellett is tartalékot őriz meg és nagyobb ellenállással indul. Az F szigetelési osztály a B hőmérséklet-emelkedéssel együtt stabil működési feltételeket teremt azokon a gyártósorokon, ahol egész nap egyenletes teljesítmény szükséges. Az 1800 kg tömeg és a 4,2 kg·m² rotor-tehetetlenségi nyomaték robusztus egységre utal, amely olyan mérnökök számára is megfelelő, akiknek a rezgést, a gyorsulást és az egység mechanikai terhelését is figyelembe kell venniük.
1400 ford./perc fordulatszámú elektromos motor 6 kV-os ipari hajtásokhoz
A tervezők és üzemeltetők számára fontos, hogy a hajtás valós körülmények között is kompromisszumok nélkül használható legyen. A sorozat háromfázisú villanymotorja jól teljesít olyan alkalmazásokban, amelyek pontos csatlakozást igényelnek a technológiai rendszerhez, és ahol a pótalkatrészek és a szervizbeavatkozások hosszú távú elérhetősége döntő. A VYBO Electric több éves motortechnikai tapasztalatra épít, ami a konstrukciós részletekben és a szerkezeti stabilitásban is megmutatkozik.
Az igényes környezethez való védelem segít ott, ahol por, nedvesség vagy változó feltételek vannak jelen. IP56, IP65, IP66 és IP67 kivitelek is elérhetők, így a motor az adott telepítési helyhez és üzemmódhoz igazítható. Ez hasznos gyártócsarnokokban, szivattyúállomásokon és technológiai csomópontokban, ahol a motor védelme közvetlenül kapcsolódik a nem tervezett leállások kisebb kockázatához.
Rézrotor a hosszú élettartamért és kisebb veszteségekért
Ismételt indítások és hosszú távú terhelés során a rotor minősége jobban megmutatkozik, mint rövid tesztekben. A rézrotor növeli a hőterheléssel szembeni ellenállást és idővel csökkenti az energiaveszteségeket, amit minden olyan üzemeltető értékel, aki folyamatos termelésben minden kilowattóra költségét figyeli. A motor további felszerelésre is elő van készítve, például 6xPT100 a tekercselésben, 1xPT100 az NDE csapágyban, 1xPT100 a DE csapágyban, kondenzációgátló fűtés és 3xPTC termisztor, amelyek egyszerűsítik a gépállapot felügyeletét.
Ez a megközelítés különösen ott előnyös, ahol a hajtásnak gyakori kezelői beavatkozás nélkül kell működnie. Ugyanakkor segíti a karbantartás tervezését is, mert a hőmérséklet-diagnosztika és a csapágyfelügyelet lehetővé teszi az üzemeltetési eltérések időben történő felismerését. Így a motor jobban integrálható olyan sorokba, ahol stabil termelési ütem és előre tervezhető szervizintervallumok szükségesek.
Védelem igényes környezetekhez folyamatos termelésben
A robusztus konstrukció és a megfelelő védelem kombinációja biztonságot ad olyan környezetekben, ahol a hagyományos motorok gyorsabban kopnak. Ez a négypólusú villanymotor alkalmas szállítórendszerekhez, szivattyúkhoz, ventilátorokhoz és más, nagyobb üzemi terhelésű technológiai rendszerekhez. A mérnökök számára az is fontos, hogy a 315 mm-es váz megkönnyíti a meglévő egységekbe való beépítést, miközben helyet hagy a szervizmunkáknak.
- Keringtetővíz-szivattyúk energetikai üzemekben.
- Ventilátorok és fúvók ipari szárítósorokhoz.
- Nagy terhelésű szállítópályák kohászati termelésben.
- Malmok ásványi nyersanyagok feldolgozásához.
- Kompresszorállomások technológiai rendszerekben.
- Keverők a vegyiparban.
- Zúzók és válogatóberendezések újrahasznosító sorokon.
- Orsóhajtások és segédegységek nagy gyártócsarnokokban.
Pontos megoldás az Ön üzeméhez
Ha a teljesítményt, a tápellátást és a mechanikai csatlakozást konkrét technológiához kell hangolnia, vegye fel velünk a kapcsolatot, és elkészítjük az üzemeltetési követelményeinek megfelelő megoldást.
