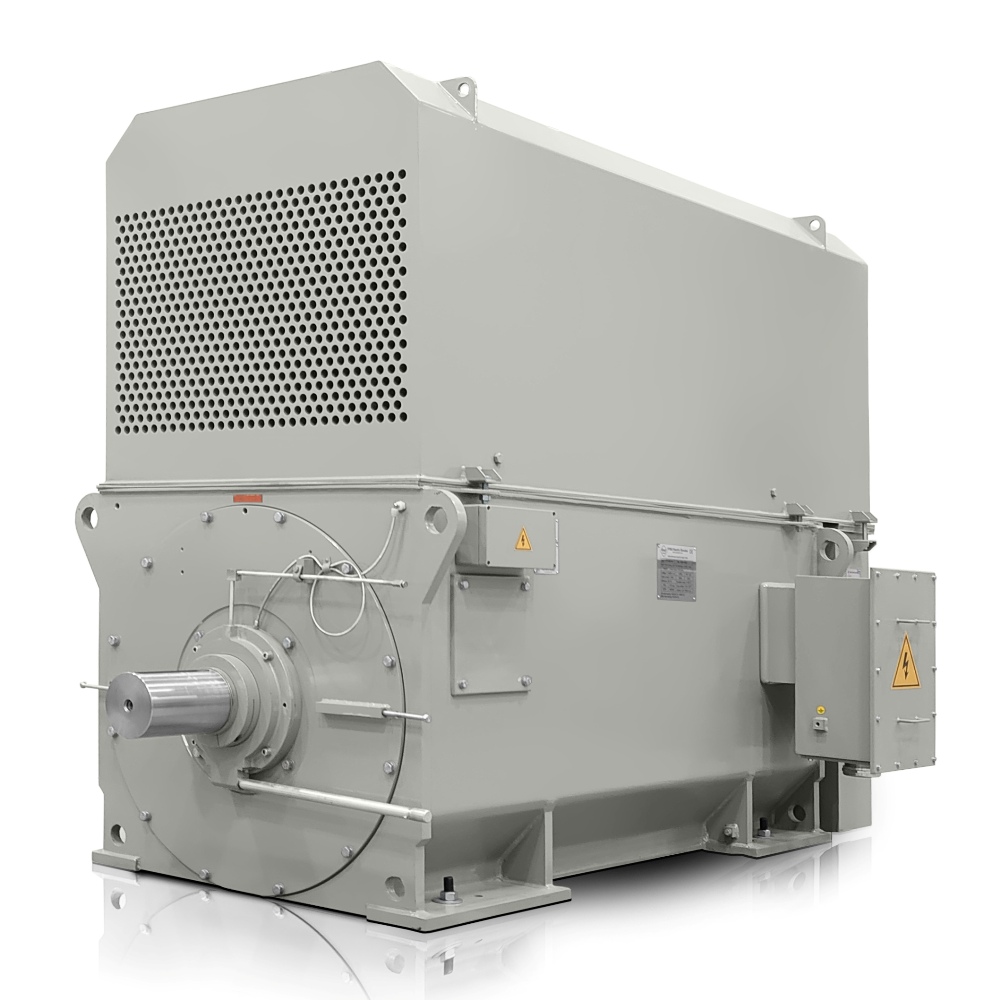

Háromfázisú villanymotor: H27R-4002-6 500KW 6000V 50HZ

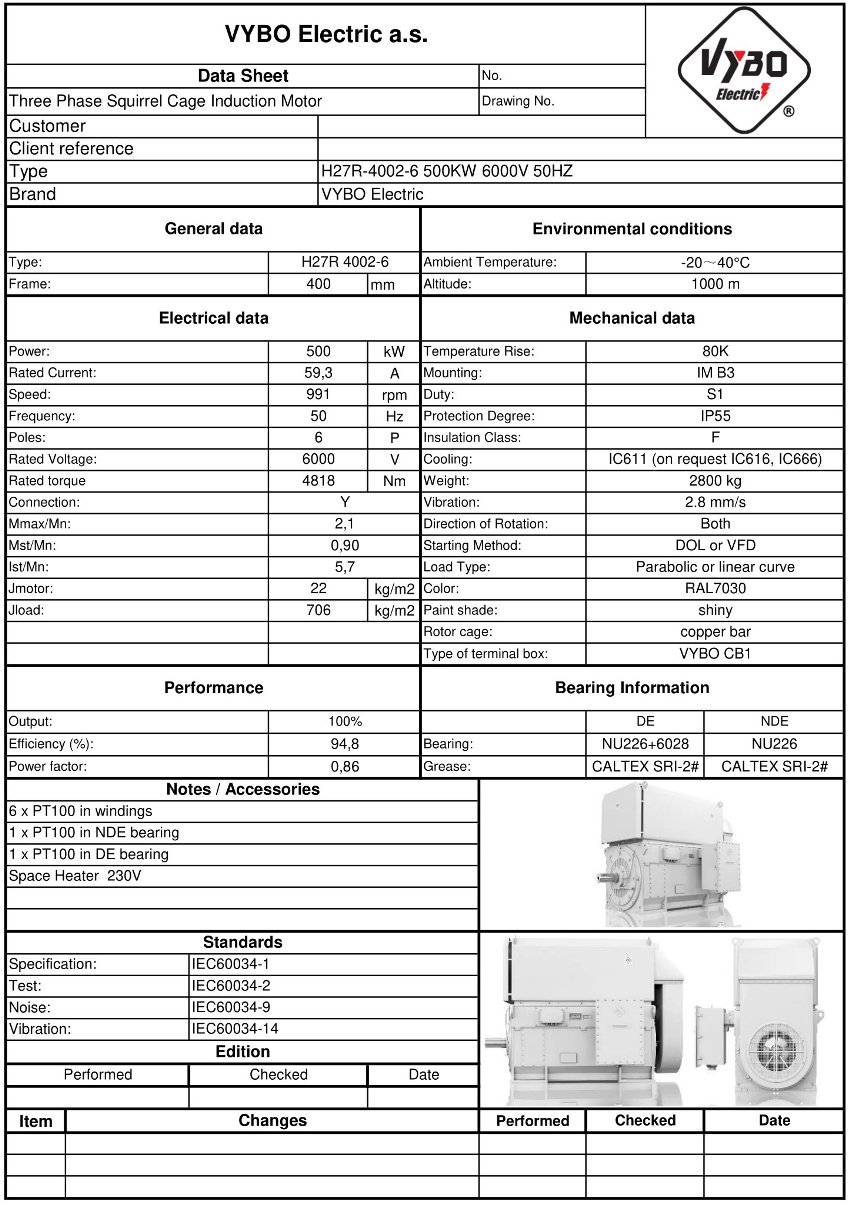

| Alapvető műszaki adatok | |
| Motortípus | H27R 4002-6 |
| Névleges teljesítmény (kW) | 500 |
| Vázméret (mm) | 400 |
| Pólusok száma | 6 |
| Névleges fordulatszám (rpm) | 991 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 59,3 |
| Hatásfok 100%-os terhelésnél (%) | 94,8 |
| Teljesítménytényező 100%-os terhelésnél | 0,86 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 4818 |
| Indítónyomaték aránya (LRT/RLT) | 0,90 |
| Billenőnyomaték aránya (BDT/RLT) | 2,1 |
| Indítóáram aránya (LRA/RLA) | 5,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 22 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 706 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2800 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6326-C3/6326-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
Azokban az üzemekben, ahol a folyamatos teljesítmény és a költségek ellenőrzése döntő, a H27R 4002-6-6 pontosan célzott megoldást kínál nehéz technológiai egységekhez. Ez az 500 kW-os villanymotor 6000 V feszültségre és 991 ford./perc névleges fordulatszámra készült, hogy segítsen csökkenteni az energiaveszteségeket hosszú távú terhelés alatt, miközben stabilan működik igényes ipari folyamatokban.
A H27R-HD-Modular sorozat koncepciója nagy hatásfokot robusztus mechanikai tartóssággal egyesít. Az IE4 Super Premium hatásfok gazdaságos működést támogat nagy terhelés mellett, a hegesztett acélváz pedig nagy merevséget biztosít kedvező, 2800 kg-os csomagtömeg mellett. Ez megkönnyíti a kezelést telepítéskor, és segít megőrizni a pontos geometriát igényes körülmények között is. Olyan kategóriában, ahol minden hatásfokszázalék számít, ez gyakorlati előny az energiaaudit és a hajtás hosszú távú megbízhatósága szempontjából is.
900 ford./perc fordulatszámú villanymotor nagy teljesítményű vonalak gazdaságos üzeméhez
A folyamatosan működő ipari egységek olyan megoldást igényelnek, amely jól kezeli a hőterhelést, a dinamikus változásokat és a szervizelhetőségi követelményeket. Ez a 6 pólusú villanymotor ezért olyan egységekhez alkalmas, ahol fontos a nyomaték, a hatásfok és a hosszú távú terheléssel szembeni ellenállás kiegyensúlyozott kombinációja. A 4818 Nm névleges nyomaték és az 59,3 A névleges áram együtt megbízható teljesítményátvitelt tesz lehetővé nagy tehetetlenségű technológiákban.
- A 991 ford./perc névleges fordulatszám egyenletes és stabil munkasebességet igénylő hajtásokhoz alkalmas.
- A 0,86 teljesítménytényező támogatja a hálózat hatékony kihasználását nagy motoregységekben.
- A 94,8 % hatásfok segít korlátozni az üzemi veszteségeket hosszú távú terhelés alatt.
- Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály tartalékot biztosít igényes hőviszonyokhoz.
A motor indításának és védelmének előkészítése a gyakorlatban is fontos. Az indítónyomaték a névleges nyomaték 0,9-szerese, a billenőnyomaték 2,1-szerese, az indítóáram pedig a névleges áram 5,7-szerese, ami segíti a tápellátás, a védelem és a terhelt technológiák mechanikai tartalékának tervezését. A 22,0 kg·m² rotor-tehetetlenség és a 706,0 kg·m² terhelési tehetetlenség fontos a szállítók, malmok vagy kompresszoregységek felpörgésének méretezésekor.
Műszaki felszereltség a folyamatos termelés megbízhatóságához
Ezen a teljesítményszinten a H27R-HD-Modular olyan környezetbe alkalmas, ahol nagy rendelkezésre állást és a technológiai egységbe való könnyebb integrációt várnak el. A sorozat alapfelszereltségként hővédelmet és felügyeletet alkalmaz, ami javítja a tekercselés és a csapágyak ellenőrzését, és támogatja az üzemi állapot korai diagnosztikáját. Megfelelő IC611 hűtéssel együtt a motor jól teljesít olyan alkalmazásokban, ahol hosszú távú stabilitás szükséges felesleges leállások nélkül.
- A tekercselésben és a csapágyakban lévő PT100 érzékelők pontos hőmérséklet-felügyeletet támogatnak.
- A PTC termisztorok javítják a védelmet hőterhelés esetén.
- A 230 V tápellátású kondenzációgátló fűtés segít korlátozni a nedvességet leállások alatt.
- A DE és NDE oldali 6326-C3 csapágyak hozzájárulnak a megbízható működéshez nagy teljesítményű egységekben.
Felhasználás hét tipikus ipari alkalmazásban
A gyakorlatban ilyen háromfázisú villanymotort használnak például cementmalmokban, nagy szivattyúállomásokon, kohászati üzemek elszívó ventilátoraiban, nehéz nyersanyag-szállítás szalagos szállítóiban, aggregátzúzókban, technológiai gáz kompresszoregységeiben és vegyipari keverőkben. Éppen ezekben a nagyfeszültségű ipari hajtásokban használható ki teljes mértékben a hatásfok, a mechanikai stabilitás és a megfelelő nyomatéktartalék kombinációja.
Megoldás nagy nagyfeszültségű hajtásokhoz
Az OEM gyártók és az üzemeltetők számára fontos, hogy a motor elektromos vagy mechanikai kompromisszumok nélkül illeszkedjen a kialakításba. A H27R 4002-6-6 ezért következetes alapot ad olyan hajtások tervezéséhez, ahol hosszú élettartamot, szabályozható veszteségeket és magas üzembiztonságot várnak el. A VYBO Electric márkával együtt modern, energiaigényes üzemekhez előkészített megoldás.
Lépjen kapcsolatba velünk, és műszaki támogatást kap az adott alkalmazáshoz megfelelő villanymotor kiválasztásához.
