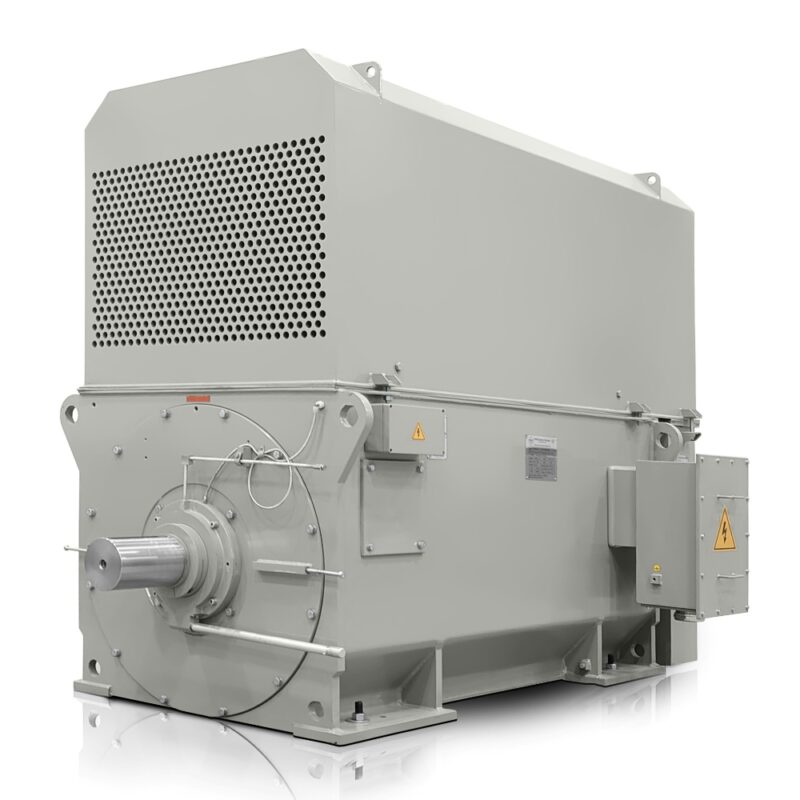

Háromfázisú villanymotor: H27R-3553-4 450KW 6000V 50HZ

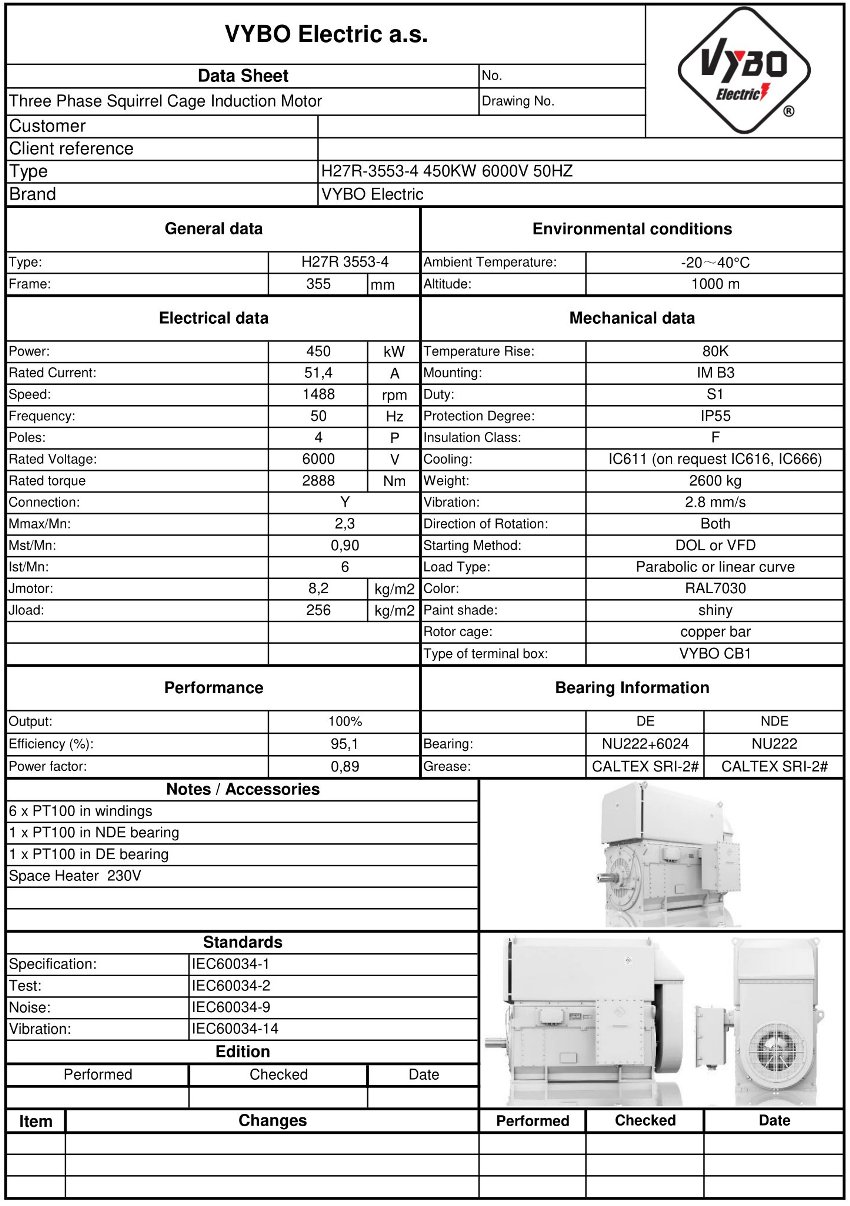

| Alapvető műszaki adatok | |
| Motortípus | H27R 3553-4 |
| Névleges teljesítmény (kW) | 450 |
| Vázméret (mm) | 355 |
| Pólusok száma | 4 |
| Névleges fordulatszám (rpm) | 1488 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 51,4 |
| Hatásfok 100%-os terhelésnél (%) | 95,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 2888 |
| Indítónyomaték aránya (LRT/RLT) | 0,90 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 8,2 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 256 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2600 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6322-C3/6322-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
Ennél a megoldásnál döntő a nagy terhelés melletti energiahatékony teljesítmény. A 450 kW teljesítményű H27R 3553-4-6 modell olyan üzemekhez készült, ahol stabil működés szükséges 1488 ford./perc névleges fordulatszámon, miközben az üzemeltetési költségeket ésszerű szinten kell tartani. Ez az 1500 ford./perc fordulatszámú villanymotor 95,1 %-os magas hatásfokot és 0,89-es teljesítménytényezőt biztosít, segítve a tápellátás és a hosszú távú terhelés veszteségeinek csökkentését.
Az IC611 levegő-levegő hűtés javítja az alkalmasságot igényes környezetben
Az IC611 hőcserélővel kialakított zárt hűtőkör elválasztja a motor belsejét a környező portól és korrozív szennyeződésektől, így alkalmas olyan helyekre, ahol a tiszta keringés és az aktív alkatrészek hosszabb élettartama elsődleges. Az F szigetelési osztállyal, a B hőmérséklet-emelkedési osztállyal és az állórész tekercsének VPI impregnálásával együtt olyan kialakítást hoz létre, amely jól ellenáll a rezgésnek, nedvességnek és az igényes indítási üzemmódoknak.
Paraméterek az energiaellátás, a védelem és a nyomatéktartalék tervezéséhez
A hajtás tervezésekor az 51,4 A névleges áram, a 2888 Nm névleges nyomaték és a 8,2 kg·m² rotor-tehetetlenségi nyomaték is fontos. A 256,0 kg·m² terhelési tehetetlenségi nyomaték gondos indítástervezést igényel, különösen ha a rendszer hosszú tengelysort vagy nagy üzemi tartalékot tartalmaz. Az indítónyomaték a névleges nyomaték 0,9-szerese, a billenőnyomaték 2,3-szerese, az indítóáram pedig a névleges áram 6-szorosa, ami fontos az indító- és védelmi elemek, valamint a transzformátortartalék kiválasztásakor. A gyakorlatban ezt a négypólusú villanymotort a hálózati követelmények szerint is értékelni kell, mivel a 6000 V követelményeket támaszt a védelmi koordinációval és a kábelvezetéssel szemben.
A kialakítás megfelel a nagy technológiák folyamatos üzemének
Az ipari rendszerek különösen értékelik az IE4 Super Premium hatásfok, a robusztus csapágyelrendezés és a pontosan tervezett hűtés kombinációját. A DE 6322-C3 és az NDE 6322-C3 csapágy támogatja a stabilitást hosszú távú működés során, míg a 2600 kg-os csomagtömeg megerősíti a nagy vázakba és alapokba történő telepítésre szánt robusztus kialakítást. Az üzemeltető számára ez kevesebb nem tervezett leállást és a teljes energiaköltség jobb ellenőrzését jelenti.
Ahol ez a nagyfeszültségű hajtás a legjobban alkalmazható
A tipikus alkalmazások közé tartozik a nagyfeszültségű villanymotor olyan sorokon és rendszerekben, ahol nagy teljesítmény, megbízható szabályozhatóság és hosszú élettartam szükséges gyakori szervizbeavatkozás nélkül.
- Fő ventilátorhajtások acélművekben.
- Kompresszorállomások technológiai levegőhöz.
- Nyersvízszivattyúk vízgazdálkodási rendszerekben.
- Centrifugálszivattyúk vegyipari termelésben.
- Malmok cementőrléshez.
- Adalékanyag-törők kőbányákban.
- Törősorok ércfeldolgozásban.
- Nagy terhelésű hosszú szalagos szállítók.
- Kemenceventilátorok energiatermelésben.
- Forgószárítók a papíriparban.
- Porleválasztó rendszerek szűréstechnológiákhoz.
- Keverők ipari közegeket tartalmazó tartályokban.
- Tekercselő állomások kohászati üzemekben.
- Extruderhajtások műanyaggyártásban.
- Folyamatkeverők nagy kapacitású reaktorokban.
Ha folyamatos üzemhez olyan motorra van szüksége, amelynél a hatásfok, a hűtés és a nagy technológiai rendszerrel való kompatibilitás a fő szempont, a H27R 3553-4-6 készen áll a projektalkalmazásra. Rendelje meg időben, hogy minimalizálja a tervezett bővítés vagy hajtáscsere alatti állásidőt.
