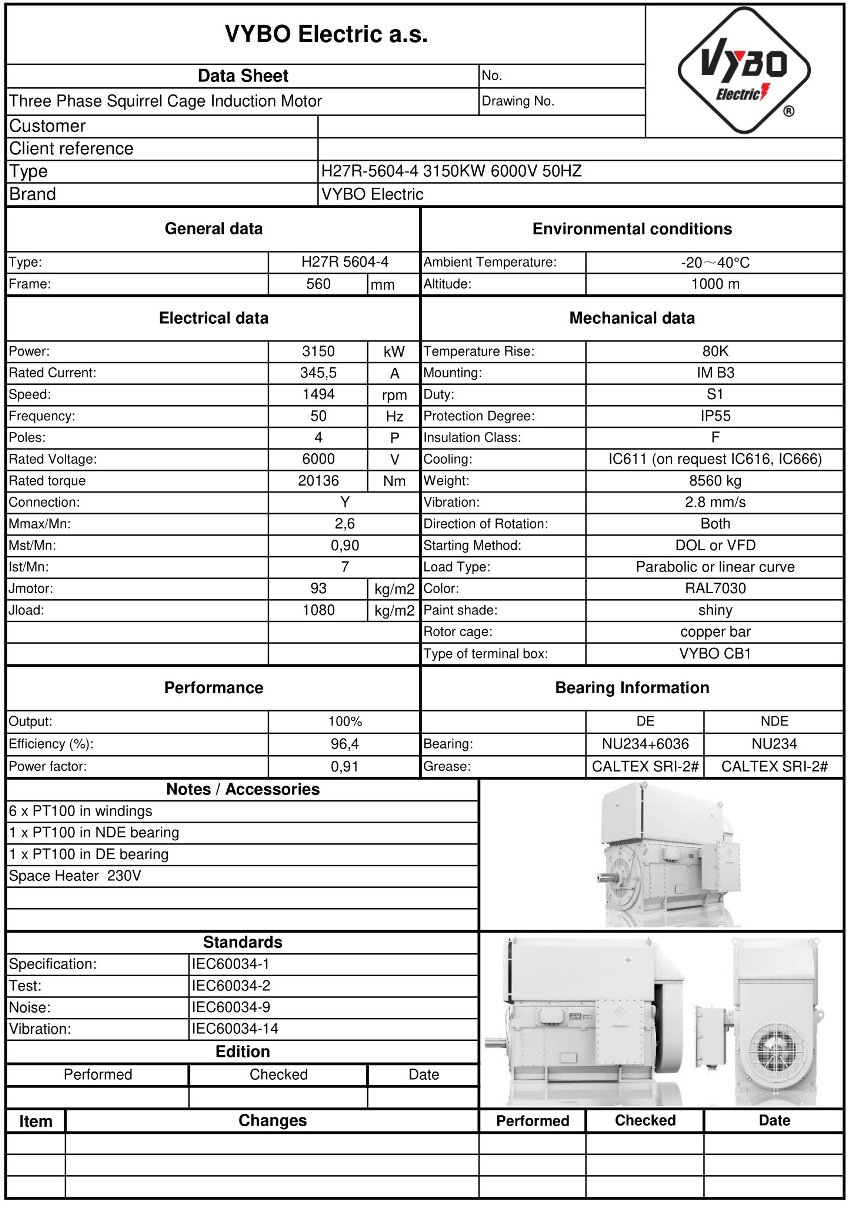

Nagyfeszültségű villanymotor 3150 kW, 1494 ford./perc, 6000 V, IC611, H27R 5604-4-6

A 3150 kW teljesítményű, 6000 V-os tápellátásra tervezett H27R 5604-4-6 villanymotor célja, hogy segítsen csökkenteni a nagy folyamategységek üzemeltetési költségeit, miközben hosszan tartó terhelés mellett is stabil teljesítményt tart fenn. Ez az 1494 ford./perc névleges fordulatszámú háromfázisú villanymotor az 1400 – 1500 ford./perc tartományba tartozik, így jól illeszkedik az állandó fordulatszámot és nagy üzembiztonságot igénylő hajtásokhoz.

Költségmegtakarítás nagy teljesítményű vonalak hosszú távú üzemében

A magas, 96,4 % hatásfok és a 0,91 teljesítménytényező javítja a hajtás energiamérlegét olyan környezetben, ahol minden veszteség megjelenik a villanyszámlában és a hűtési igényben. A 345,5 A névleges áram, a 20136 Nm névleges nyomaték és a robusztus kialakítás tartalékot biztosít a nehézipari folyamatos használathoz.

A hegesztett acélváz nagy merevséget biztosít a nagy hajtásokhoz alkalmas méretek mellett, és megkönnyíti a kezelést szállítás és telepítés során. A zárt IC611 levegő-levegő hűtés elkülöníti a motor belső környezetét a környező portól és agresszív gőzöktől, ezzel növelve az alkalmasságot igényes környezeti feltételekhez.

Nagy nyomatékigényre előkészített kialakítás

A nyomatékkarakterisztika az indító- és védelmi rendszerek tervezésénél is fontos. Az indítónyomaték a névleges nyomaték 0,9-szerese, a billenőnyomaték 2,6-szerese, az indítóáram pedig a névleges áram 7-szerese, így helyesen méretezhetők az indítóberendezések, a tápellátás és a védelmi relék nagy beépített teljesítményű hálózatokban. Nagyfeszültségű villanymotorként ez a modell olyan helyre alkalmas, ahol stabil nyomatéktartalékot és frekvenciaváltókkal, indítókkal vagy közvetlen hálózati indítással való megbízható koordinációt várnak el.

Rotor-kalicka és csapágyelrendezés hosszú élettartamhoz

A rézszalagból készült rotor-kalicka segít csökkenteni a villamos veszteségeket és jól kezeli az ismételt csúcsterhelések hőigénybevételét. A DE NU238-C3+6040-C3 és NDE NU230-C3 csapágy stabil megtámasztást biztosít a jelentős, 93,0 kg·m² rotor-tehetetlenségi nyomaték és 1080,0 kg·m² terhelési tehetetlenségi nyomaték mellett, ami különösen fontos nagy indítási és kifutási ciklusok során.

Felhasználás energiatermelésben, bányászatban és nyersanyag-feldolgozásban

Ez a 4 pólusú villanymotor sokféle nagy alkalmazáshoz alkalmas, ahol a megbízhatóság, a leállások közötti hosszú idő és a stabil terhelés melletti működés képessége döntő. A gyakorlatban nyersanyagmalmokhoz, kemenceventilátorokhoz, folyamatlevegő-kompresszorokhoz, hűtőkör-szivattyúkhoz, vegyi üzemek keverőihez, zúzókhoz, nagy nyomatékú szállítószalagokhoz, brikettáló présekhez, hengerlő vonalakhoz, kéntelenítő egységekhez, fúvókhoz, serleges felvonókhoz, keverődobokhoz, ércfeldolgozó berendezésekhez, valamint cement- és papírgyárak főhajtásaihoz használják. Ezekben az ágazatokban a motor pontos méretezése segít korlátozni a nem tervezett állásidőt és támogatni a stabil termelést.

Műszaki feltételek igényes környezetben való működéshez

Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály kedvező alapot biztosít a tekercselés hosszú távú tartósságához ipari terhelés mellett. A 8560 kg csomagtömeg a nagy technológiákhoz szánt masszív kialakítást igazolja, ahol szilárd alap, pontos telepítés és felesleges szervizelés nélküli tartós működés szükséges.

Mire összpontosít a hajtás műszaki tervezése

A hajtás tervezésekor a teljesítmény és a feszültség mellett javasoljuk a rendszer tehetetlenségének, a terhelési karakterisztikának és a szükséges túlterhelés-védelemnek a figyelembevételét. A H27R 5604-4-6 ezért olyan projektekhez alkalmas, amelyek energiahatékony nagy hajtást igényelnek, és a megbízható indítást, a stabil működést és az alkatrészek hosszú élettartamát helyezik előtérbe. Ha főhajtás korszerűsítését vagy cseréjét tervezi, használja ki az ajánlatot, és válasszon olyan megoldást, amely nagyobb technológiai rendelkezésre állást és alacsonyabb üzemeltetési költségeket támogat.

Teljesítmény nagy ipari egységekhez, hosszú szervizintervallummal

A magas hatásfok, a robusztus váz, a hatékony hűtés és a jól megtervezett rotor kombinációja ezt a modellt megfelelő választássá teszi nagyfeszültségű ipari hajtásokhoz. Helyesen tervezett kapcsolódó komponensekkel a motor segít fenntartani a termelés ritmusát, csökkenteni a meghibásodások kockázatát és biztosítani a beépített teljesítmény hatékony kihasználását a berendezés teljes életciklusa alatt.
