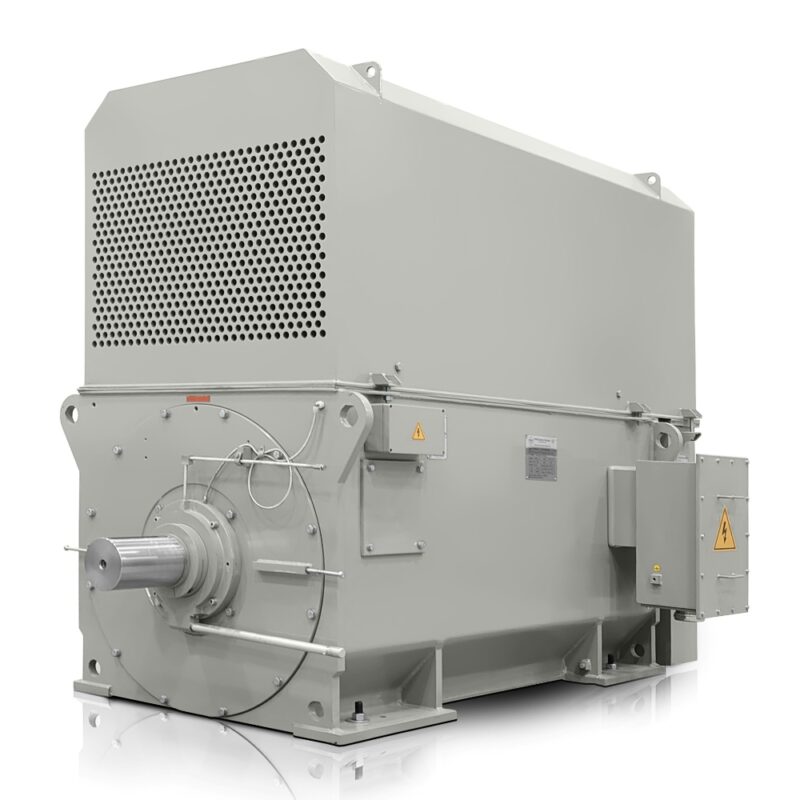

Háromfázisú villanymotor: H27R-5602-6 2000KW 6000V 50HZ

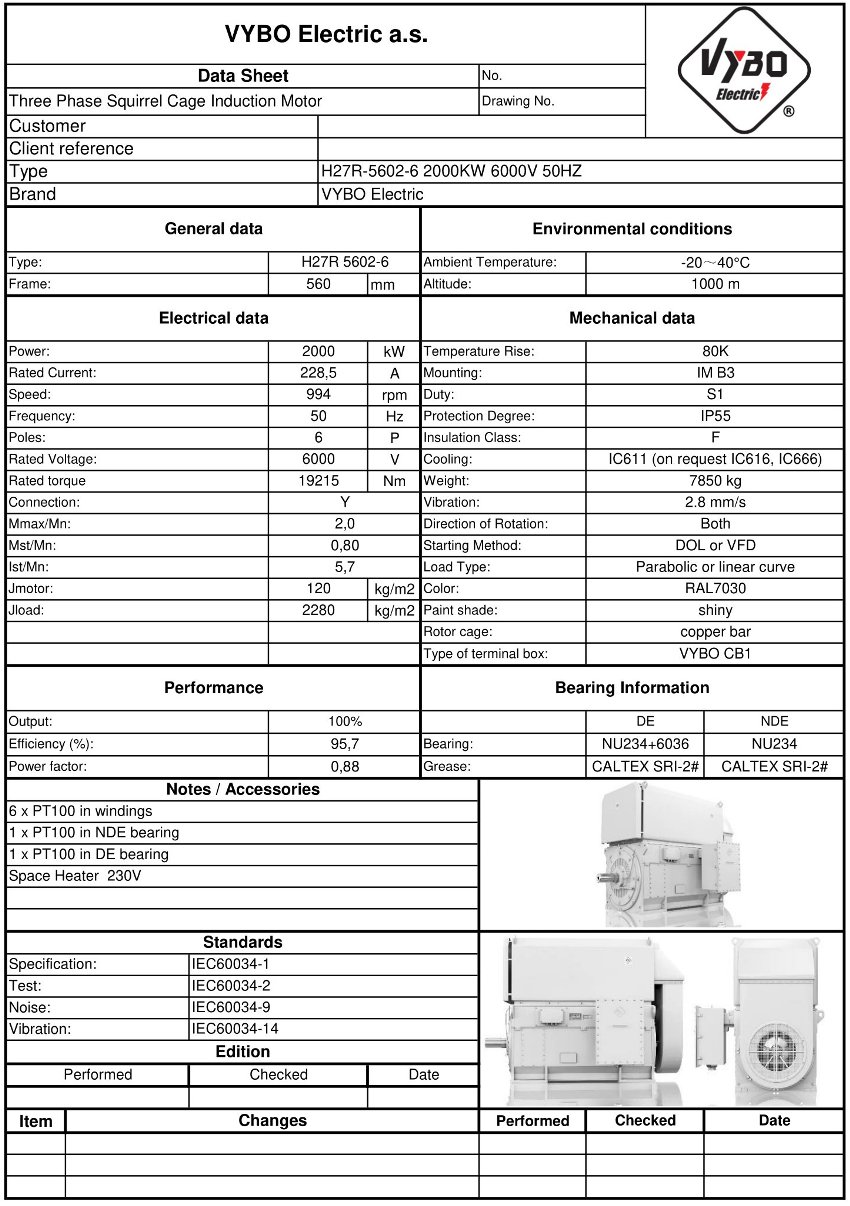

| Alapvető műszaki adatok | |
| Motortípus | H27R 5602-6 |
| Névleges teljesítmény (kW) | 2000 |
| Vázméret (mm) | 560 |
| Pólusok száma | 6 |
| Névleges fordulatszám (rpm) | 994 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 228,5 |
| Hatásfok 100%-os terhelésnél (%) | 95,7 |
| Teljesítménytényező 100%-os terhelésnél | 0,88 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 19215 |
| Indítónyomaték aránya (LRT/RLT) | 0,80 |
| Billenőnyomaték aránya (BDT/RLT) | 2,0 |
| Indítóáram aránya (LRA/RLA) | 5,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 120 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 2280 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 7850 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU238-C3+6040-C3/NU230-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A H27R-HD-Modular sorozat olyan hajtásokhoz készült, ahol a megbízható működés és az alacsonyabb életciklus-költség meghatározó. A H27R 5602-6-6 egy 900 ford./perc villanymotor 2000 kW teljesítménnyel, amely stabil alapot biztosít nagy technológiai egységekhez 6000 V-os hálózaton, és csökkenti a szervizbeavatkozások és leállások iránti igényt.
A robusztus váz hegesztett acélszerkezetet használ, amely nagy merevséget ötvöz a nagy egységek szállítása és telepítése közbeni könnyebb kezelhetőséggel. Az IC611 levegő-levegő hűtéssel együtt a motor belseje elszigetelt marad a környezettől, támogatva a működést poros és korrozív szempontból igényes körülmények között.
Az üzemeltetés gazdaságossága energiaigényes üzemekben is fontos. A 95,7 % hatásfok és a 0,88 teljesítménytényező segíti a betáplált villamos energia jobb hasznosítását, míg a 228,5 A névleges áram és a 19215 Nm névleges nyomaték elegendő tervezési tartalékot ad a tápellátás és a hajtott géphez való mechanikai kapcsolat megtervezéséhez.
A rotor rézrudakból készült kalitkát alkalmaz, amely alacsony villamos veszteséget, jó hőviselkedést és hosszú élettartamot támogat nehéz ipari üzemben. Ez a háromfázisú villanymotor 0,8-szeres névleges nyomatékú indítónyomatékkal, 2-szeres névleges nyomatékú billenőnyomatékkal és 5,7-szeres névleges áramú indítóárammal működik, ami megkönnyíti a védelem tervezését és a tápellátási elemek méretezését.
Nagyobb energiahatékonyság nagy hajtásokhoz
A HV villanymotorok kategóriájában az energiahatékonyság különösen ott kulcsfontosságú, ahol a motor hosszú órákon át stabil terheléssel működik. A H27R-HD-Modular F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ, így a hőtartalék igényes folyamatciklusokban is megfelelő marad.
Hatpólusú villanymotor folyamat- és energetikai technológiához
Ez a hatpólusú villanymotor nagy szivattyúkhoz, ventilátorokhoz, kompresszorokhoz és más nehéz egységekhez készült megoldások közé tartozik. A 994 ford./perc névleges fordulatszám, a 120,0 kg·m² rotor-tehetetlenség és a 2280,0 kg·m² terhelési tehetetlenség jó alapot biztosít a mechanikai indítás tervezéséhez és a rendszer dinamikájának szabályozásához.
Csapágyak és mechanikai tartósság hosszú üzemben
A csapágyrendszer hosszú távú működésre készült, a stabilitásra és a szervizelhetőségre helyezve a hangsúlyt. A DE oldalon NU238-C3+6040-C3 kombináció, az NDE oldalon NU230-C3 csapágy található, ami nagy radiális terhelés mellett is támogatja a megbízható üzemet.
Tipikus alkalmazás a nehéziparban
A H27R 5602-6-6 elsősorban a következő alkalmazásokban használatos:
- Olaj- és petrolkémiai üzemek fő centrifugálszivattyúinak hajtása.
- Kompresszorállomások technológiai gázokhoz és műszaki közegekhez.
- Nagy ventilátorok és fúvók energiatermelésben és metallurgiában.
- Cementipari malmok és zúzósorok.
- Erősen terhelt bányászati szállítószalagok.
- Bányászati zúzók és osztályozósorok.
- Nagy vízgazdálkodási egységek levegőztetői és keverői.
- Cellulóz- és papíripari folyamathajtások.
Pontosabb méretezés üzemhez és telepítéshez
A 7850 kg csomagolási tömeg jól megtervezett logisztikát igényel, ugyanakkor megerősíti a nagy ipari telepítésekhez alkalmas robusztus konstrukciót. A gyakorlatban ez a szállítás, az emelési műveletek és az alapkeretbe való elhelyezés egyszerűbb megtervezését jelenti.
Használja ki az ajánlatot nagy teljesítményű projekthez
Ha megbízható nagyfeszültségű villanymotorra van szüksége igényes technológiai egységhez, a H27R 5602-6-6 a hatékony működés, a szilárd konstrukció és a nagy hajtásokba való egyszerű integráció kombinációját kínálja. Használja ki a VYBO Electric ajánlatát, és szerezzen olyan megoldást, amely támogatja a hosszú élettartamot és az alacsonyabb üzemeltetési költségeket.
