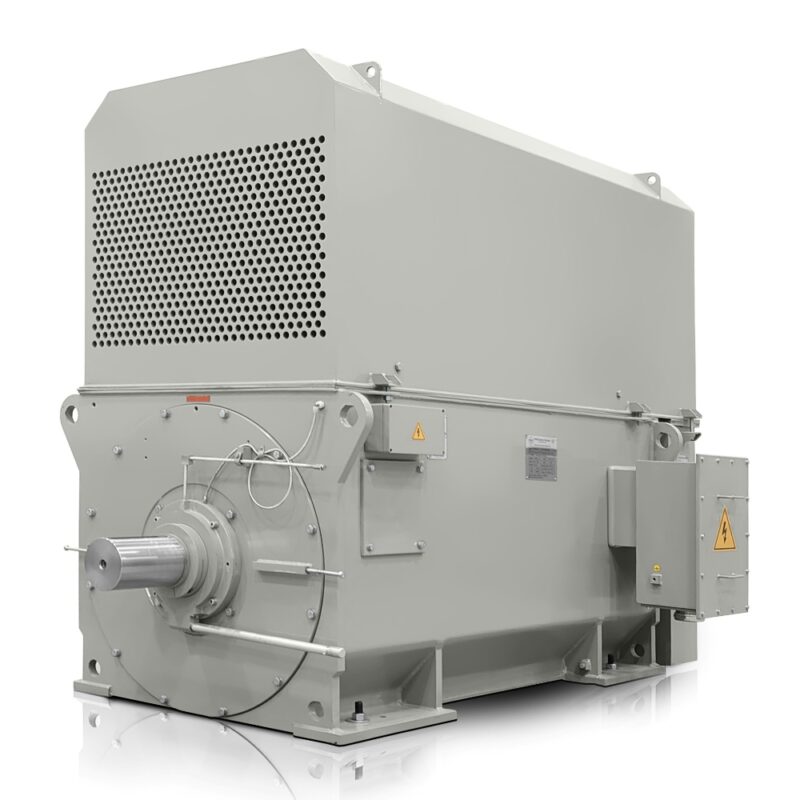

Háromfázisú villanymotor: H27R-5001-4 1400KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 5001-4 |
| Névleges teljesítmény (kW) | 1400 |
| Vázméret (mm) | 500 |
| Pólusok száma | 4 |
| Névleges fordulatszám (rpm) | 1492 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 156,4 |
| Hatásfok 100%-os terhelésnél (%) | 96 |
| Teljesítménytényező 100%-os terhelésnél | 0,9 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 8961 |
| Indítónyomaték aránya (LRT/RLT) | 0,80 |
| Billenőnyomaték aránya (BDT/RLT) | 2,4 |
| Indítóáram aránya (LRA/RLA) | 6,2 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 51 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 684 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5640 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU238-C3+6040-C3/NU230-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
Az 1400 kW teljesítményű H27R 5001-4-6 villanymotor nagy ipari hajtásokhoz készült, ahol a stabil működés, a hatékony energiafelhasználás és a hosszú üzemciklusok alatti megbízhatóság döntő. Ez az 1400 ford./perc villanymotor 1492 ford./perc névleges fordulatszámon működik, 96 % hatásfokot és 0,9 teljesítménytényezőt ér el, ami a gyakorlatban kisebb üzemi veszteségeket és gazdaságosabb működést jelent a nehézipari hajtástechnikában.
Gazdaságos működés nagy terhelés mellett
A kialakítás folyamatos terhelésre készült olyan alkalmazásokban, amelyek nagy energiahatékonyságot és a folyamathoz való pontos illesztést igényelnek. Az IE4 szint különösen akkor támogatja a gazdaságos folyamatos üzemet, ha a motor hosszú órákon át stabil vagy változó terheléssel működik. A 156,4 A névleges áram és a 8961 Nm névleges nyomaték tartalékot biztosít a robusztus folyamathajtások számára, amelyeknek terhelési csúcsok alatt sem szabad teljesítményt veszíteniük.
Stabil indítás és hajtásvédelem
Az indítás és a védelem tervezésekor figyelembe kell venni a névleges nyomaték 0,8-szorosának megfelelő indítónyomatékot, a névleges nyomaték 2,4-szeresének megfelelő billenőnyomatékot és a névleges áram 6,2-szeresének megfelelő indítóáramot. A gyakorlatban ez megkönnyíti a tápellátás, a védelmi berendezések és az elosztóhálózattal való koordináció megválasztását, különösen nagy tehetetlenségű, nagy forgó rendszerek esetén.
- A teljesítményparaméterek támogatják a nagy szivattyúk egyenletes működését, ahol fontos a nyomásstabilitás és a hosszú távú megbízhatóság.
- Zúzóvonalakon a nyomatéktartalék megfelelő alapot biztosít az ismételt, terhelés alatti indításokhoz.
- Kompresszorállomásokon segít fenntartani a kiszámítható viselkedést változó folyamatigény mellett.
- Nagy anyagtömeget szállító szállítószalagokon a hatékony működés csökkenti az egységnyi szállított anyagra jutó energiaigényt.
- Nagy technológiai rendszerek ventilátorblokkjainál hosszú ciklusok alatt támogatja a stabil üzemi állapotot.
Robusztus kialakítás telepítéshez és szervizhez
A hegesztett acélváz kedvező tömeg mellett nagy merevséget biztosít, és egyszerűsíti a motor szállítását és beépítését szűk szerelési körülmények között. Az 5640 kg csomagtömeget és az 51,0 kg·m² rotor-tehetetlenségi nyomatékot figyelembe kell venni az alap méretezésekor, a hajtóműhöz való csatlakoztatáskor és a teljes egység gyorsítási idejének meghatározásakor.
Csapágyazás és hőmérséklet-felügyelet folyamatos üzemben
A DE oldalon NU238-C3+6040-C3, az NDE oldalon NU230-C3 csapágy található, ami nagy terhelés mellett is támogatja a hosszú távú működést. A PT100 érzékelőkből, PTC termisztorokból és kondenzációgátló fűtésből álló szabványos hővédelem és felügyelet segít a hőmérsékleti eltérések korai felismerésében és az állásidő kockázatának csökkentésében. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt növeli a tekercselés ellenálló képességét igényes üzemben, a 684,0 kg·m² terhelési tehetetlenségi nyomatékot pedig minden nagy folyamathajtás indítási tervezésénél figyelembe kell venni.
Tipikus alkalmazás a nehéziparban
A modellt cementmalmokban, acélművek ventilátoraiban, nyersanyag-szállítószalagokon, vízszivattyú-állomásokon, sűrített levegős kompresszorokban, flokkulációs keverőkben, bányászati zúzókban, levegőztető egységekben, papírtekercselőkben és energetikai hűtőkörökben alkalmazzák. Ezekben a megoldásokban a stabil nyomaték, a magas hatásfok és a hosszú távú terhelhetőség segít teljesíteni a nagyüzemek üzemeltetőinek elvárásait.
Ha ellenőrizni szeretné az alkalmazásához való megfelelőséget, vegye fel velünk a kapcsolatot műszaki ajánlásért és csatlakoztatási javaslatért.
