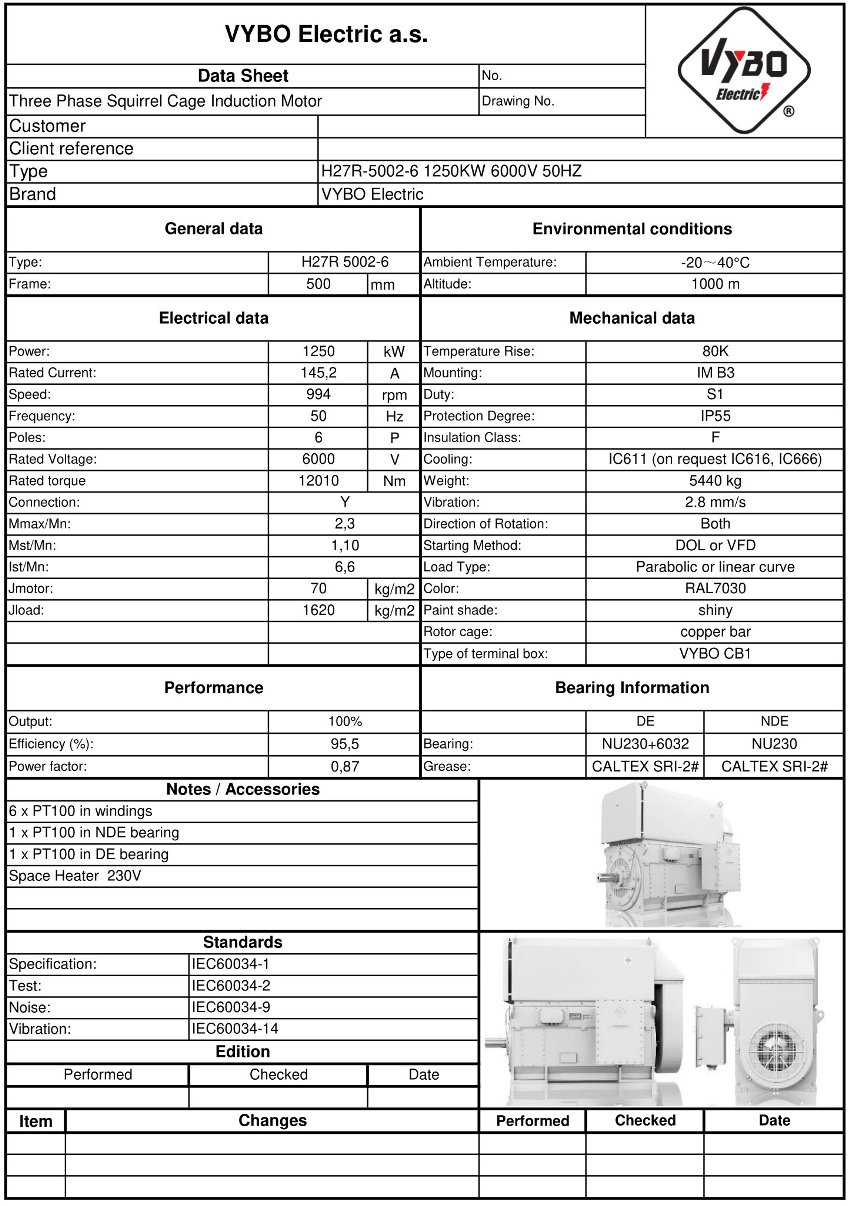

Háromfázisú villanymotor: H27R-5002-6 1250KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 5002-6 |
| Névleges teljesítmény (kW) | 1250 |
| Vázméret (mm) | 500 |
| Pólusok száma | 6 |
| Névleges fordulatszám (rpm) | 994 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 145,2 |
| Hatásfok 100%-os terhelésnél (%) | 95,5 |
| Teljesítménytényező 100%-os terhelésnél | 0,87 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 12010 |
| Indítónyomaték aránya (LRT/RLT) | 1,10 |
| Billenőnyomaték aránya (BDT/RLT) | 2,3 |
| Indítóáram aránya (LRA/RLA) | 6,6 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 70 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 1620 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5440 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU238-C3+6040-C3/NU230-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A H27R-HD-Modular sorozat konstrukciója nagy terhelésekre készült, ahol a stabil működés, az alacsony veszteség és a teljesítmény hosszú távú rendelkezésre állása döntő. Az 1250 kW teljesítményű H27R 5002-6-6 olyan hajtásokhoz készült, amelyek nagy üzemi tartalékot és pontosan szabályozott tápellátást igényelnek 6000 V-os hálózatokon. A gyakorlatban ez egy 1000 ford./perc villanymotor, amely természetesen illeszkedik az energiahatékonyságot és a megbízható nyomatékátvitelt hangsúlyozó igényes üzemekhez.
Az IC611 levegő-levegő hűtés csökkenti a szennyeződés és túlmelegedés kockázatát
A H27R-HD-Modular sorozat zárt hűtőkört alkalmaz hőcserélővel, amely segít elválasztani a motor belsejét a környezettől. Az IC611 levegő-levegő hűtés tiszta belső légáramlást támogat, ami praktikus poros csarnokokban, kohászatban és korrozív környezetben. Ezzel a megoldással a hőstabilitás tartós terhelés mellett is jobban fenntartható.
Az IE4 hatásfok támogatja a folyamatos működést
Az IE4 Super Premium hatásfok segít korlátozni a nagy hajtások energiaveszteségeit és javítja a teljes üzemciklus gazdaságosságát. Az állórész tekercselésének VPI impregnálásával együtt nő a nedvességgel, porral és rezgéssel szembeni ellenállás, ami előnyös egy folyamatos ipari üzemben működő nagyfeszültségű villanymotornál. Ez a megoldáskombináció olyan helyeken alkalmas, ahol a hatásfokot, az élettartamot és az egyszerűbb karbantartást figyelik.
Nyomatéktartalék és indítási feltételek nehéz hajtásokhoz
A H27R 5002-6-6 egy 6 pólusú villanymotor, amelynek névleges árama 145,2 A, névleges nyomatéka 12010 Nm, teljesítménytényezője pedig 0,87. Az indítónyomaték a névleges nyomaték 1,1-szerese, a maximális nyomaték 2,3-szerese, az indítóáram pedig a névleges áram 6,6-szorosa, ami fontos az indítás, védelem és tápellátás méretezésekor.
Nagy folyamat- és energetikai hajtásokhoz megfelelő paraméterek
A hajtástechnika tervezői és üzemeltetői számára a rendszer terhelésének és dinamikájának pontos értékelését támogató adatok is fontosak. A motor névleges fordulatszáma 994 ford./perc, hatásfoka 95,5 %, szigetelési osztálya F, hőmérséklet-emelkedési osztálya pedig B. A rotor tehetetlenségi nyomatéka 70,0 kg·m², a terhelésé 1620,0 kg·m², ami hasznos az indítás tervezésekor és a nyomatékcsúcsok szabályozásánál.
Csapágyak és mechanikai tartósság hosszú szervizintervallumokhoz
A DE oldali NU238-C3+6040-C3 és az NDE oldali NU230-C3 csapágyelrendezés stabilitást biztosít nagyobb axiális és radiális terheléseknél. Az 5440 kg csomagolt tömeg robusztus, nehéziparra, nagy szivattyúkra, kompresszorokra, ventilátorokra és folyamatos üzemű technológiai sorokra tervezett konstrukciónak felel meg.
Ipari alkalmazás és gyors rendelés
A H27R 5002-6-6 modellt füstgáz-kéntelenítésben, bányák fő szellőzőrendszereiben, nagyolvasztó-fúvókban, cementmalmokban, érckeverőkben, ömlesztettanyag-szállítókban, extrudáló sorokon, kompresszorállomásokon, nagy centrifugálszivattyúkban, hűtőtornyokban, gépi présüzemekben, nehéz törőkben, csörlőkben, szárítódobokban, papírcsévélőkben és turbóventilátor-hajtásokban használják. A VYBO Electric olyan megoldást szállít, amely a gazdaságos működést a folyamatos terheléshez szükséges tartóssággal egyesíti, ezért rendelje meg időben, hogy lerövidítse a technológia üzembe helyezésének előkészítési idejét.
