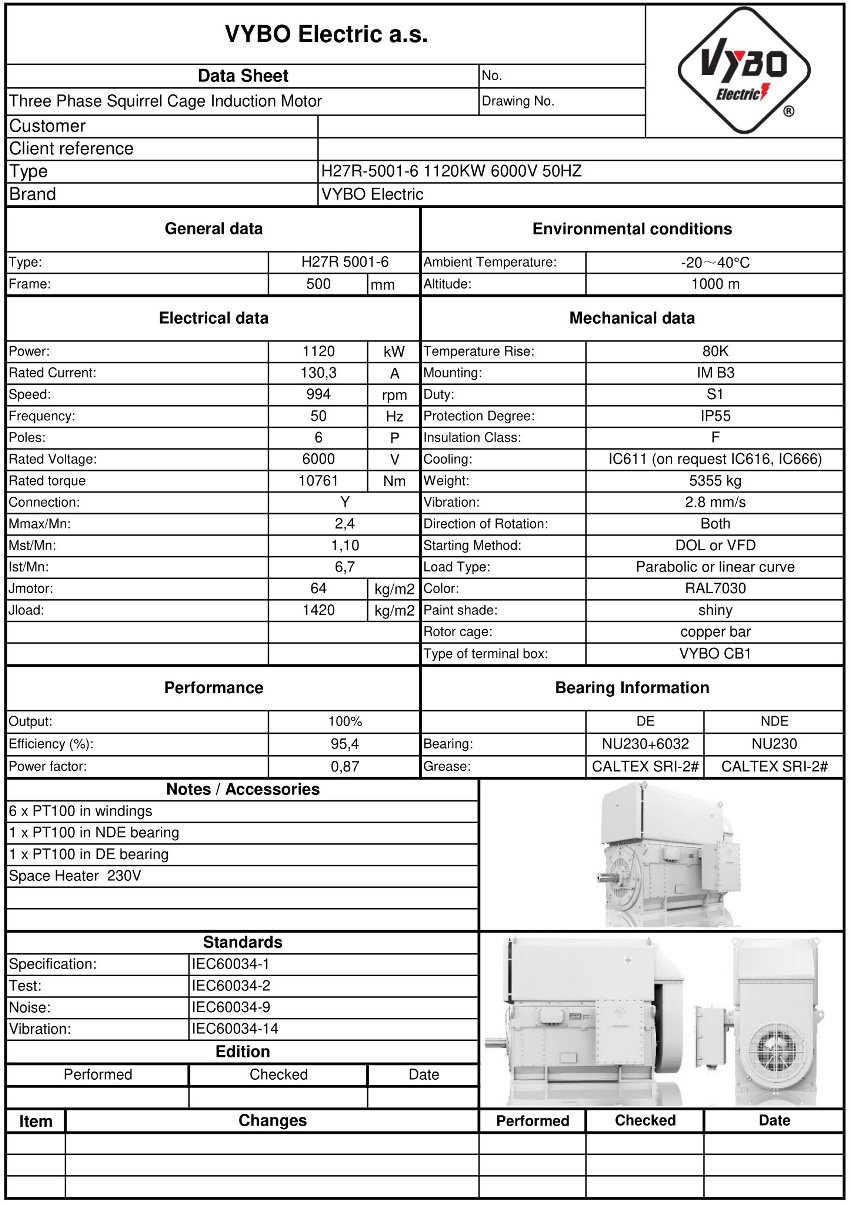

Háromfázisú villanymotor: H27R-5001-6 1120KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 5001-6 |
| Névleges teljesítmény (kW) | 1120 |
| Vázméret (mm) | 500 |
| Pólusok száma | 6 |
| Névleges fordulatszám (rpm) | 994 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 130,3 |
| Hatásfok 100%-os terhelésnél (%) | 95,4 |
| Teljesítménytényező 100%-os terhelésnél | 0,87 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 10761 |
| Indítónyomaték aránya (LRT/RLT) | 1,10 |
| Billenőnyomaték aránya (BDT/RLT) | 2,4 |
| Indítóáram aránya (LRA/RLA) | 6,7 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 64 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 1420 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5355 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU238-C3+6040-C3/NU230-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A folyamatos üzemre szánt energiahatékony hajtás nagy teljesítménytartalékot és stabilitást biztosít hosszú működési ciklusokban is. Az 1120 kW teljesítményű H27R 5001-6-6 olyan kategóriába tartozik, ahol nemcsak a teljesítménysűrűséget, hanem a hatásfokot, a megbízható hűtést és a nagy teljesítményű vonalak terhelésállóságát is figyelik. A gyakorlatban ez egy 1000 ford./perc villanymotor nehézipari és energetikai technológiákhoz, ahol minden veszteség közvetlenül befolyásolja az üzemeltetési költségeket.
Az IC611 levegő-levegő hűtés tisztán tartja a motor belsejét
A H27R-HD-Modular sorozat zárt IC611 hűtőkört használ, amely segít elválasztani a belső levegőt a környezettől, és növeli a poros vagy korrozív üzemi környezetekhez való alkalmasságot. Ez nagy terhelés mellett is hosszú távú hőmérséklet-stabilitást támogat, ami fontos nagy tehetetlenségű hajtásoknál és folyamatos működést igénylő folyamatokban. Az IE4 hatásfokkal kombinálva csökkennek az energiaveszteségek, miközben gazdaságos üzemet tesz lehetővé igényes nagy teljesítményű alkalmazásokban.
Az állórész tekercselését VPI technológiával impregnálják, ami növeli a nedvességgel, porral és rezgéssel szembeni ellenállást. A motor F szigetelési osztályt és B hőmérséklet-emelkedési osztályt használ, ami kedvező tartalékot biztosít nagyobb termikus terhelésű üzemciklusokhoz. A nyomatékjellemzők is fontosak a HV-hajtásoknál, mivel az indítónyomaték a névleges nyomaték 1,1-szerese, a maximális nyomaték 2,4-szerese, az indítóáram pedig a névleges áram 6,7-szerese. Ez megkönnyíti az indítórendszer helyes méretezését a tápellátás és a védelem tervezésekor.
A 6000 V-os megbízható működést támogató paraméterek
Ez a nagyfeszültségű villanymotor 6000 V-on működik, névleges árama 130,3 A, névleges fordulatszáma 994 ford./perc, névleges nyomatéka 10761 Nm, teljesítménytényezője pedig 0,87. A 64,0 kg·m² rotor-tehetetlenségi nyomaték és az 1420,0 kg·m² terhelési tehetetlenségi nyomaték fontos adat az indítás, fékezés és rendszerdinamika értékeléséhez. A DE oldali NU238-C3+6040-C3 és az NDE oldali NU230-C3 csapágyelrendezést hosszú távú ipari használatra tervezték, ahol a pontosság és a nagy terhelés alatti tartósság döntő.
Alkalmazás nehéz üzemben és folyamattechnológiákban
A H27R 5001-6-6 hatpólusú villanymotor, amelyet kiterjedt technológiai egységekben használnak. Alkalmas:
- Nagy centrifugálszivattyúk hajtására energiatermelésben.
- Ipari üzemek sűrítettlevegő-kompresszoraihoz.
- Fő szellőzőkörök ventilátoraihoz.
- Cementipari törőkhöz és malmokhoz.
- Kohászati hengerlési technológiákhoz.
- Nehéz anyagokat szállító szállítósorok hajtásához.
- Polimerfeldolgozó extruderekhez.
- Vegyi reaktorok keverőihez.
- Vízgazdálkodási szivattyúállomásokhoz.
- Erőművi egységek összetett hűtőköreihez.
- Bányászati gépegységekhez.
- Szárító- és égetősorok hajtásához.
- Bányák nyersanyag-töréséhez és előkészítéséhez.
- Petrolkémiai folyamatkompresszor-állomásokhoz.
Fontos adatok tervezők és karbantartó csapatok számára
Az elosztás és védelem tervezésekor az 1120 kW teljesítmény, a 95,4 % hatásfok és a stabil IC611 hűtés kombinációja alapvető, mert még nagyobb hálózati terhelés mellett is támogatja a hosszú távú üzembiztonságot. Az 5355 kg csomagolt tömeg fontos az üzemen belüli kezelés, telepítés és logisztika tervezésénél. A H27R-HD-Modular sorozattal a VYBO Electric az üzemkészséget, a kiszámítható szervizelést és a nagy gyárak, illetve erőművek követelményeinek megfelelő műszaki paramétereket hangsúlyozza.
Ha igényes ipari felhasználásra keres megoldást, rendelje meg a H27R 5001-6-6 modellt még ma, amíg a raktári egység gyors kiszállítással elérhető.
