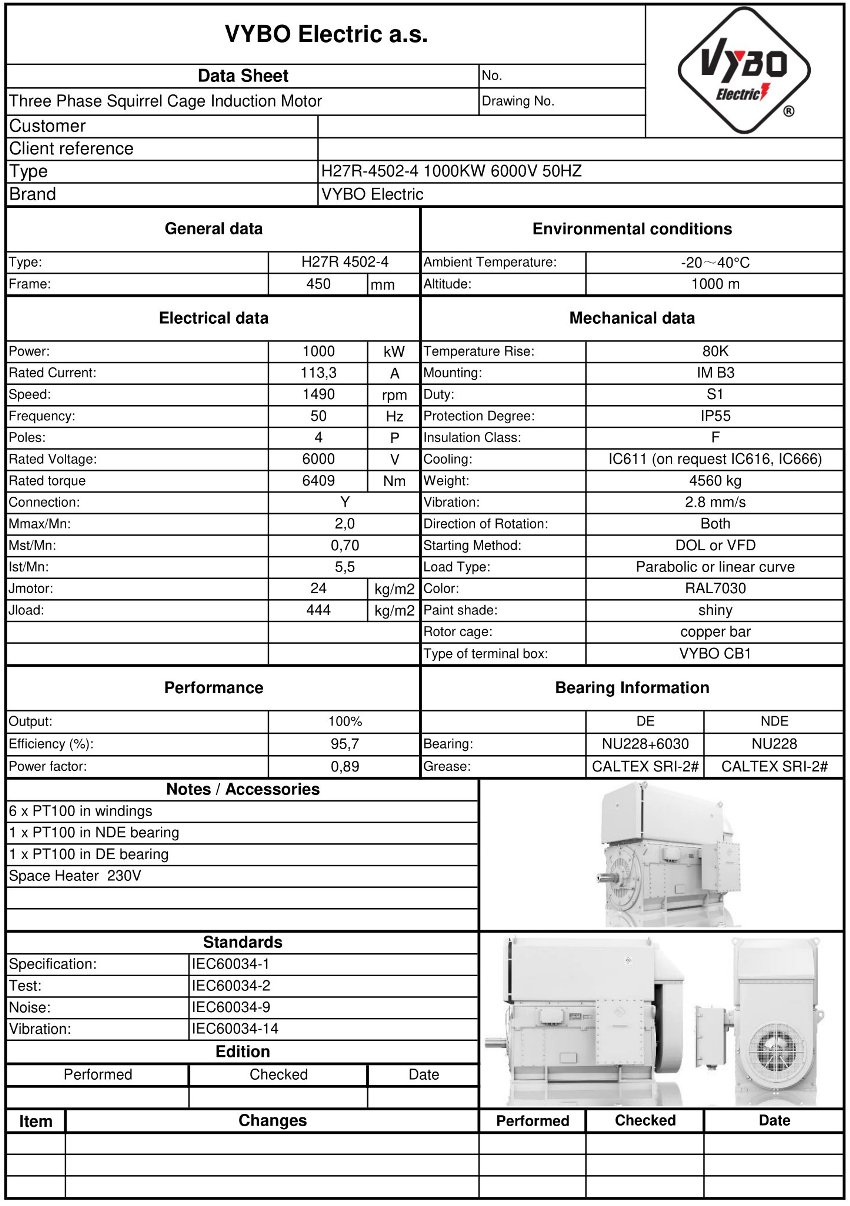

Háromfázisú villanymotor: H27R-4502-4 1000KW 6000V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H27R 4502-4 |
| Névleges teljesítmény (kW) | 1000 |
| Vázméret (mm) | 450 |
| Pólusok száma | 4 |
| Névleges fordulatszám (rpm) | 1490 |
| Frekvencia (Hz) | 50 |
| Elektromos paraméterek | |
| Névleges feszültség (V) | 6000 |
| Kapcsolás | Y |
| Névleges áram (A) | 113,3 |
| Hatásfok 100%-os terhelésnél (%) | 95,7 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatékjellemzők | |
| Névleges nyomaték (Nm) | 6409 |
| Indítónyomaték aránya (LRT/RLT) | 0,70 |
| Billenőnyomaték aránya (BDT/RLT) | 2,0 |
| Indítóáram aránya (LRA/RLA) | 5,5 |
| Rotor tehetetlenségi nyomatéka (kg·m²) | 24 |
| Terhelés tehetetlenségi nyomatéka (kg·m²) | 444 |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Kondenzációgátló fűtés 230 V | |
| 3 x PTC termisztor | |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Konstrukciós és üzemi adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 (S2, S3, S4 – S9 opcionális) |
| Terhelés típusa | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC611 (kérésre IC616, IC666) |
| Indítási mód | DOL, VFD, lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalicka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB1-HV |
| Üzemi feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 4560 kg |
| Szín | RAL7030 |
| Festékfelület | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | NU228-C3+6030-C3/NU228-C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
A nagyobb hatásfok folyamatos üzemben alapvető ott, ahol az energiaköltségek és a technológia rendelkezésre állása döntő. Az 1000 kW teljesítményű H27R 4502-4-6 stabil működést biztosít nagy hajtásokhoz, segít csökkenteni a veszteségeket kiterjedt üzemi ciklusokban és támogatja a hatékony termelést a nehéziparban. Ez a villanymotor robusztus háromfázisú villanymotorként készült olyan alkalmazásokhoz, ahol hosszú élettartam, megbízható indítás és pontosan meghatározott üzemi feltételek szükségesek.
Energiamegtakarítás nagy IE4 osztályú hajtásokban
A 95,7 % magas hatásfok és a 0,89 teljesítménytényező azt jelenti, hogy a motor hosszú munkaciklusok alatt is hatékonyabban alakítja át a betáplált energiát mechanikai munkává. A gyakorlatban ez észrevehető gazdaságossági javulást hoz olyan üzemekben, ahol minden kilowattórát nyomon követnek. A H27R 4502-4-6 ezért jól illeszkedik az ipari nagyfeszültségű hajtások szegmensébe, ahol a motortól leállás nélküli stabil teljesítményt és hosszú távú hatékonyságot várnak el.
Vázkialakítás nagy gépek telepítéséhez
A hegesztett acélváz nagy merevséget biztosít, miközben kedvezőbb tömegjellemzőkkel rendelkezik a hagyományos masszív öntvényeknél. 4560 kg össztömegű berendezés esetén ez megkönnyíti a szállítást, telepítést és az alapon történő végső beállítást. A váz igényes környezetben is megfelelő üzemeltetési feltételeket biztosít, ahol a mechanikai tartósságot és a rögzítési stabilitást figyelemmel kísérik. Ez a 4 pólusú villanymotor nagy terhelésen működő gépekhez alkalmas, amelyek merev alapot igényelnek szükségtelen szerkezeti túlméretezés nélkül.
- A 113,3 A névleges áram támogatja a tápellátás és védelem méretezését tartós terheléshez.
- Az 1490 ford./perc névleges fordulatszám közepes fordulatszámot és nagy nyomatékot igénylő hajtásokhoz megfelelő.
- A 6409 Nm névleges nyomaték tartalékot biztosít indításhoz és stabil terhelés alatti kapcsolódáshoz.
- A 24,0 kg·m² rotor-tehetetlenségi nyomaték egyszerűsíti az indítási és fékezési dinamika értékelését.
- A 444,0 kg·m² terhelési tehetetlenségi nyomaték fontos a tengelykapcsoló, hajtómű és indítórendszer méretezésében.
Indítás és védelem nehéz technológiákhoz
Az indítás tervezésekor az indítási paraméterek segítenek kiválasztani a kontaktorokat, lágyindítót vagy frekvenciaváltót a technológiailag engedélyezett működési tartományon belül. Az indítónyomaték a névleges nyomaték 0,7-szerese, a billenőnyomaték 2-szerese, az indítóáram pedig a névleges áram 5,5-szerese, ami fontos a hálózat, a védelem és a nyomatéktartalék értékelésénél. Nagyobb feszültségű tápellátási rendszerekben, beleértve a 6000 V-ot, célszerű pontos védelmi beállításokkal és az indítás közbeni hőviszonyok felügyeletével számolni.
Hőmérséklet- és csapágyfelügyelet folyamatos üzemben
A szabványos hővédelem és felügyelet segít ellenőrzés alatt tartani a motor állapotát hosszú üzemidők és terhelésingadozások során. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt megfelelő alapot biztosít igényes környezethez, ahol megbízható termikus stabilitás szükséges. A kialakítás DE oldalon NU228-C3+6030-C3 csapágyakat és NDE oldalon NU228-C3 csapágyat is tartalmaz, amelyek nagy ipari egységekhez alkalmasak, pontos szerelésre és hosszú szervizintervallumokra fókuszálva.
Tipikus alkalmazás termelésben és energiatermelésben
A H27R 4502-4-6 érczúzókban, vízgazdálkodási szivattyúegységekben, nagy kompresszorokban, cementgyári malmokban, nagy tehetetlenségű szállítókban, technológiai blokkok ventilátoraiban és vegyipari keverősorokon használható. Minden esetben a stabil nyomaték, nagy hatásfok és a váz mechanikai tartóssága segít az elvárt ütem fenntartásában szükségtelen leállások nélkül. A kondenzáció és a tekercselés hőeloszlásának felügyelete is célszerű, különösen hosszú leállások után és újraindításkor.
Ha ellenőrizni szeretné, hogy a motor alkalmas-e egy adott technológiához, vegye fel velünk a kapcsolatot.
