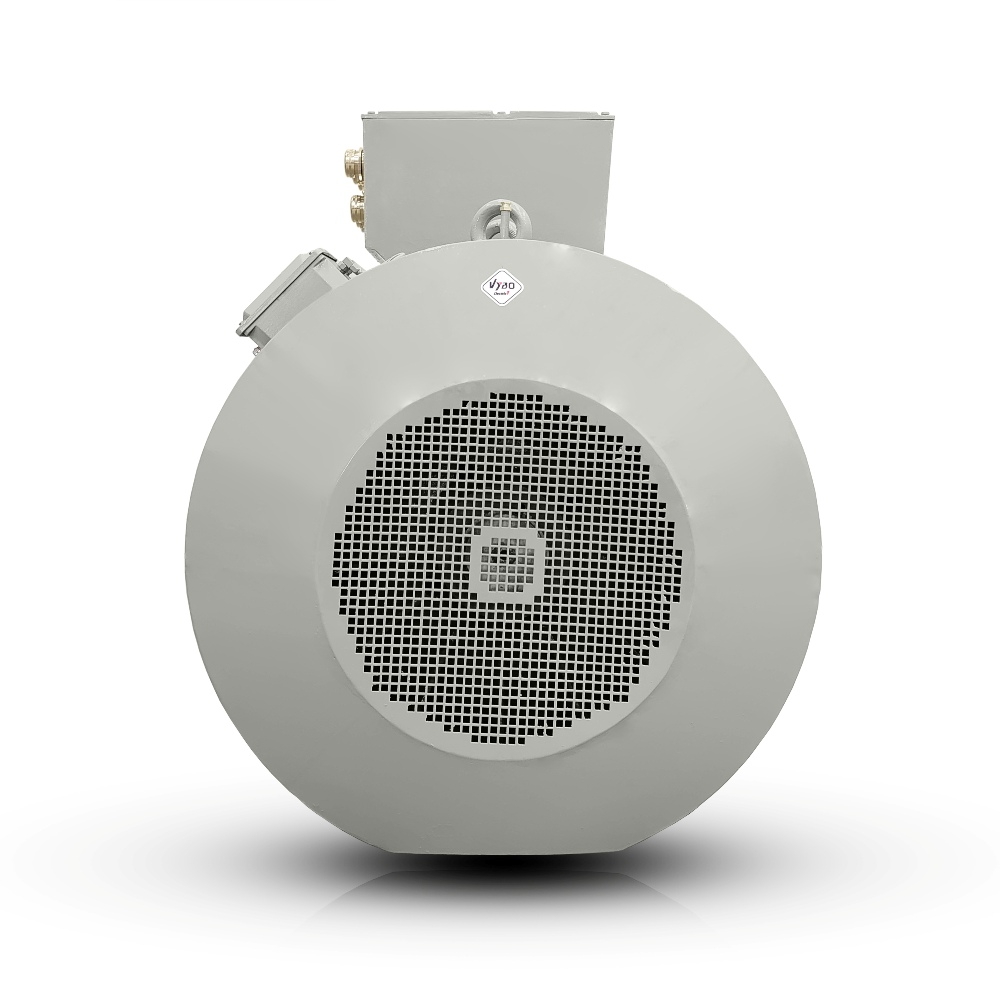

Háromfázisú elektromos motor: H17RL-450X2-2 900KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 450X2-2 |
| Névleges teljesítmény (kW) | 900 |
| Vázméret (mm) | 450 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1640 |
| Névleges áram 690 V (A) | 883 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 2879 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 110 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 750 |
| Külső indítási tehetetlenség (kg·m²) | 294 |
| GD² tehetetlenségi nyomaték (kg·m²) | 24,8 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5300 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6221C3/6221C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
Nehézipari üzemben fontos, hogy a hajtás képes-e szükségtelen leállások nélkül teljesíteni a hosszú műszakokat, és befér-e a technológiai rendszer korlátozott helyére. A VYBO Electric H17RL 450X2-2 típusa egy 2900 ford./perc elektromos motor, amely nagy teljesítménysűrűséget egyesít olyan berendezésekhez készült megoldással, ahol minden centiméternyi beépítési hely és minden termelési ciklus számít. A gyárüzemeltetők és OEM-integrátorok számára fontos, hogy ez az elektromos motor 900 kW teljesítményt nyújtson olyan méretek mellett, amelyek egyszerűsítik az egységek, szivattyúállomások, kompresszorterek és nehéz technológiai sorok tervezését.
Kompakt teljesítmény nagy terhelésű hajtásegységekhez
Malmok, szállítók vagy ventilátorblokkok hajtásának tervezésekor gyakran a kompakt teljesítmény a döntő. Ez az aszinkronmotor 2985 ford./perc fordulatszámon működik, ami lehetőséget ad a tervezőknek a nagy sebességű alkalmazásokhoz történő közvetlen csatlakoztatásra, és csökkenti a bonyolult áttételi fokozatok szükségességét. A 2879 Nm névleges nyomaték akkor is stabil indítást támogat, ha a terhelés nem ideálisan oszlik el a termelési ciklus során.
A gyakorlatban ez könnyebb hajtástechnikai integrációt, rövidebb tervezési időt és kevesebb kompromisszumot jelent a motor gépkeretbe történő beépítésekor. A △ 400V kapcsolásnál 1640 A, Y 690V kapcsolásnál 883 A névleges áram mellett a motor az elektromos hálózat feszültségelrendezéséhez a hajtáskoncepció szükségtelen módosítása nélkül igazítható. A 96,1 %-os hatásfok támogatja a hatékony hosszú távú működést, ami különösen fontos a folyamatosan üzemelő nagy termelési rendszerekben.
H17RL 450X2-2, amikor minden beépítési részlet számít
A 450 mm keretméret segít azokban a projektekben, ahol a motornak nagy teljesítményt kell biztosítania a zárt egység méreteinek szükségtelen növelése nélkül. A robusztus öntöttvas szerkezet javítja a mechanikai ellenállást, és segít fenntartani a stabilitást az igényes technológiai egységekben keletkező rezgések mellett. Nagy gyáraknál ez gyakorlati előnyt jelent, mert a merev motorkeret korlátozza a hosszú távú terhelés alatti deformációt, és támogatja mind a csapágyak hosszú élettartamát, mind a teljes hajtás stabil rögzítését.
A DE 6221C3 és NDE 6221C3 csapágyak ugyanolyan fontosak, és nagy futáspontosságot igénylő működéshez választották őket. A 24,800 kg·m² GD² tehetetlenségi nyomaték és a 294,000 kg·m² külső indítási tehetetlenségi nyomaték megadja a tervezőknek az indítás megtervezéséhez és az egység dinamikájának értékeléséhez szükséges adatokat. Ezekkel az értékekkel a motor készen áll olyan alkalmazásokra, amelyeknél nemcsak a teljesítményt, hanem a teljes rendszer terhelésváltozások alatti viselkedését is figyelembe kell venni.
Feszültség a hálózati és üzemi szabvány szerint
A feszültségválasztás lehetősége nagy ipari projektekben gyakorlati eszköz, nem csupán a dokumentáció további tétele. Ez a megoldás lehetővé teszi az elektromos motor hozzáigazítását a rendelkezésre álló infrastruktúrához, miközben megőrzi az adott gép sajátos követelményeihez szükséges tartalékkapacitást. Az OEM-integrátorok számára ez kevesebb nyomást jelent a kapcsolószekrények módosítására, és egyszerűbb összehangolást a meglévő gyári szabványokkal.
Az üzemeltetők értékelik, hogy a rendelkezésre álló 440 V, 500 V, 690 V és 720 V feszültségváltozatok megkönnyítik a telepítést olyan nemzetközi projektekben, ahol egy berendezéscsoporton belül különböző feszültségrendszereket használnak. Karbantartási szempontból az is előnyös, hogy a közös kialakítás lerövidíti a csere tervezéséhez szükséges időt, és egyszerűsíti a szervizlogisztikát.
Igényes technológiát is kezelő indítás
A 110 %-os indítónyomaték-arány és a 200 %-os billenőnyomaték-arány segít olyan alkalmazásokban, ahol a motor már az indítás első másodperceitől nagyobb ellenálló terheléssel találkozik. A 750 %-os indítóáram-arányt a tervezés során figyelembe kell venni, de megfelelően méretezett elosztás és védelem mellett ez a nehézüzemi gyakorlatban rutinszerűen kezelt paraméter. A B hőmérséklet-emelkedési osztály és az F szigetelési osztály hosszabb üzemidőkön át, valamint hőtechnikailag igényes környezetekben is támogatja a biztonságos működést.
Ezeket a jellemzőket az ismételt indítású vagy ingadozó terhelésű berendezések hajtásait tervező szakemberek értékelik. A nagy hatásfokkal és 0,89 teljesítménytényezővel együtt ez olyan megoldás, amely a stabilitásra, a megbízható indításra és az energiaköltségek ellenőrzésére összpontosító üzemekbe illeszkedik. A VYBO Electric olyan gyártási és vizsgálati folyamatokra épít, amelyekben az ISO-tanúsítványok a kialakult minőségbiztosítási rendszer részét képezik, ami fontos tényező a nagy ipari beszerzéseknél.
Ipari alkalmazások folyamatos termeléshez
Ez a 2900 ford./perc elektromos motor a következő alkalmazásokban használható:
- Cementmalom főhajtása építőanyag-gyárban.
- Axiálventilátor hajtása ipari hulladékégető üzemben.
- Elszívókompresszor hajtómotorja vegyipari üzemben.
- Technológiaivíz-szivattyúállomás hajtásegysége.
- Hengersor hajtása kohászati termelésben.
- Ásványfeldolgozó zúzó motorja.
- Papírgyári szuszpenziós rendszer keverőjének hajtása.
- Műanyaggranulátum-gyártás extruderének hajtómotorja.
- Ömlesztettanyag-terminál szállítószalagjának hajtása.
- Energiaegység centrifugálszivattyújának motorja.
Karbantartásra és hosszú szervizintervallumokra összpontosító működés
Az 5300 kg tömeg az ilyen típusú hajtás robusztus szerkezetének természetes következménye, és támogatja a merev rögzítést, valamint a rezgéscsillapítást. Az üzem karbantartói számára ez különösen fontos, ha a motort korlátozottan hozzáférhető egységbe vagy nagy dinamikus erőket továbbító keretbe építik. A helyesen kialakított szervizterv ekkor kihasználhatja a rögzítés stabilitását és a pontosan kiválasztott csapágykonfigurációt.
A gyakorlatban ez az elektromos motor ott előnyös, ahol folyamatos működés, hosszú gyártási sorozatok és a leállási idő minimalizálására irányuló nyomás várható. Így könnyebb fenntartani a teljes sor ütemét, és csökken a technológiai rendszer nem tervezett leállásának kockázata. Ha nagy termelési projekthez keres motort, lépjen kapcsolatba velünk.
