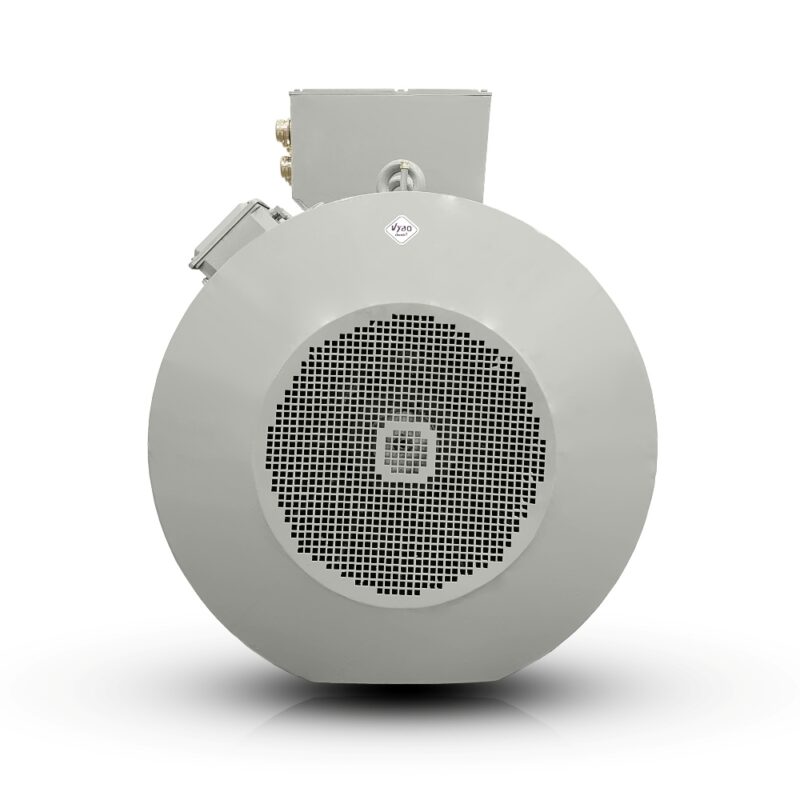

Háromfázisú elektromos motor: H17RL-450X1-2 800KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 450X1-2 |
| Névleges teljesítmény (kW) | 800 |
| Vázméret (mm) | 450 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2985 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1354 |
| Névleges áram 690 V (A) | 785 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 2559 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 110 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 750 |
| Külső indítási tehetetlenség (kg·m²) | 261 |
| GD² tehetetlenségi nyomaték (kg·m²) | 24 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5100 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6221C3/6221C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A H17RL 450X1-2 olyan üzemek számára készült megoldás, amelyek energiahatékonyságot igényelnek a hajtás dinamikájának korlátozása nélkül. Ezt a 2900 ford./perc elektromos motort stabil működésre tervezték olyan termelési rendszerekben, ahol figyelemmel kísérik a hosszú távú fogyasztást, a pótalkatrészek rendelkezésre állását és a megbízható indítást még nagyobb terhelés mellett is.
- A robusztus öntöttvas szerkezet nagy mechanikai ellenállást biztosít rezgésnek, pornak és hőmérséklet-ingadozásnak kitett környezetekben.
- A kompakt teljesítmény előnyös olyan gépegységek tervezésekor, amelyeknél korlátozott helyen kiemelkedő teljesítményre van szükség.
- A hatékonysági osztály kiválasztásának lehetősége támogatja a hajtás pontosabb hozzáigazítását az üzem energiacéljaihoz; IE3, IE4 és IE5 kivitel áll rendelkezésre.
A hőterhelés szisztematikus kezelésére és az F szigetelési osztályra épülő kialakítás segít megőrizni a tartalékkapacitást hosszú távú terhelés mellett. A B hőmérséklet-emelkedési osztály stabilabb működést támogat olyan alkalmazásokban, ahol a motor ismételten elindul, majd állandósult állapotban üzemel. A nagy gyárak üzemeltetői és a nagy technológiai rendszerek OEM-gyártói számára az is fontos, hogy a meglévő hajtásokba történő integrálás során a viselkedés kiszámítható legyen.
Ez a kisfeszültségű elektromos motor használható hengersorok, kompresszoregységek, szállítórendszerek, nagy térfogatáramú szivattyúállomások, nyersanyag-feldolgozó zúzók és vegyipari keverősorok hajtására. Ezekben az alkalmazásokban döntő a frekvenciaváltóval való pontos összehangolás, a megfelelő indítási tartalék és a fordulatszám szükséges működési tartományon belüli fenntartásának képessége.
A hajtás tervezésekor az indítás alatti áramprofil is fontos, különösen akkor, ha az elektromos motor nagy tehetetlenségű egységhez kapcsolódik. A névleges nyomaték a rézrudakkal ellátott robusztus forgórésszel együtt támogatja a terhelés egyenletesebb gyorsítását. Az 5100 kg tömeg, valamint a DE- és NDE-oldalon egyaránt alkalmazott 6221C3 csapágyelrendezés olyan nehézipari konstrukciónak felel meg, amelynél hosszú szervizintervallumok várhatók.
A gyakorlatban az ebbe az osztályba tartozó háromfázisú elektromos motorokat aszerint is értékelik, hogyan kezelik a nagy terhelés alatti indítást, és hogyan viselkednek ingadozó üzemi körülmények között. Ezért nemcsak a 96,1 %-os hatásfok, hanem a 0,89 teljesítménytényező is fontos, amely segít optimalizálni a kiterjedt technológiai rendszerek tápellátását. Több, egyidejűleg működő hajtás esetén ez jobb energiamérleg-tervezést jelent.
A VYBO Electric régóta szállít motorokat igényes ipari alkalmazásokhoz, és több ezer elégedett VYBO Electric-ügyfél igazolja, hogy a valós üzemben nyújtott megbízhatóság számít, nem csupán a katalógusadatok. Az OEM-gyártók számára végzett sorozatszállításoknál az is előny, hogy a hajtás viselkedése ismételt telepítések és szervizbeavatkozások során következetes marad.
2900 ford./perc elektromos motor a gyártósorok egyenletes működéséhez
A 2985 ford./perc névleges fordulatszám megteremti a pontos teljesítményszabályozás feltételeit a gyors reakciót és stabil mechanikai viselkedést igénylő technológiákban. Folyamatos sorokon fontos, hogy a hajtás átmeneti állapotokban is stabil, a következő berendezések számára pedig kiszámítható maradjon.
Robusztus öntöttvas szerkezet nehézipari használatra
Az öntöttvas motorház növeli az ellenállást, amikor a motort keretekbe, alaplemezekre és szokásos hajtásegységekbe építik. Mechanikai ütéseknek és folyamatos terhelésnek kitett környezetekben megmarad a szerelési stabilitás és az üzemi pontosság.
Kompakt teljesítmény 450 mm-es keretben OEM-egységekhez
A 450 mm keretméret lehetővé teszi nagy teljesítmény elhelyezését kompakt beépítési elrendezésben, ami egyszerűsíti a technológiai rendszerek tervezését és lerövidíti az integrálási időt. OEM-projekteknél különösen fontos a helyigény és a teljesítménytartalék közötti egyensúly.
Háromfázisú elektromos motorok indítási és terhelési tartalékkal
Az indítónyomaték-arány, a billenőnyomaték-arány és az indítóáram-arány fontos a nagy tehetetlenségű üzemek hajtásainak méretezésekor. Ezek a háromfázisú elektromos motorok megfelelőbbek ott, ahol gyakori indítás, ingadozó terhelés vagy nagy mechanikai ellenállású berendezéshez való csatlakozás várható.
IE3, IE4 és IE5 hatékonyság választása az energiatervezéshez
A hatékonysági osztály kiválasztásának lehetősége segít a motort a belső energiagazdálkodási szabályokhoz és az ügyféligényekhez igazítani. Hosszú munkaciklusok alatt így pontosabban beállítható a beruházás, a fogyasztás és a szükséges üzemi tartalék közötti egyensúly.
Ha nagy stabilitási követelményű technológiai egységhez keres motort, késedelem nélkül rendelje meg a H17RL 450X1-2 típust. Az aktuális elérhetőség és a gyors feladás különösen fontos a rövid reagálási időt igénylő leállások során.
