Háromfázisú elektromos motor: H17RL-400X4-4 800KW 400V/690V 50HZ

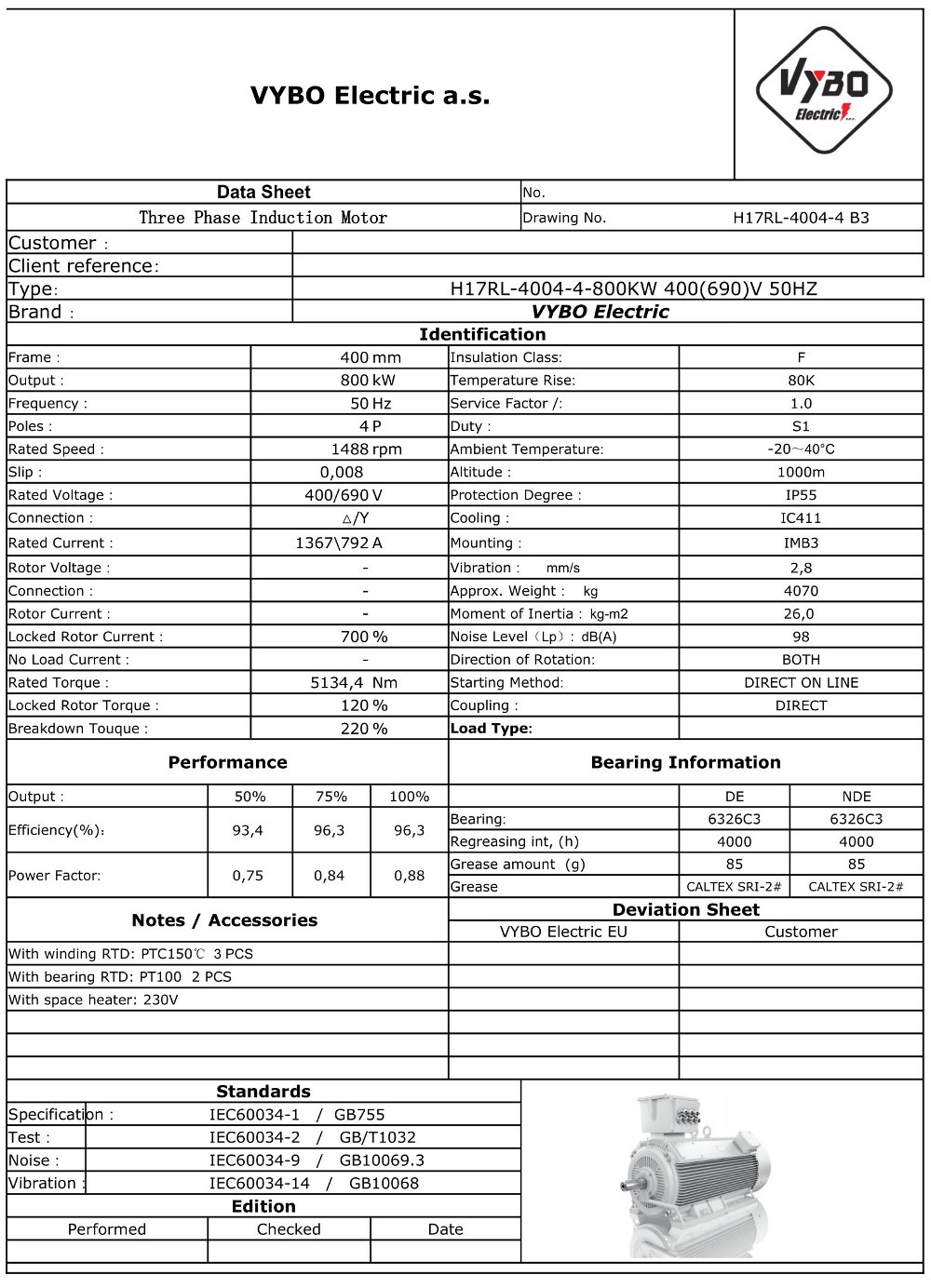

| Alapvető műszaki adatok | |
| Motortípus | H17RL 400X4-4 |
| Névleges teljesítmény (kW) | 800 |
| Vázméret (mm) | 400 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1488 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1363 |
| Névleges áram 690 V (A) | 790 |
| Hatásfok 100%-os terhelésnél (%) | 96,3 |
| Teljesítménytényező 100%-os terhelésnél | 0,88 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 5134 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 120 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 220 |
| Indítóáram-arány (LRA/RLA) %-ban | 700 |
| Külső indítási tehetetlenség (kg·m²) | 524 |
| GD² tehetetlenségi nyomaték (kg·m²) | 52 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 4000 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6326C3/6326C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
Kompakt teljesítmény nagy teljesítménysűrűségű ipari hajtásokhoz
A VYBO Electric H17RL 400X4-4 modellje olyan üzemek számára kínál megoldást, amelyeknek kompakt teljesítményre van szükségük a beépítési alapterület szükségtelen növelése nélkül. Ezt az 1500 ford./perc fordulatszámú elektromos motort olyan technológiákhoz tervezték, ahol az egyenletes energiaátvitel, a hajtásláncba történő pontos integráció és a hosszú távú terheléshez szükséges tartalék meghatározó.
A 800 kW teljesítménynek és a 400 mm-es tengelymagasságnak köszönhetően a motor olyan egységekhez alkalmas, ahol nagy teljesítménysűrűség és megbízható folyamatos üzem szükséges. Nagy gyárak üzemeltetői és nagy technológiai rendszerek OEM-gyártói számára ez könnyebb hajtásméretezést és a környező szerkezettel szembeni alacsonyabb követelményeket jelent.
Háromfázisú elektromos motor indítási és terhelési tartalékkal
Háromfázisú elektromos motorként ez a modell olyan alkalmazásokhoz alkalmas, ahol fontos a stabil indítás, a szabályozott gyorsítás és a változó terhelés melletti kedvező viselkedés. Az 5134 Nm névleges nyomaték elegendő kapacitást biztosít nagyobb tehetetlenségű és igényesebb munkaciklusú berendezések hajtásához.
A 120 %-os indítónyomaték-arány és a 220 %-os billenőnyomaték-arány olyan alkalmazásokban segít, ahol már az indítás első szakaszától megbízható motorreakció szükséges. A 700 %-os indítóáram-arányt figyelembe kell venni a tápellátás tervezésekor, különösen a motor nagyobb technológiai rendszerekbe történő integrálásánál.
Kisfeszültségű elektromos motor robusztus tápellátási rendszerekhez
Kisfeszültségű elektromos motorként 400/690 V feszültségen működik, ami megkönnyíti az ipari elosztórendszerekbe és szabványos vezérlőrendszerekbe történő integrációt. A △ 400V mellett 1363 A, Y 690V mellett 790 A névleges áram biztosítja a tervezők számára a védelem, az indítóelemek és a kábelnyomvonalak helyes beállításához szükséges adatokat.
Az 1488 ford./perc névleges fordulatszám olyan hajtásokban támogatja az alkalmazást, amelyek egyenletes működést és a teljesítmény technológiai sorba történő sima átadását igénylik. A 0,88-as teljesítménytényező és a 96,3 %-os hatásfok hosszabb munkaciklusok során is segít kézben tartani az energiamérleget.

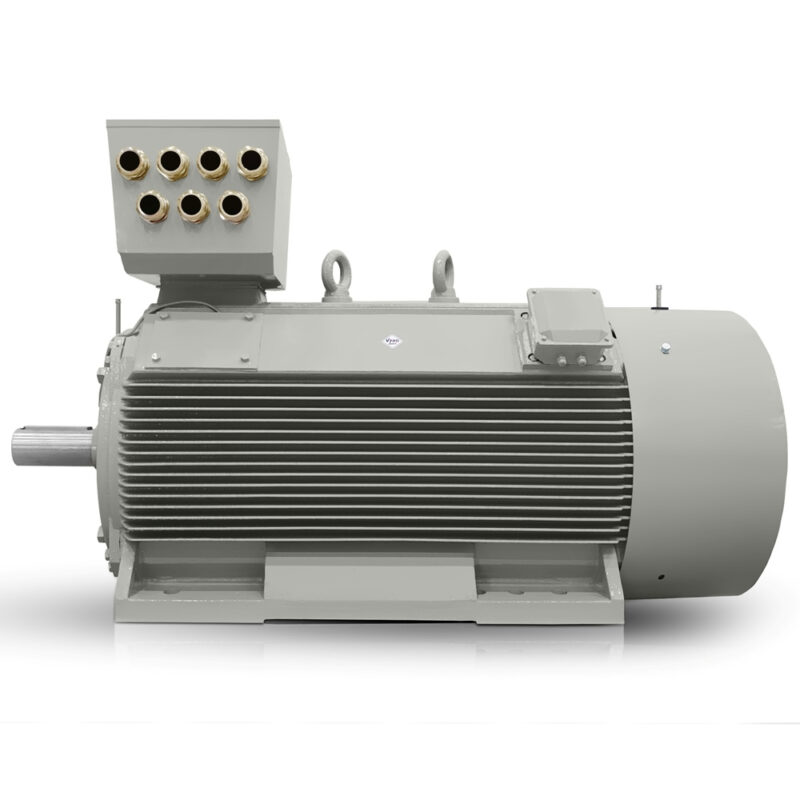

Masszív öntöttvas szerkezet igényes felhasználásra
A masszív öntöttvas szerkezet növeli a mechanikai ellenállást, a stabilitást és a rezgésekkel szembeni ellenálló képességet, ami alapvető az ipari üzemben. A 4000 kg-os tömeg segít csillapítani a nem kívánt dinamikus hatásokat, és hozzájárul a motor merev rögzítéséhez a gépvázban vagy technológiai egységben.
Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő üzemi keretet biztosít a hosszú távú terheléshez olyan környezetekben, ahol a motor normál üzemben nem melegedhet túl. Modern gyártósorok tervezésekor ezt a kombinációt azok az üzemeltetők értékelik, akik a rendelkezésre állást, a karbantartási intervallumokat és a teljes életciklusköltséget figyelik.
Fejlett kenés és karbantartás hosszú szervizintervallumokhoz
Technológiai rendszereknél fontos, hogy a motor csapágyai üzem közben utánkenhetők legyenek, ami egyszerűsíti a karbantartást és csökkenti a nem tervezett leállás kockázatát. A DE oldali 6326C3 és az NDE oldali 6326C3 csapágyak megbízható futást támogatnak a nagy ipari hajtásokra jellemző terhelések mellett.
A VYBO Electric többéves tapasztalata abban is megmutatkozik, ahogyan a motor kezeli a gyakorlatban a szervizkészséget meghatározó üzemi részleteket. Az 52 000 kg·m² GD² tehetetlenségi nyomaték és az 524 000 kg·m² külső indítási tehetetlenség fontos adatokat ad a tervezőknek az indítás és a kapcsolódó technológia összehangolásához.
Konkrét alkalmazások nehézipari üzemben
Ez a motor olyan technológiákhoz alkalmas, amelyek folyamatos teljesítményt és tartósságot igényelnek megterhelő munkakörülmények között.
- Adalékanyag-törő főhajtása bányászati soron.
- Golyósmalom hajtása ásványfeldolgozásban.
- Kompresszoregység ipari sűrítettlevegő-rendszerekhez.
- Ömlesztett anyagok szállítására szolgáló szállítószalag hajtása.
- Extrudálósor műanyag-feldolgozásban.
- Hengerállvány kohászati gyártásban.
- Szivattyúegységek vízgazdálkodási állomásokhoz.
- Keverőhajtás a vegyiparban.
- Ventilátoregység nagy hűtőkörökhöz.
- Centrifugális szeparátorok technológiai gyártásban.
- Dobszita újrahasznosítási technológiában.
- Szárítódob hajtása biomassza-feldolgozásban.
- Technológiai hajtás cementgyári adagolórendszerekhez.
VYBO Electric olyan projektekhez, ahol a megbízható teljesítmény döntő
Ha olyan egységhez keres motort, ahol fontos a helykihasználás, a stabil működés és a hosszú távú szervizmegbízhatóság, a H17RL 400X4-4 készen áll az igényes ipari felhasználásra. Használja ki az ajánlatot, és válassza a kompakt teljesítményt, amely egyszerűsíti mind a hajtás tervezését, mind a mindennapi üzemeltetést.
