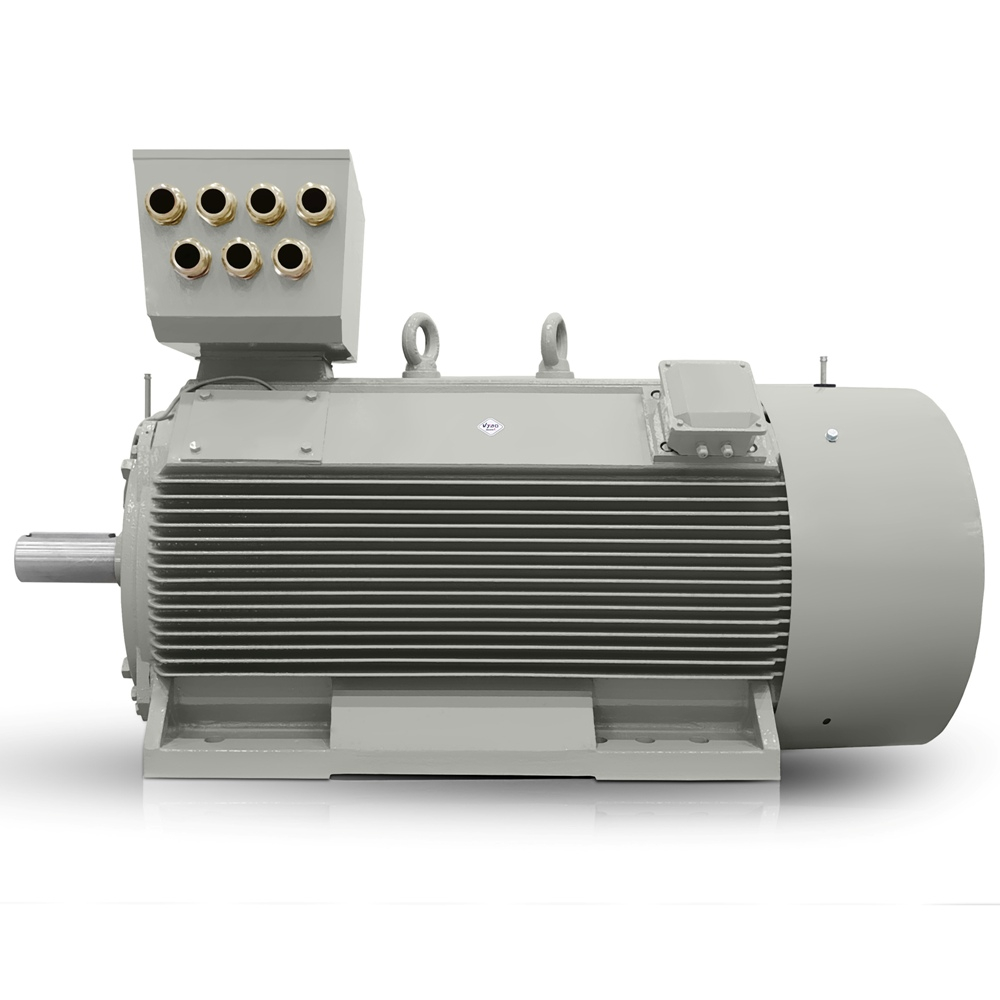

Háromfázisú elektromos motor: H17RL-400X3-2 710KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 400X3-2 |
| Névleges teljesítmény (kW) | 710 |
| Vázméret (mm) | 400 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2980 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1202 |
| Névleges áram 690 V (A) | 697 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 2275 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 120 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 750 |
| Külső indítási tehetetlenség (kg·m²) | 232 |
| GD² tehetetlenségi nyomaték (kg·m²) | 21,2 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 3680 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6220C3/6220C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A 710 kW névleges teljesítmény 2980 ford./perc mellett nagy teljesítménysűrűséget biztosít a H17RL 400X3-2 számára olyan hajtásoknál, ahol minden centiméternyi beépítési hely számít. A VYBO Electric ezen 2 pólusú elektromos motorja háromfázisú elektromos motorként olyan üzemekhez készült, amelyek stabil indítást, pontos nyomatékátvitelt és hosszú távú terheléshez szükséges tartalékkapacitást igényelnek.
A robusztus öntöttvas szerkezet segít fenntartani az egység merevségét rezgések, gyakori indítások és folyamatos működés közben. Ezt a gyakorlatban a hengersorok, technológiaivíz-szivattyúállomások, kompresszorállomások, keverőberendezések, szállítósorok, zúzók és nagy ventilátorok üzemeltetői értékelik, ahol fontos a mechanikai tartósság és a hosszú élettartam szükségtelen leállások nélkül.
2 pólusú elektromos motor nagy teljesítménysűrűségű hajtásokhoz
A 2275 Nm névleges nyomaték és az indítási jellemzők kombinációja akkor is lehetővé teszi a terhelés gyorsítását, ha a hajtás nagy tömegű technológiai rendszerhez kapcsolódik. Ezáltal a kalickás forgórészű aszinkronmotor olyan ágazatokban is használható, ahol megbízható energiaátvitelre van szükség hajtóművekhez, szivattyúkhoz vagy kompresszoregységekhez.
- Nagy terhelésű acélszállítók működtetése.
- Nagy axiálventilátorok hajtása az energiaiparban és a kohászatban.
- Technológiai víz szivattyúzása ipari kezelőüzemekben.
- Adalékanyag zúzása és osztályozása bányászati sorokon.
- Viszkózus közegek keverése a vegyipari termelésben.
- Levegő sűrítése nagy teljesítményű kompresszoregységekben.
- Anyag hengerlése és felcsévélése kohászati üzemekben.
Öntöttvas ház a folyamatos terhelés alatti stabilitásért
Az ipari használat merev csapágyazást, a hőterhelés szabályozását és a hosszú távú mechanikai kopással szembeni ellenállást is megköveteli. Ezért ez a kalickás forgórészű aszinkronmotor olyan kialakításon alapul, amely jól viseli a folyamatos működést, és igényes műszakrendszerben is stabil paramétereket tart fenn. Az F szigetelési osztály a B hőmérséklet-emelkedési osztállyal együtt támogatja a biztonságos hőtechnikai működést terhelés alatt.
Energiahatékonyság nagy technológiai rendszerekben
A 96,1 %-os hatásfok és a 0,89 teljesítménytényező segít a hajtás energiahatékonyságát olyan szinten tartani, amely érzékelhető a nagy gyárak teljes üzemeltetési költségében. A technológiai rendszerek OEM-gyártói a frekvenciaválasztás lehetőségét is értékelik, mivel 60 Hz-es kivitel is rendelkezésre áll, ami egyszerűsíti az exportprojekteket és a különböző piacokon történő szabványosítást.
A △ 400V kapcsolásnál 1202 A, Y 690V kapcsolásnál 697 A névleges áram elegendő alapot ad a tápellátás pontos méretezéséhez a kapcsolószekrények és védelmi elemek tervezésekor. A 3680 kg tömeg, a 232,000 kg·m² külső indítási tehetetlenségi nyomaték és a 21,200 kg·m² GD² tehetetlenségi nyomaték olyan értékek, amelyek felhasználhatók a sor, az alapozás és a kapcsolódó technológia csatlakozásának tervezésekor. A DE- és NDE-oldalon egyaránt alkalmazott 6220C3 csapágyak hosszú munkaciklusokon át támogatják az egyenletes működést.
A VYBO Electric olyan megoldást kínál azoknak az ügyfeleknek, akiknek nemcsak magára a motorra, hanem egy adott technológiai folyamathoz és az üzem tényleges telepítési körülményeihez való összehangolásra is szükségük van.
Lépjen kapcsolatba velünk, és elkészítjük a projektjéhez illő megoldást.
