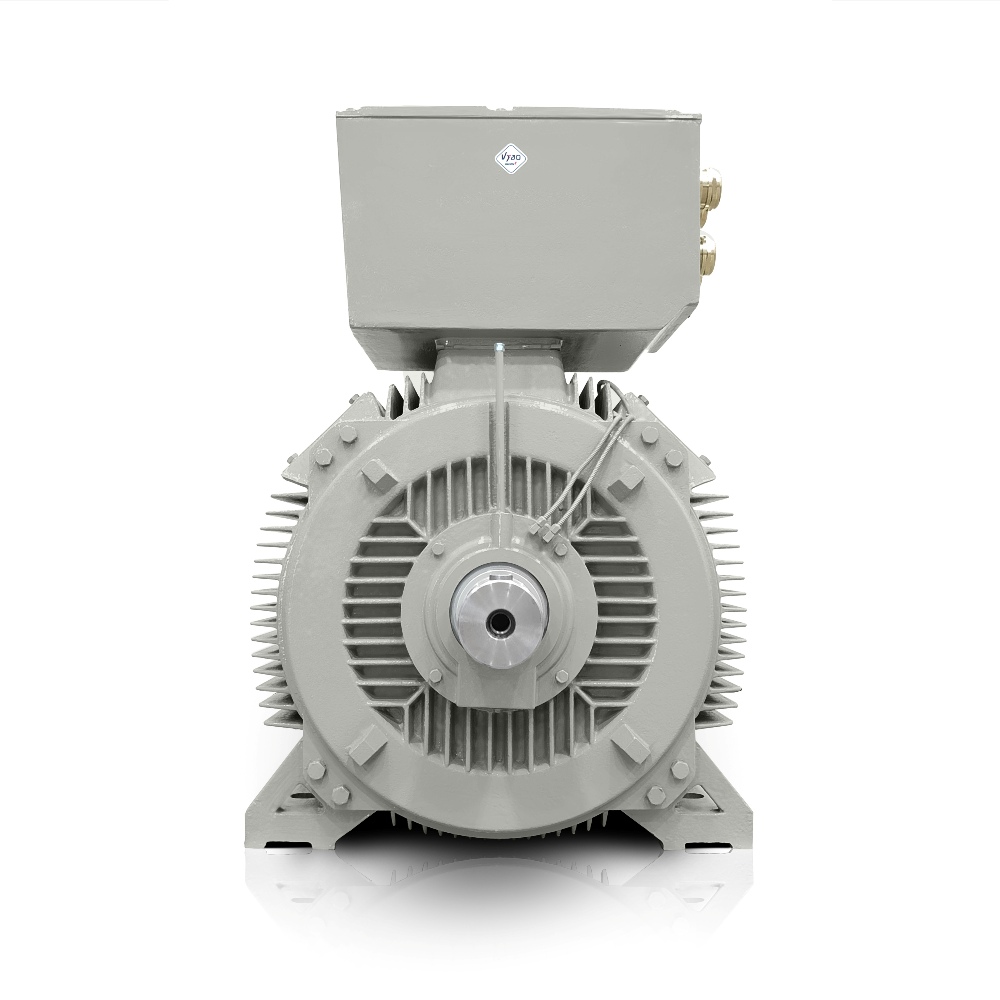

Elektromos motor 560 kW, 2980 ford./perc, 400/690 V, H17RL 400X1-2

Nagy terhelésű szállítószalagoknál, szivattyúegységeknél és nehéz gyártósoroknál a hajtás minden részlete számít. A H17RL Compact PRO H17RL 400X1-2 kivitele kompakt teljesítmény köré épített 2900 ford./perc fordulatszámú villanymotor, amellyel szükségtelen térbeli kompromisszumok nélkül tervezhető meg a technológiai rendszer. A gyakorlatban ez stabil működést, az egységekbe való könnyebb integrációt és folyamatos üzemet támogató teljesítményt jelent.

A VYBO Electric olyan gyárüzemeltetőknek és OEM-gyártóknak szállít megoldásokat, akik megbízható villanymotort igényelnek nagy folyamatterhelésű, igényes alkalmazásokhoz. A VYBO Electric több ezer elégedett ügyfele igazolja, hogy a hajtás kiválasztásakor a hosszú távú működés és a szervizkészültség ugyanolyan fontos, mint maga a teljesítmény.

2900 ford./perc fordulatszámú villanymotor a gyártástechnológiák egyenletes működéséhez

A 2980 ford./perc névleges fordulatszám gyors hajtásreakciót támogat azokban a rendszerekben, ahol pontos összehangolás szükséges a gép munkaciklusával. Ez a tulajdonság különösen hasznos olyan gyártósorokon, ahol fontos a stabil energiaátvitel és az indítás alatti ingadozások korlátozása.

• Extrudáló- és keverősorok a vegyipari termelésben.
• Hengerlő- és tekercselőberendezések főhajtásai.
• Forgó törőgépek hajtásai kőfejtési és bányászati környezetben.
• Nagy centrifugálszivattyúk az energetikai és vízügyi ágazatban.
• Szellőzőegységek folyamatos üzemű technológiai csarnokokhoz.
• Szállítósorok logisztikai és csomagolóközpontokban.

Robusztus öntöttvas szerkezet hosszú ipari élettartamhoz

A robusztus öntöttvas szerkezet biztosítja a motornak az ismételt indításokkal, rezgésekkel és hosszú munkaciklusokkal járó működéshez szükséges szilárdságot. Az öntöttvas kivitel ott is segít megőrizni az egység mechanikai stabilitását, ahol nagyobb követelményeket támasztanak a rögzítés merevségével és a hajtásrendszeren belüli pontos elhelyezéssel szemben.

Ez a szerkezet különösen fontos azokban az üzemekben, ahol a hajtástól hosszú szervizintervallumot és gyakori leállások nélküli megbízható teljesítményt várnak el. Nagy gyárakban és OEM-gyártási integrációkban egyaránt megfelelő alapot nyújt olyan gépekhez, amelyeknek folyamatos terhelés mellett, pontos mechanikai geometriát fenntartva kell működniük.

Forgórészkalicka nagy terhelésekre tervezve

A tömör alumínium forgórészkalicka támogatja a tartósságot indításkor és dinamikus terhelésváltozáskor. Az indítási és nyomatékparaméterekkel együtt segíti a motort azokban az alkalmazásokban, ahol még jelentős technológiai ellenállással szemben is biztos hajtáskapcsolatra van szükség.

Kompakt teljesítmény helytartalék nélküli gépekhez

A kompakt teljesítmény ebben a teljesítményosztályban alapvető azoknak a tervezőknek, akik sűrű technológiai elrendezésekkel dolgoznak, és nem akarnak kompromisszumot kötni a szükséges hajtáskapacitásban. A 400 mm-es keretméret hatékony integrációt tesz lehetővé robusztus rendszerekben, ahol minden beépítési méret és szervizhozzáférési pont számít.

A gyakorlatban ezt a megközelítést különösen azok a berendezésgyártók értékelik, akiknek nagy teljesítményt kell észszerű beépítési helyigénnyel kombinálniuk. Gyártósorok korszerűsítésekor a motor megfelelő jelölt olyan helyekre, ahol egy nagyobb megoldás bonyolítaná a hajtóművek, alapok vagy védőburkolatok tervezését.

Hatásfokosztály-választás a hosszú távú üzemi gazdaságosságért

Energiaintenzív üzemekben fontos, hogy a hatásfokosztály a szükséges alkalmazási profil szerint legyen kiválasztható. Az IE3, IE4 és IE5 elérhetősége segít a hajtást a projekt céljaihoz igazítani, legyen szó a folyamatos üzem fogyasztásának optimalizálásáról vagy az egész üzem működési költségeinek csökkentését szolgáló átfogóbb stratégia támogatásáról.

Az ebbe az osztályba tartozó háromfázisú villanymotorok mindenütt jól teljesítenek, ahol a hosszú távú megtérülés és az ismételt terhelések melletti stabil teljesítmény döntő. Az integrátorok és karbantartó csoportok számára előny, hogy a hatásfok kiválasztása az adott alkalmazáshoz igazítható anélkül, hogy befolyásolná a hajtáscsomópont kialakítását.

A hajtás tervezését támogató üzemi adatok

Az 560 kW névleges teljesítmény, az 1795 Nm névleges nyomaték és a 96,1 % hatásfok megfelelő alapot nyújt a magas üzemi követelményű technológiai rendszerekhez. A 400/690 V tápellátás szabványos ipari csatlakozási keretet biztosít, miközben lehetővé teszi a kialakításnak az üzem elektromos infrastruktúrájához való igazítását.

A névleges áram △ 400V esetén 948 A, Y 690V esetén pedig 550 A, ami pontos kiindulási adatokat ad a tervezőknek a kapcsolószekrények és védelmi elemek méretezéséhez. A 0,89 teljesítménytényező stabil elektromos működést támogat azokban az egységekben, ahol más nagy fogyasztókkal is szükséges az összehangolás.

Az F szigetelési osztály és a B hőmérséklet-emelkedés segít a működést biztonságos hőtartományban tartani hosszú távú terhelés mellett. A 3350 kg tömeg, a 183,000 kg·m² külső indítási tehetetlenség és a 18,000 kg·m² GD² tehetetlenségi nyomaték olyan paraméterek, amelyeket a tervező az alap, a tengelykapcsoló és az indítási folyamat meghatározásakor használhat.

A 6220C3 DE csapágy és a 6220C3 NDE csapágy teszi teljessé az ipari környezetben hosszú távú működésre előkészített egységet. A bevált VYBO Electric márkával együtt ez olyan megoldás, amely egyetlen motorban egyesíti a teljesítményt, a mechanikai tartósságot és a gyakorlati használhatóságot.

Azoknál a projekteknél, amelyek nagy teljesítményű ipari hajtást igényelnek a helyigény, hatásfok és tartósság hangsúlyozásával, használja ki a H17RL Compact PRO modellt, és tervezzen olyan egységet, amely igényes feltételek között is megbízhatóan működik.
