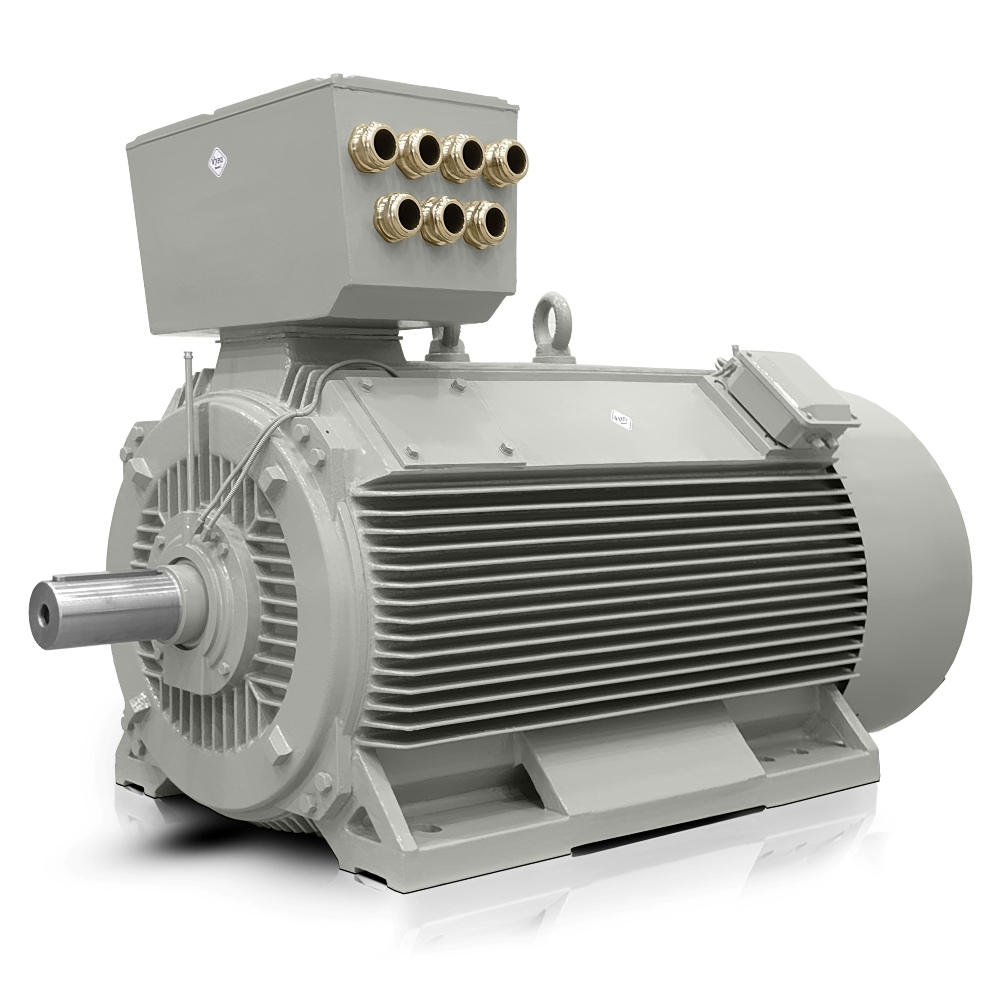

Elektromos motor 500 kW, 1485 ford./perc, 400/690 V, H17RL 355X3-4

A H17RL 355X3-4 nagy teljesítménysűrűséget biztosít azokhoz a technológiákhoz, amelyeknél a hely, a nyomaték és a hosszú távú terhelés alatti megbízható indítás döntő jelentőségű. Ez a VYBO Electric által gyártott 1400 ford./perc fordulatszámú elektromos motor igényes üzemekhez készült, ahol a géptől stabil működést, a hajtóműhöz való pontos csatlakozást és a termelési csúcsokhoz ésszerű tartalékkapacitást várnak el.

A robusztus öntöttvas szerkezet segít csillapítani a rezgéseket és folyamatos üzem alatt is mechanikailag stabilan tartja a motort. A nagy gyárak üzemeltetői értékelik, hogy az ilyen kialakítású aszinkron elektromos motor jobban viseli a szivattyúkban, kompresszorokban és szállítósorok hajtásaiban jelentkező terheléseket.

1400 ford./perc fordulatszámú elektromos motor a termelés folytonosságához és a technológiával való pontos integrációhoz

Az 1485 ford./perc névleges fordulatszám megfelelő kompromisszumot biztosít a sebesség és a nyomaték között, ami fontos a hosszú munkaciklusú hajtásokban. Integrációs szempontból ez egy kalickás forgórészű aszinkron elektromos motor, amely jól teljesít ott, ahol az OEM-gyártóknak kiszámítható viselkedésre van szükségük indításkor és állandó terhelés mellett egyaránt.

A gyakorlatban keverősorokban, zúzókban, granulátorokban, extruderekben, szállítószalagokban, hengermalmokban, elszívó ventilátorokban, fúvókban, technológiai szivattyúkban, hűtőtornyokban, tekercselő berendezésekben, présekben, szeparátorokban, szárítókban, csigás szállítókban és ipari keverők hajtásaiban használható. Az ilyen alkalmazások olyan háromfázisú elektromos motorokat igényelnek, amelyek szükségtelen paraméteringadozások nélkül képesek ismételt indításokra.

Robusztus öntöttvas keret a folyamatos üzem mechanikai tartósságához

A megoldás fő előnye a mechanikai megbízhatóság. Az öntöttvas ház jobban ellenáll a telepítés során fellépő igénybevételnek, a technológiából átvitt rezgéseknek és a kiterjedt termelési környezetben való működésnek, ahol a motort por, hőciklusok és hosszú üzemórák érik.

• A motor stabil rögzítése csökkenti a nem kívánt rezonanciák kockázatát az egész hajtásban.
• A nehézüzemi szerkezet hosszú élettartamot támogat folyamatos terhelés alatt.
• A konstrukció olyan gyártósorokhoz alkalmas, ahol a szervizleállásokat jó előre megtervezik.

Kompakt teljesítmény 355 mm-es IEC keretméretben nagy technológiai rendszerekhez

A gépek tervezésekor az is számít, hogy mennyi aktív teljesítmény fér el a beépítési térben. A motor ezért kompakt teljesítményt nyújt, amely egyszerűsíti az integrálást zárt keretekbe, moduláris gépekbe és korlátozott beépítési térrel rendelkező egyedi szerelvényekbe. A technológiai rendszerek gyártói számára ez gyakorlati előny az alapok, burkolatok és szervizhozzáférések kialakításakor.

Ezáltal az 1400 ford./perc fordulatszámú elektromos motor olyan alkalmazásokhoz is alkalmas, ahol nagy teljesítménysűrűségre van szükség a teljes hajtás méretének szükségtelen növelése nélkül. Ezt a megközelítést azok a vállalatok értékelik, amelyek több gyártóüzemben szabványosítják egységeiket.

Hatásfokosztály választása az üzem energiastratégiája szerint

A VYBO Electric ezt az aszinkron elektromos motort különböző hatásfokszintekkel kínálja, így az hozzáigazítható az üzemi követelményekhez, a beruházási tervhez és az elvárt megtérüléshez. Gyártósorok korszerűsítésekor vagy új OEM-szerelvények fejlesztésekor ez különösen fontos ott, ahol az energiafogyasztást a berendezés teljes életciklusa alatt figyelemmel kísérik.

• A normál terhelés melletti alacsonyabb fogyasztás támogatja az üzemeltetési költségek ellenőrzését.
• A megfelelő hatásfok kiválasztása megkönnyíti a szabványosítást a különböző géptípusok között.
• A műszaki osztály nagyobb rugalmasságot kap a változó termelési profilok tervezéséhez.

A VYBO Electric több ezer elégedett ügyfele különösen a valós ipari körülmények közötti egyenletes teljesítményéért értékeli a modellt. A 3215 Nm névleges nyomaték, a 0,87 teljesítménytényező és a 96,3 %-os hatásfok olyan értékek, amelyek segítik a hajtás hosszú üzemidőkre történő méretezését állandó tervezési kompromisszumok nélkül.

A kiszámítható karbantartás a telepítő- és szervizcsapatok számára is fontos. A 6322C3 DE és a 6222C3 NDE csapágy stabil rotorműködést támogat, míg a 2800 kg-os tömeg az összstabilitásra vonatkozó magasabb követelményekkel rendelkező ipari használatra szánt robusztus szerkezetnek felel meg. A H17RL 355X3-4 ezért olyan projektekhez illeszkedik, ahol az élettartamot, a megbízhatóságot és a műszaki tartalékot egyetlen megoldásban veszik figyelembe.

Kohászati sorok, papírgyárak, cementgyárak, vízművek, finomítók és nehéz feldolgozóipari hajtások tervezésekor fontos, hogy a motor közvetlenül csatlakoztatható legyen robusztus technológiai rendszerekhez aránytalanul bonyolult integráció nélkül. A 140 %-os indítónyomaték-arány és a 200 %-os maximálisnyomaték-arány segít az indítás során, ami nagyobb tehetetlenségű berendezéseknél fontos.

A △ 400V 864 A névleges áram és az Y 690V 501 A névleges áram szintén fontos az elektromos berendezés pontos méretezéséhez. A 328,000 kg·m² külső indítási tehetetlenséggel és a 29,600 kg·m² GD² tehetetlenségi nyomatékkal együtt olyan adatokat adnak a tervezőnek, amelyek egyszerűsítik az indítási mód kialakítását valós üzemi körülmények között.

Vegye fel velünk a kapcsolatot, ha gyártósorhoz, technológiai rendszerhez vagy hajtáskorszerűsítéshez keres motort.
