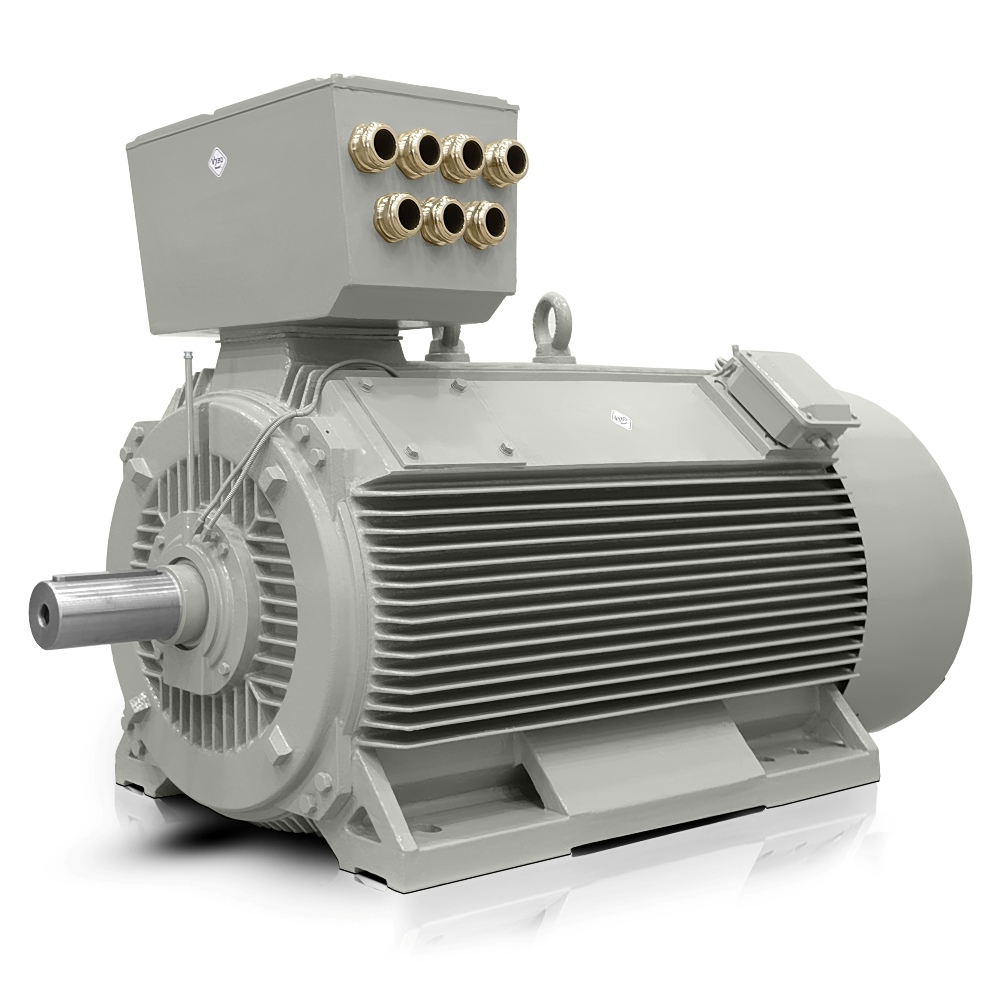

Háromfázisú elektromos motor: H17RL-355X4-2 500KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 355X4-2 |
| Névleges teljesítmény (kW) | 500 |
| Vázméret (mm) | 355 |
| Pólusok száma | 2 |
| Névleges fordulatszám (ford./perc) | 2978 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 846 |
| Névleges áram 690 V (A) | 491 |
| Hatásfok 100%-os terhelésnél (%) | 96,1 |
| Teljesítménytényező 100%-os terhelésnél | 0,89 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 1603 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 140 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 200 |
| Indítóáram-arány (LRA/RLA) %-ban | 700 |
| Külső indítási tehetetlenség (kg·m²) | 164 |
| GD² tehetetlenségi nyomaték (kg·m²) | 16 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | tömör alumínium rövidrezárt kalitka |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 2580 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6220C3/6220C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A VYBO Electric H17RL 355X4-2 2900 ford./perc fordulatszámú villanymotor 500 kW teljesítménnyel olyan alkalmazásokhoz készült, ahol a korlátozottan rendelkezésre álló hellyel rendelkező gyártástechnológiában a kompakt teljesítmény döntő fontosságú. 2978 ford./perc névleges fordulatszámon stabil nyomatékot biztosít a nagy igénybevételű hajtásokhoz, miközben alkalmas olyan rendszerekbe való beépítésre, amelyek pontos csatlakozást igényelnek hajtóművekhez, szivattyúkhoz vagy ventilátoregységekhez. A gyakorlatban ez egy kalickás forgórészű aszinkron villanymotor, amely megfelel azoknak az üzemeknek, ahol nagy terhelés, hosszú üzemciklusok és az ismételt indítások során megbízható működés várható el.
A 355 mm-es tengelymagasság helyet biztosít a teljesítménytartaléknak anélkül, hogy szükségtelenül növelné a beépítési térfogatot. Ez a megközelítés különösen fontos a gyártósorok korszerűsítésekor, amikor a hajtástechnikának igazodnia kell a meglévő rögzítési pontokhoz, szervizhozzáféréshez és gépelrendezéshez. A kompakt teljesítmény itt nem az üzemi követelmények feladását jelenti, hanem azt, hogy a szükséges nyomaték olyan megoldással biztosítható, amely még az igényes technológiai csomópontokba is észszerűen beépíthető.
2900 ford./perc fordulatszámú villanymotor nagy igénybevételű hajtások stabil működtetéséhez
Az 1603 Nm névleges nyomaték a 140 %-os indítónyomaték-aránnyal együtt támogatja azoknak a berendezéseknek az indítását, amelyeknél a kezdeti ellenállási nyomatékot túlzott mechanikai terhelés nélkül kell leküzdeni. A 200 %-os maximális nyomatékaránynak köszönhető tartalék segít a dinamikus átmeneti állapotokban és az ingadozó terhelésű alkalmazásokban. Nagy gyárak üzemeltetői számára ez különösen fontos, mivel minden nem tervezett leállás termelési kapacitásveszteséget jelent. A 2900 ford./perc fordulatszámú villanymotor ezért változó üzemi feltételek mellett is segít stabilan tartani a technológiai folyamatot.
- Ömlesztett anyagok ürítő szállítószalagjai cementgyárakban.
- Fő keverőegységek a vegyipari termelésben.
- Szivattyúegységek nagy térfogatáramú technológiai vízhez.
- Ventilátoregységek füstgázelszíváshoz az energetikai ágazatban.
- Kőtörők bányászati kőfejtésekben.
- Hengermalmok ásványfeldolgozásban.
- Préssorok kohászati félkész termékekhez.
- Extruderek műanyag-feldolgozásban folyamatos terheléssel.
- Kompresszorállomások ipari levegőhöz.
- Forgódobos szárítók az élelmiszer-feldolgozásban.
- Brikettáló prések újrahasznosító sorokban.
- Nagy keverőreaktorok a gyógyszergyártásban.
- Szalagos szállítók hajtásai nyersanyag-logisztikai terminálokon.
Robusztus öntöttvas szerkezet hosszú élettartamhoz folyamatos üzemben
A robusztus öntöttvas szerkezet nagy mechanikai szilárdságot, stabil rögzítést és kedvező feltételeket biztosít a hosszú élettartamhoz olyan üzemekben, ahol a berendezés rezgésnek, pornak és hőmérséklet-változásoknak van kitéve. Egy ilyen méretű motornál ez alapvető a geometria hosszú távú megőrzéséhez és a gyártási ciklus alatti szervizbeavatkozások csökkentéséhez. A DE és NDE oldalon egyaránt alkalmazott 6220C3 csapágyak nagyobb terhelés mellett is támogatják a sima működést, és megkönnyítik a rutin karbantartás miatti leállások tervezését.
Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály üzemi tartalékot nyújt az igényes működéshez anélkül, hogy a motort szükségtelen hőterhelésnek tenné ki. A 96,1 %-os hatásfok észszerűbb energiafelhasználást eredményez a technológiai rendszerekben, míg a 0,89 teljesítménytényező segíti a teljes sor táplálási és kompenzációs elemeinek tervezését. A nagy technológiai rendszerek OEM-gyártói számára fontos, hogy a kalickás forgórészű aszinkron villanymotor olyan komponensként legyen integrálható, amely javítja a hosszú távú üzemeltetés kiszámíthatóságát.
Feszültségválasztás a gyártórendszerekbe történő rugalmas integrációhoz
A feszültség megválasztásának lehetősége új és korszerűsített egységekbe egyaránt támogatja a beépítést az áramellátás szükségtelen módosítása nélkül. Tervezési szempontból előnyös, hogy a motor eltérő hálózati feltételekkel és különböző üzemi elosztási elrendezésekkel rendelkező megoldásokba is beépíthető. 440 V, 500 V, 690 V és 720 V változatok állnak rendelkezésre, ami megkönnyíti az alkalmazást különféle vállalati szabványok szerint és exportprojektekben. Nagy gyárak számára ez előnyt jelent a pótalkatrész-készletek szabványosításakor és a szerviz tervezésekor.
A △ 400V mellett 846 A, illetve Y 690V mellett 491 A névleges áram referenciaértékeket ad a tervezőknek a védelmi és kapcsolóelemek méretezéséhez. A 164,000 kg·m² külső indítási tehetetlenség és a 16,000 kg·m² GD² tehetetlenségi nyomaték fontos olyan egységek indításának tervezésekor, amelyek nagy tömeget és szabályozott gyorsítási követelményt egyesítenek. Ezért a H17RL Compact PRO háromfázisú villanymotor olyan alkalmazásokhoz alkalmas, ahol a teljesítményt, a mechanikai terhelést és az elektromos infrastruktúrát egyetlen működő rendszerben kell összehangolni.
ISO-tanúsítványok a VYBO Electric ellenőrzött gyártási folyamatának részeként
A VYBO Electric gyártási és ellenőrzési folyamata hangsúlyt helyez a megismételhetőségre, ezért az ISO-tanúsítványok természetes módon a dokumentáció részét képezik. Az ipari beszerzési és műszaki osztályok számára ez fontos jelzés arra, hogy a motor nem elszigetelt alkatrészként, hanem ellenőrzött ellátási lánc részeként kerül be a projektbe. A 2580 kg tömeg szintén megerősíti, hogy ez nagy hajtásokhoz készült megoldás, ahol stabil rögzítés és megfelelően méretezett telepítési alap várható el.
Ha nagy gyárhoz vagy olyan OEM-projekthez keres megoldást, amely a kompakt teljesítményt, a mechanikai tartósságot és a tápellátás konkrét üzemhez való igazíthatóságát ötvözi, használja ki a VYBO Electric H17RL 355X4-2 ajánlatát. Ez a motor hosszú távon támogatja a hajtás stabilitását még olyan technológiákban is, ahol minden üzemi részlettel szemben magas követelményeket támasztanak.
A 2900 ford./perc fordulatszámú villanymotor mindenütt használatra kész, ahol döntő a kompakt megoldásba épített megbízható teljesítmény, és ahol az integráció kompromisszumai nélkül várnak el hosszú üzemélettartamot.
