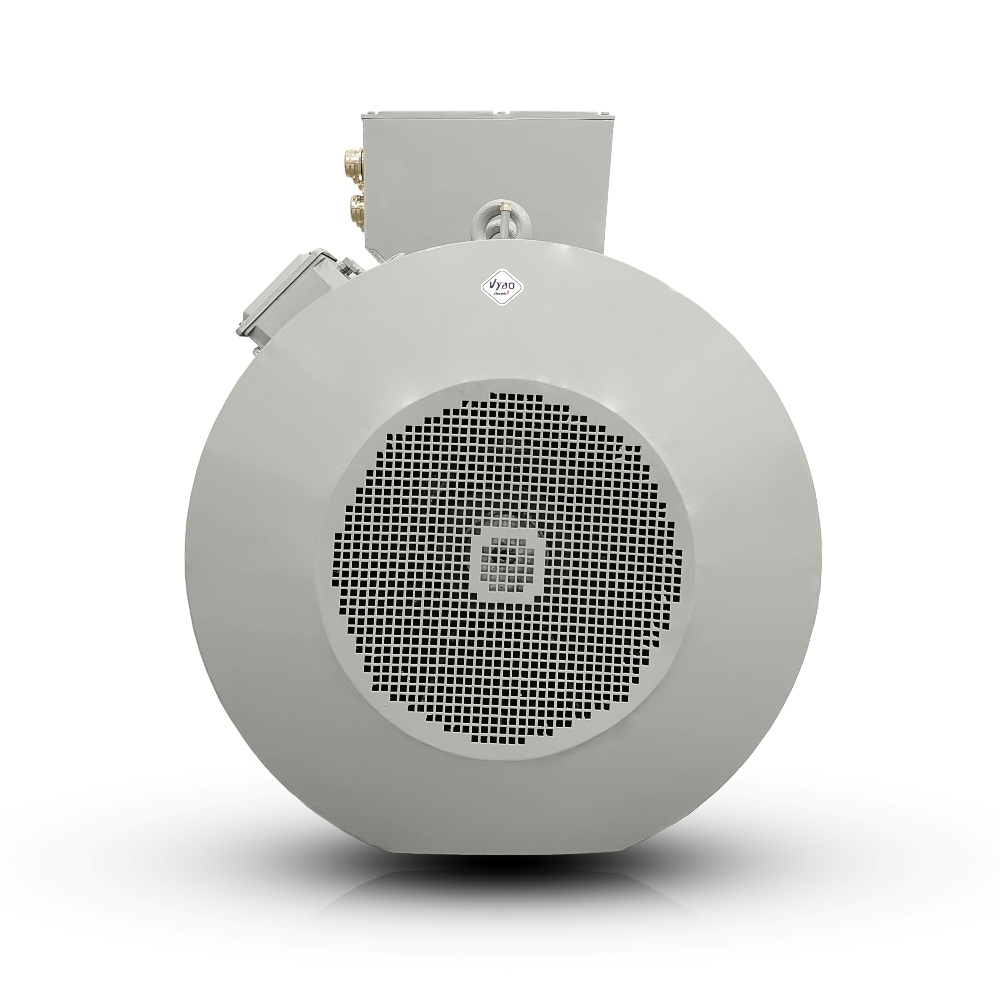

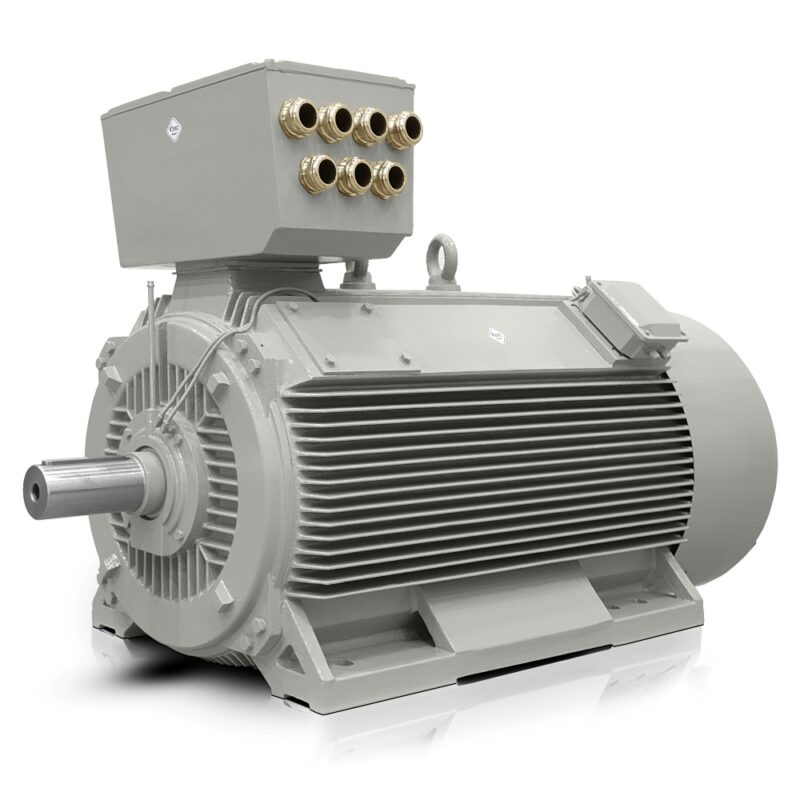

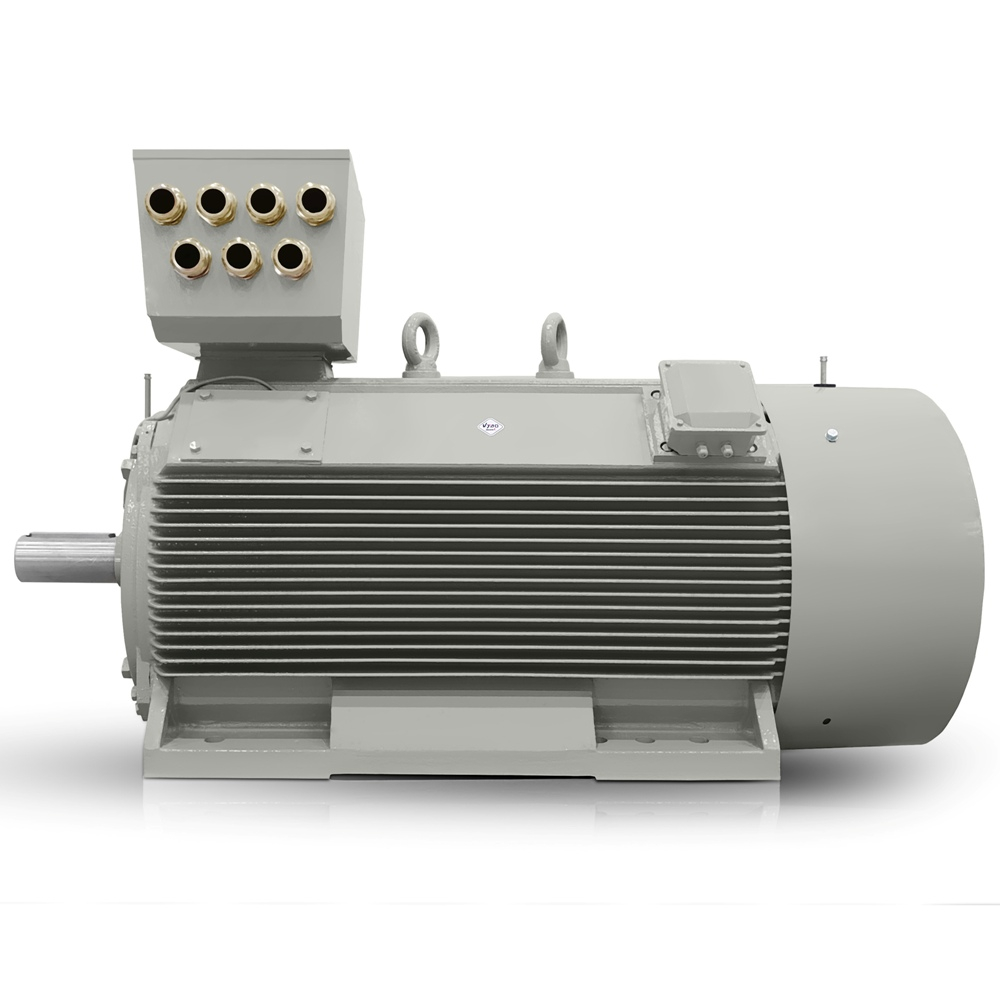

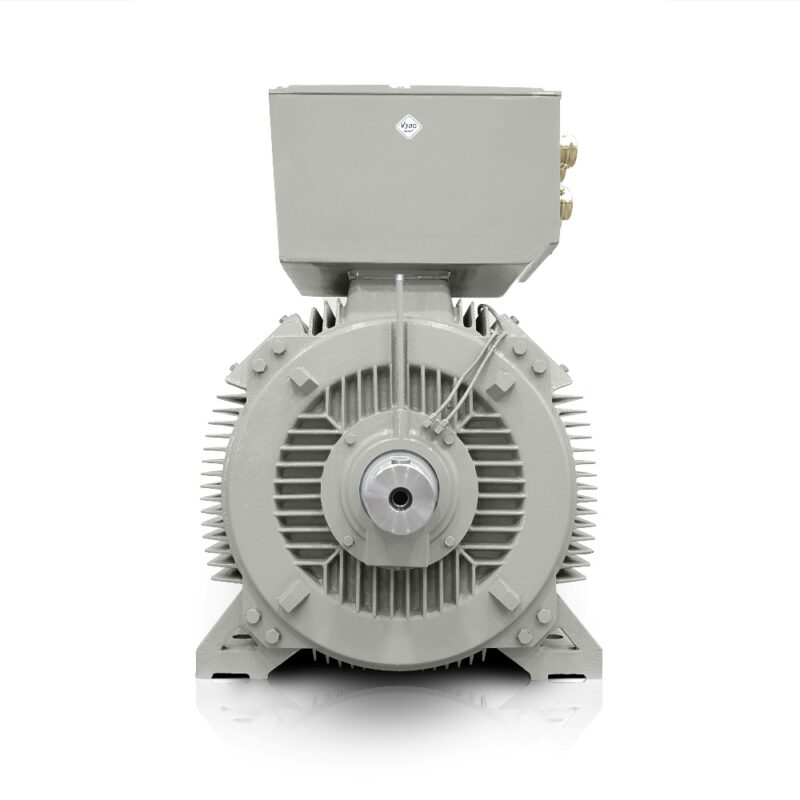

Elektromos motor 280 kW, 740 ford./perc, 400/690 V, H17RL 355X2-8

700 ford./perc elektromos motor nagy ipari teljesítménysűrűséghez

A H17RL 355X2-8 kompakt vázban biztosít nagy teljesítménysűrűséget olyan gyártósorok számára, amelyek nem engedhetik meg az idő vagy hely pazarlását. Ez a 700 ford./perc elektromos motor ott teljesít jól, ahol a stabil nyomaték, az egyenletes indítás és a folyamatos terhelés melletti megbízhatóság döntő. A gyakorlatban olyan hajtástechnikai megoldás, amely igényes üzemi körülmények között is segít tartani a termelési ütemtervet.

A 280 kW teljesítménynek és a 740 ford./perc névleges fordulatszámnak köszönhetően ez a háromfázisú elektromos motor megbirkózik azokkal az alkalmazásokkal, amelyekben fontos az energia kiegyensúlyozott átadása a folyamatnak. A 3614 Nm névleges nyomaték elegendő tartalékot biztosít nagyobb tehetetlenségű indításokhoz és olyan üzemekhez, ahol a hajtásnak szükségtelen ingadozások nélküli stabil jellemzőkre kell támaszkodnia.

Kompakt teljesítmény nagy gyártórendszerekhez

A nagy gyárak üzemeltetői különösen értékelik, hogy a kompakt teljesítmény nem jelent kompromisszumot a munkateljesítményben. A 355 mm-es tengelymagasság lehetővé teszi a hajtások észszerű helykihasználással történő tervezését, ami utólagos beépítési projektek és új technológiai rendszerekbe való integráció esetén egyaránt fontos. Ez a kisfeszültségű elektromos motor készen áll azokra az alkalmazásokra, ahol a hajtástól megbízható reakciót várnak a terhelésváltozásokra és hosszú távú üzemi stabilitást.

A 95,1 %-os hatásfok gazdaságos működést támogat, míg a 0,8-as teljesítménytényező segít a nagy terhelésű üzemek tápellátásának kialakításában. A △ 400V 533 A névleges áram és az Y 690V 309 A névleges áram rugalmasságot ad a tervezőknek, hogy a bekötést az adott hálózathoz és kapcsolószekrény-rendszerhez igazítsák. Az OEM-gyártók számára ez praktikus alap az ismételhető és szervizbarát berendezések tervezéséhez.

Öntöttvas váz hosszú üzemi ciklusokhoz

A robusztus öntöttvas szerkezet növeli a motor rezgéssel, ütésszerű terheléssel és folyamatos üzem közbeni hosszú távú igénybevétellel szembeni mechanikai ellenállását. A 2750 kg tömeg hozzájárul az általános stabilitáshoz, és sok alkalmazásban segít csillapítani a nem kívánt dinamikus hatásokat. A több műszakban működő ipari üzemek különösen értékelhetik ezt a tartalékot a hajtás viselkedésében.

Az F szigetelési osztályt és a B hőmérséklet-emelkedési osztályt úgy választották meg, hogy a motor igényesebb hőmérsékleti körülményeket is kezeljen az üzembiztonság fenntartása mellett. A tömör alumínium rotorkalicka robusztus indítási viselkedést támogat, és gyakori indításoknál is segít, amikor a technológia nem késhet elhúzódó gyorsítás miatt. A DE 6322C3 és NDE 6222C3 csapágyak folyamatos ipari felhasználásra alkalmas megoldással egészítik ki az összeállítást.

Feszültségválasztás a hálózati integrációhoz

A feszültség megválasztásának lehetősége a nagy gyárak számára különösen akkor alapvető, ha a hajtást meglévő infrastruktúrához vagy konkrét OEM-projekthez csatlakoztatják. A rendelkezésre álló 440 V, 500 V, 690 V és 720 V változatok egyszerűsítik a motor adott feszültségszabványhoz való igazítását, és csökkentik az elektromos terv módosításának szükségességét. Ez a megközelítés időt takarít meg az üzembe helyezés során, és egyszerűsíti a több piacra történő szállítást.

A névleges áram, az indítási arányok és a tehetetlenségi értékek lehetővé teszik az indítás és a védelem pontosabb méretezését. A 120 %-os indítónyomaték-arány, a 200 %-os billenőnyomaték-arány és a 650 %-os indítóáram-arány fontos adatokat biztosít a nagyobb tehetetlenségű technológiai rendszerek indításának megtervezéséhez. A 369,000 kg·m² külső indítási tehetetlenség és a 36,400 kg·m² GD² tehetetlenségi nyomaték gyakorlati alapot nyújt olyan üzem megtervezéséhez, ahol a hajtásnak kiszámíthatóan kell viselkednie.

ISO-tanúsítványok a termelési beszerzés támogatására

Technológiai sorok és sorozatgyártás berendezéseinek beszerzésekor az is fontos, hogy a VYBO Electric olyan rendszerben működik, ahol az ISO-tanúsítványok a gyártási és ellenőrzési folyamatok természetes részét képezik. A beszerzési csapatok és műszaki osztályok számára ez jobb nyomon követhetőséget, állandó szállítási minőséget és a motor belső minősítési eljárásokba való egyszerűbb bevonását jelenti. Az iparban ezek a tényezők gyakran ugyanolyan fontosak, mint maga a teljesítmény.

Ipari alkalmazások igényes hajtástechnikához

Ez a motor különböző ipari alkalmazásokhoz alkalmas, amelyek nagy nyomatékot, stabil fordulatszámot és tartós szerkezetet igényelnek. A gyakorlatban különösen a következő berendezésekben hasznos:

• Zúzósorok kőfeldolgozásban.
• Centrifugálszivattyúk vízgazdálkodási rendszerekhez.
• Szellőzőrendszerek nagy csarnokokhoz.
• Füstgázelszívó egységek a kohászatban.
• Szalagos szállítók kőbányai üzemekben.
• Nyersanyag-feldolgozó malmok.
• Kompresszorállomások ipari hálózatokhoz.
• Préselővonalak fémfeldolgozásban.
• Keverőreaktorok vegyipari termelésben.
• Extruderek műanyaggyártásban.
• Szárítódobok anyagfeldolgozásban.
• Tekercselőgépek a papíriparban.
• Szeparátorok újrahasznosítási technológiákban.
• Folyamatkeverők gyártótartályokban.

A VYBO Electric olyan üzemekhez készít megoldásokat, amelyek megbízható alapot igényelnek hosszú termelési ciklusokhoz és pontosan szabályozott terhelésekhez. Ha új projekthez vagy meglévő technológia cseréjéhez motorra van szüksége, lépjen kapcsolatba velünk.
