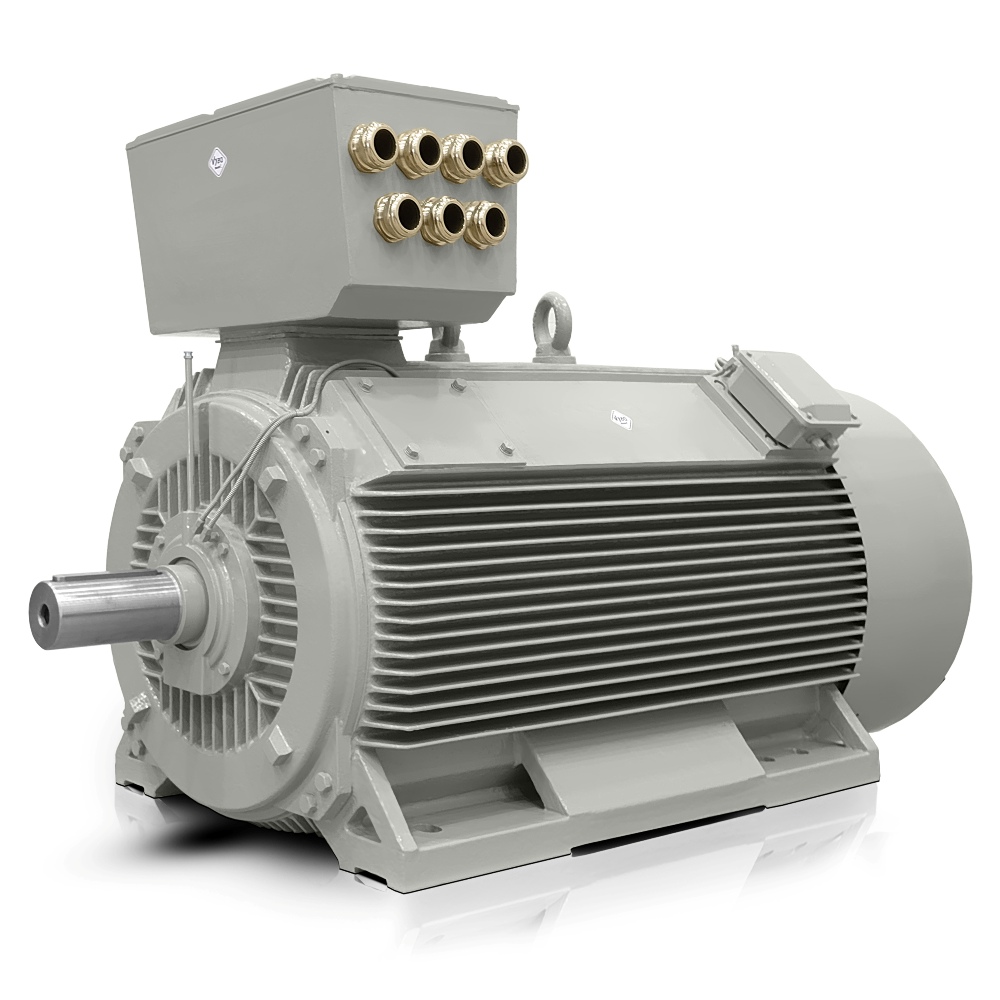

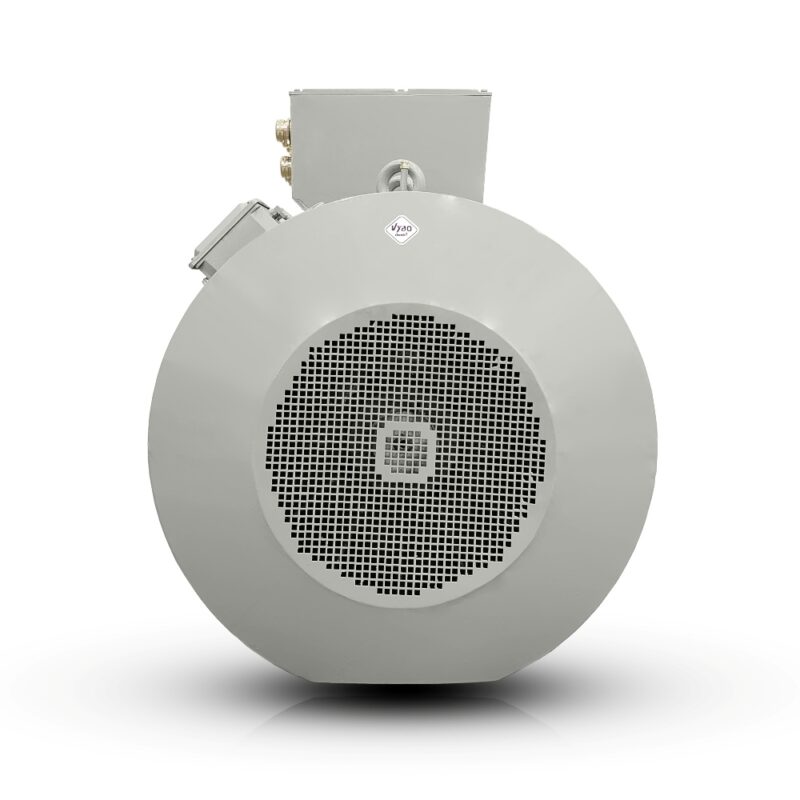

Háromfázisú elektromos motor: H17RL-450X3-4 1000KW 400V/690V 50HZ
| Alapvető műszaki adatok | |
| Motortípus | H17RL 450X3-4 |
| Névleges teljesítmény (kW) | 1000 |
| Vázméret (mm) | 450 |
| Pólusok száma | 4 |
| Névleges fordulatszám (ford./perc) | 1490 |
| Frekvencia (Hz) | 50 |
| Villamos paraméterek | |
| Névleges feszültség (V) | 400/690 |
| Kapcsolás | D/Y |
| Névleges áram 400 V (A) | 1703 |
| Névleges áram 690 V (A) | 990 |
| Hatásfok 100%-os terhelésnél (%) | 96,3 |
| Teljesítménytényező 100%-os terhelésnél | 0,88 |
| Indítási és nyomatéki jellemzők | |
| Névleges nyomaték (Nm) | 6409 |
| Indítónyomaték-arány (LRT/RLT) %-ban | 110 |
| Billenőnyomaték-arány (BDT/RLT) %-ban | 220 |
| Indítóáram-arány (LRA/RLA) %-ban | 750 |
| Külső indítási tehetetlenség (kg·m²) | 654 |
| GD² tehetetlenségi nyomaték (kg·m²) | 64 |
| Alkalmazandó szabványok | |
| Specifikáció | IEC60034-1 |
| Vizsgálat | IEC60034-2 |
| Zaj | IEC60034-9 |
| Rezgés | IEC60034-14 |
| Szerkezeti és üzemeltetési adatok | |
| Beépítési mód | IM B3 (egyéb kivitelek kérésre) |
| Üzemmód | S1 |
| Terheléstípus | Parabolikus vagy lineáris görbe |
| Védettségi fokozat | IP55 |
| Szigetelési osztály | F |
| Hőmérséklet-emelkedési osztály | B |
| Hűtési mód | IC411 |
| Indítási mód | DOL, frekvenciaváltó vagy lágyindító |
| Forgásirány | Mindkettő |
| Rezgés (mm/s) | 2.8 |
| Forgórészkalitka | réz forgórészrudak |
| Kapocsdoboz típusa | VYBO CB2-LV |
| Üzemeltetési feltételek | |
| Környezeti hőmérséklet-tartomány (°C) | -20 és +40 között (-30, +50, +60 opcionális) |
| Maximális telepítési magasság | legfeljebb 1000 m |
| Tömeg és felületkezelés | |
| Hozzávetőleges tömeg | 5500 kg |
| Szín | RAL7030 |
| Festékbevonat | fényes |
| Csapágyak és kenés | |
| DE/NDE csapágyak | 6328C3/6328C3 |
| Kenőanyag | 2. számú lítiumbázisú zsír (hőmérsékleti osztály) |
| Tartozékok | |
| 6 x PT100 a tekercsekben | |
| 1 x PT100 az NDE csapágyban | |
| 1 x PT100 a DE csapágyban | |
| Állófűtés 230 V | |
| 3 x PTC a tekercsekben | |
A H17RL-450X3-4 nagy teljesítménysűrűséget biztosít olyan üzemekben, ahol a hely, a stabilitás és a hosszú távú terhelés meghatározó. Ezt az 1400 ford./perc fordulatszámú elektromos motort olyan nagy technológiai és energetikai hajtásokhoz tervezték, amelyek folyamatos terhelés mellett megbízható működést és masszív ipari megoldáson belül pontosan illesztett teljesítményt igényelnek.
Ebben a kivitelben a VYBO Electric masszív öntöttvas szerkezetet alkalmaz, amely segít csillapítani a rezgéseket és megőrizni a szerelési pontosságot igényes mechanikai környezetben is. Ezért egy ilyen típusú háromfázisú elektromos motor jól teljesít ott, ahol gyakoriak a lökésszerű indítások, a hosszú munkaciklusok, valamint a csapágyak és a mechanikai alkatrészek élettartamával szemben támasztott magas követelmények.
1400 ford./perc fordulatszámú elektromos motor nehéziparhoz és folyamatos üzemhez
Az 1490 ford./perc névleges fordulatszám stabil alapot biztosít olyan alkalmazásokhoz, ahol szükségtelen ingadozások nélküli, egyenletes energiaátvitel várható el. Az 1000 kW teljesítménnyel és a 6409 Nm névleges nyomatékkal együtt ez olyan megoldás, amely jól működik nagy tehetetlenségű rendszerek indításánál és technológiai sorok hosszú távú üzemében.
A gyakorlatban ez a kisfeszültségű elektromos motor például kőtörőknél, technológiai közegek szivattyúállomásain, bányászati szállítószalagoknál, kompresszoregységeknél, cementgyári malmoknál, vegyipari keverőberendezéseknél, nagy térfogatáramú ventilátoroknál, műanyaggyártó extrudereknél, kohászati sorok erőátviteli egységeinél és a papíripar nagy tekercselőinél használható.
Masszív öntöttvas szerkezet hosszú szervizintervallumokhoz
A motor öntöttvas háza növeli a mechanikai terheléssel szembeni ellenállást, és javítja a viselkedést tartós hőterhelés mellett. Ez különösen fontos olyan üzemekben, ahol a hajtást korlátozott helyre telepítik, miközben gyakori karbantartási beavatkozások nélkül kell ellenállnia a megszakítás nélküli működésnek.
Az 5500 kg-os tömeg és a 450 mm-es tengelymagasság stabil telepítést támogat olyan technológiai rendszerekben, ahol nagy dinamikus terhelések várhatók. Ez segít a háromfázisú elektromos motornak kiszámíthatóan működni azokban az egységekben is, ahol az indítónyomaték és a tehetetlenség döntő tényezők a hajtás tervezésében.
Kompakt teljesítmény korlátozott beépítési hellyel rendelkező terekhez
A kompakt teljesítmény különösen előnyös, amikor nagy teljesítményt kell ésszerű szerkezeti hosszon belül, túlzott beépítési helyigény nélkül koncentrálni. Ez a megoldás megkönnyíti a meglévő gyártórendszerekbe és modernizációkba történő integrációt, valamint a hasonló feszültségrendszerű régebbi hajtások cseréjét.
- A △ 400 V mellett 1703 A névleges áram támogatja a közvetlen tápellátásra épülő nagy teljesítményű elosztórendszerekben történő alkalmazást.
- Az Y 690 V mellett 990 A névleges áram megfelel a nagy ipari hálózatokban történő üzemnek.
- A 110 %-os indítónyomaték-arány segít a terhelt rendszerek indításában.
- A 220 %-os billenőnyomaték-arány növeli a tartalékot rövid idejű üzemi csúcsok során.
- A 750 %-os indítóáram-arány fontos a védelem és az indítás tervezésénél.
Hatásfokválasztás az üzem energiastratégiája szerint
A hatásfokosztály megválasztásának lehetősége lehetővé teszi a hajtás hozzáigazítását az adott technológia, a költségvetés és a tervezett üzemidő követelményeihez. Modernizált gyártósoroknál ez különösen praktikus, ha a teljes energiafogyasztást és az üzemi veszteségek csökkentésének szükségességét a folyamatlogika megváltoztatása nélkül követik.
Az IE3, IE4 és IE5 kivitelek elérhetősége lehetőséget ad a technológusoknak arra, hogy a hatásfok szintjét az üzem céljai szerint állítsák be. A 96,3 %-os hatásfok és a 0,88-as teljesítménytényező gazdaságos működést is támogat olyan alkalmazásokban, ahol a motor hosszú munkaciklusokban üzemel, és a fogyasztás változásai hatással vannak a teljes termelési költségre.
Üzemi paraméterek, amelyek segítik a hajtás tervezését
Az F szigetelési osztály és a B hőmérséklet-emelkedés fontos hosszú távú terhelésnél, különösen ha a környezet hőtechnikailag igényes, vagy a gép korlátozott hűtésű technológia része. A rézrudakból készült forgórészkalitka támogatja a tartósságot ismételt indításoknál, és javítja a motor viselkedését nehéz indításkor.
A DE oldali 6328C3 és az NDE oldali 6328C3 csapágyak stabil futást alapoznak meg olyan egységekben, ahol pontos szerelés és hosszú szervizintervallumok szükségesek. A 654 000 kg·m² külső indítási tehetetlenség és a 64 000 kg·m² GD² tehetetlenségi nyomaték hasznos egy olyan rendszer tervezésénél, amelynek nem kívánt túlterhelés nélkül kell kezelnie a dinamikus változásokat.
VYBO Electric több ezer elégedett ügyfele használ hasonló megoldásokat a kohászatban, a bányászatban, az energetikában és a feldolgozóiparban, ahol az alkatrészek megbízhatóságát minden nap valós üzemi körülmények között tesztelik.
Lépjen kapcsolatba velünk nagy ipari hajtásokhoz kínált megoldásért
Lépjen kapcsolatba velünk, és tudja meg, hogyan illeszthető a H17RL-450X3-4 az Ön technológiai rendszerébe, gyártósor-modernizációjába vagy meglévő hajtás cseréjére irányuló projektjébe.
