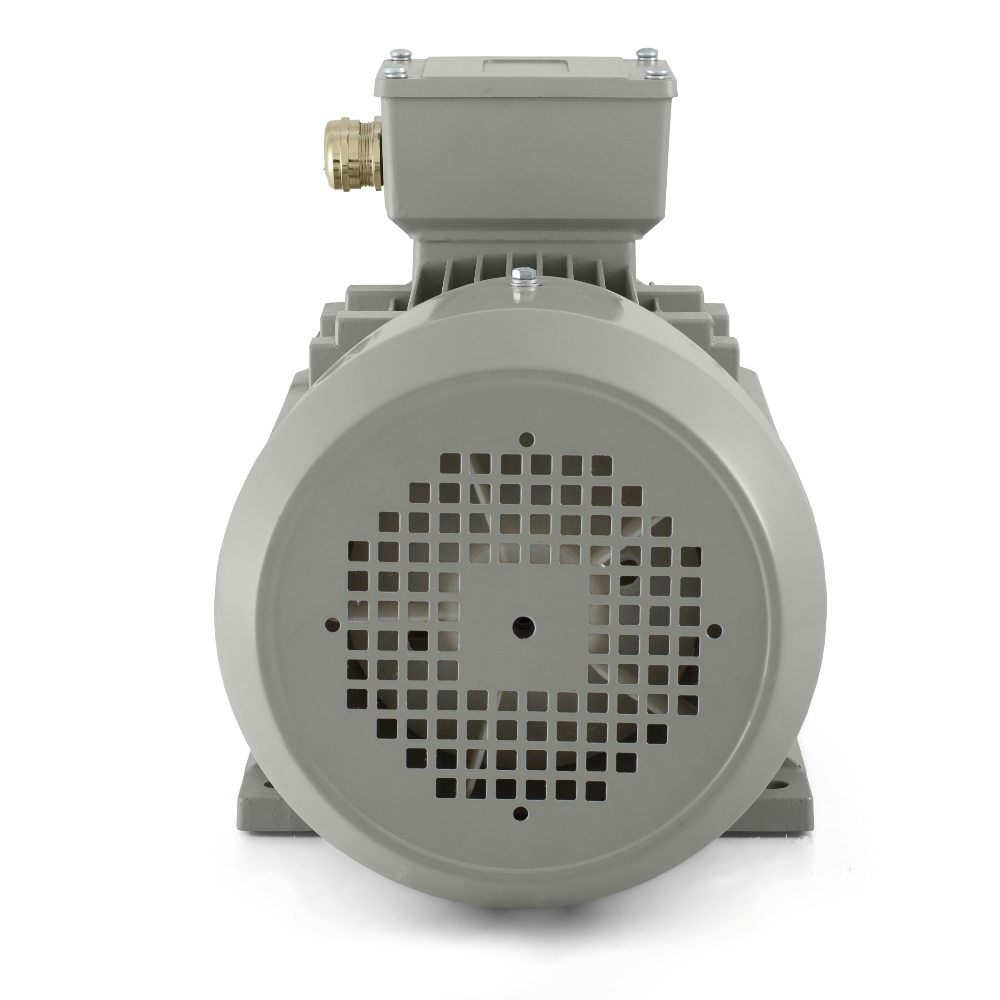

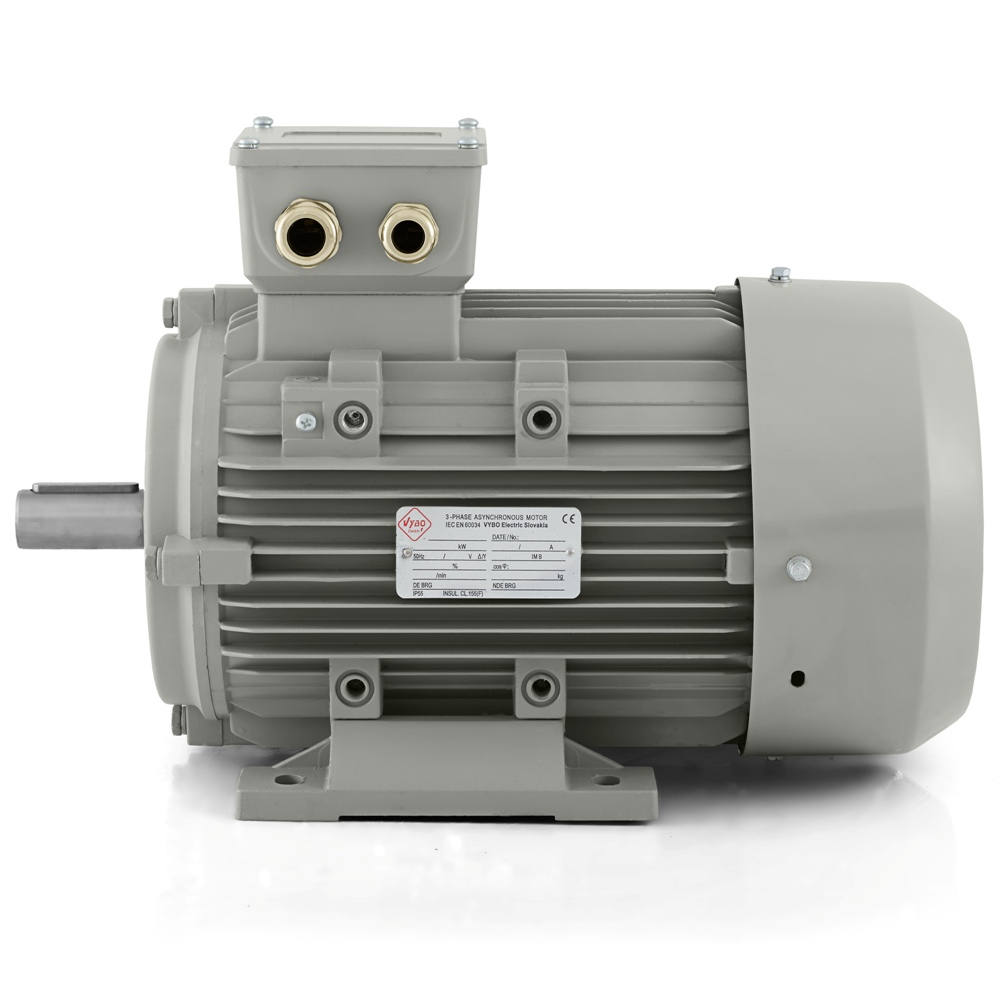

Elektromos motor 11 kW, 970 ford./perc, 400 V, 1AL-160L-6

1AL-160L-6 villanymotor megbízható üzembe helyezéshez és stabil 6 pólusú működéshez

A VYBO Electric 1AL-160L-6 villanymotorja egy 6 pólusú, háromfázisú modell 11 kW teljesítménnyel, 400/690 V névleges feszültséggel, 50 Hz frekvenciával és 970 ford./perc névleges fordulatszámmal. Olyan technológiákhoz készült, ahol rendszeres munkaritmusra, szilárd mechanikai rögzítésre és az ipari üzembe való problémamentes integrációra van szükség. A gyakorlatban mindenekelőtt az számít, hogy a motor egyenletesen működjön és hosszabb terhelés alatt is állandó tempót tartson. Ez a karakter olyan berendezésekhez illik, ahol a hajtásnak nem hirtelen kell reagálnia, hanem az egész rendszer stabil működését kell támogatnia.

A 160 mm-es keretméret már jelzi, hogy a modell készen áll rendszeres használatra olyan technológiai egységekben, ahol nemcsak a teljesítmény, hanem a kezelés, a telepítés és a hosszú távú működés biztonsága is fontos. A villanymotor például jól alkalmazható központi légkezelő egységekben, nagyobb keringtető szivattyúkban, keverőrendszerekben, szállítószalagokban, szűrőberendezésekben, szárítástechnikában, recirkulációs körökben, csomagolósorokon, válogatóállomásokon, elszívórendszerekben, technológiai ventilátorokban és gyártóberendezések segédhajtásaiban.

Kezelés, szerelés és telepítési készültség

Ebben a kategóriában fontos, hogy a modell felesleges komplikációk nélkül, gyakorlatiasan integrálható legyen a technológiába. Az 93 kg-os csomagolt tömeg és a 630 × 330 × 390 mm-es csomagolási méretek segítik a tárolás, a szállítás és a tényleges telepítés megtervezését. A fél retesszel végzett kiegyensúlyozás megkönnyíti a szíjtárcsához, tengelykapcsolóhoz vagy más erőátviteli elemhez való megfelelő csatlakozást. A kivitel 2-M40X1.5 kábelbevezetéseket tartalmaz, ami egyszerűbbé teszi a tápellátás rendezett vezetését és a gép elektromos részének áttekinthető kialakítását.

A motor mindkét irányban foroghat, így jól alkalmazkodik azokhoz a berendezésekhez is, ahol a hajtás végleges elrendezését csak a telepítés vagy a technológia üzembe helyezése során határozzák meg. A szerviz- és szerelési gyakorlatban ez különösen hasznos, ha a berendezést helyszínen szerelik össze, hajtást cserélnek, vagy a gyártósor koncepcióját csak az egyes egységek telepítése után finomítják véglegesre.

Csapágyak és mechanikai biztonság rendszeres terhelés mellett

Mind a DE, mind az NDE oldalon 6309-2RZC3 csapágyakat alkalmaznak. Ez a megoldás támogatja a rotor megbízható ágyazását napi terhelés, hosszabb működés és ismételt indítások mellett. A 2. számú lítiumbázisú zsír alkalmas a szokásos ipari körülményekre. Az A rezgési osztály mellett mért 2,8 mm/s rezgési sebesség segít kifinomult mechanikai működést fenntartani, ami fontos azokban a berendezésekben, ahol pontosabb technológiai részek kapcsolódnak a hajtáshoz, vagy ahol az egész sor csendesebb működése szükséges. A 73 dB(A) zajszint megfelel ennek a változatnak az ipari jellegéhez.

Egy 6 pólusú, 970 ford./perc névleges fordulatszámú motornál a mechanikai stabilitás nagyon fontos. Szállítószalagoknál segíti az anyag egyenletesebb mozgását. Keverőkben és szivattyúkban támogatja az egyenletes üzemi állapotot. Ventilátorokban és légkezelő rendszerekben az előny abban rejlik, hogy a hajtás jobban illeszkedik azokhoz a folyamatokhoz, ahol a folyamatos és nyugodt működést, valamint a feleslegesen hirtelen reakciók elkerülését értékelik.

Vezérlés, indítás és üzemmód

Az 1AL-160L-6 villanymotor alkalmas közvetlen DOL indításra, frekvenciaváltós vezérlésre és lágyindítóval való működésre. Ez a rögzített ipari hajtásoktól az olyan technológiákig bővíti a felhasználást, ahol kíméletesebb indításra vagy a munkaritmusnak a folyamathoz való jobb igazítására van szükség. Szivattyú- és ventilációs alkalmazásokban a szabályozás előnyt jelenthet. Keverésnél, anyagmozgatásnál vagy csomagoló munkahelyeken a kifinomultabb indítás és az egyenletesebb mechanikai viselkedés is gyakran kedvező.

A 2,0-s indítónyomaték-arány segít bizonytalan indulás nélkül leküzdeni a berendezés kezdeti ellenállását. A 2,1-es maximális nyomatékarány támogatja a stabilitást terhelésingadozáskor. A 6,5-es indítóáram-arány fontos az elektromos ág és a védelmi elemek méretezésénél. A motor parabolikus vagy lineáris terhelési görbéhez készült, így az állandó ellenállású alkalmazásokhoz és azokhoz a folyamatokhoz is természetesen illeszkedik, ahol a munkaterhelés az üzemi pont szerint változik. A rotor 0,0116 kg·m² tehetetlenségi nyomatéka tiszta reakciót támogat indítás és szabályozás során.

Az 1,0-s szerviztényező és az S1, S2, S3 és S4-S9 üzemmódok nagyon jó használhatóságot biztosítanak folyamatos és szakaszos üzemben egyaránt. Az egész műszakban folyamatosan működő sorokban, valamint az ismétlődő ciklusokkal dolgozó berendezésekben ez fontos a megbízható gyakorlati használathoz.

Ellenálló képesség ipari környezetben

Az IP55 védettség segít megóvni a motor belső részeit a portól és az üzemi nedvességtől. Az IC411 hűtés rendszeres terhelés mellett stabil hőmérsékleti viszonyokat támogat. Az F szigetelési osztály és a B hőmérséklet-emelkedési osztály megfelelő alapot ad a napi ipari használathoz. A motort legfeljebb +65 °C környezeti hőmérsékletre és legfeljebb 1000 m magasságra tervezték, így szabványos és melegebb üzemi körülmények között egyaránt megbízhatóan alkalmazható.

A VYBO Electric 1AL OPTIMAL sorozata professzionális, alumíniumházas kisfeszültségű villanymotorokat kínál széles körű ipari felhasználásra. A platformot gyors üzembe helyezésre, kiváló ár-érték arányra és valós körülmények között bevált minőségre tervezték. Az IM B3, IM B35, IM B5, IM B14 és IM B34 szerelési változatok is elérhetők.

Hosszú távú üzemi rendszerhez illő hajtás

Az 1AL-160L-6 villanymotor ott alkalmas, ahol a hajtástól szilárd mechanikai megoldást, kiegyensúlyozott 6 pólusú működést és rendszeres ipari használatra való felkészültséget várnak el. Ez a modell a praktikus telepítési biztonságot, a megbízható üzemi tartósságot és a stabilitásra és sima működésre összpontosító technológiákhoz illő munkakaraktert egyesíti.
